Nitovanie

RIVKLE®

Systémy obrábania pre slepé nitovacie matice a skrutky

Ručné a automatizované obrábacie nástroje

Vytvorenie závitov v tenkostenných konštrukčných dieloch

Slepé nitovacie matice a skrutky RIVKLE® predstavujú univerzálne riešenia na upevnenie zaťažiteľného závitu matice alebo závitu skrutky na tenkostenných konštrukčných dieloch, ktorých malá hrúbka steny neumožňuje vyrezanie závitu. Na zaručenie optimálneho obrábania ponúkame množstvo obrábacích nástrojov – od ručných po automatizované.

Metóda a princíp

Technológia obrábania RIVKLE®

Proces osadenia na príklade metódy zdvihu vretena.

Slepá nitovacia matica alebo skrutka RIVKLE® sa pritom navinie, stlačí a následne sa odvinie.

Vaša výhoda: rýchly a jednoduchý proces.

Slepé nitovacie matice RIVKLE® Nitovací proces

Nitovanie riadené osadzovacím zdvihom

Tabuľky produktov v našich katalógoch RIVKLE® slúžia ako usmernenie na nastavenie osadzovacieho zdvihu S, ktorý by sa mal použiť na príslušnú slepú nitovaciu maticu alebo skrutku RIVKLE®, aby sa dosiahlo optimálne znitovanie.

Vaša výhoda: rýchlejší a jednoduchší proces.

Nitovanie riadené osadzovacou silou

Pri metóde s riadeným osadzovacím zdvihom vytvára nitovací nástroj maximálnu nitovaciu silu v celej pracovnej oblasti. Výsledkom je, že slepé nitovacie matice a svorky sú pri rôznej hrúbke konštrukčných dielov v niektorých prípadoch pri jednom nastavení nástroja znitované príliš silno alebo príliš slabo.

Tomuto javu sa zabráni metódou s riadenou osadzovacou silou, pretože nitovacia sila sa vytvára a kontroluje nezávisle od hrúbky obrobku.

Vaše výhody: optimalizované nitovanie v obrobkoch s rôznou hrúbkou a opakované osadzovanie prvkov RIVKLE® je možné. Pri nitovaní riadenom silou sa predlžuje životnosť závitových tŕňov.

Návod na obsluhu

Technické fórum

Hľadáte návod na obsluhu konkrétneho nástroja alebo chcete vedieť, ako vykonávať údržbu vášho stroja? Všetky príslušné informácie máte na dosah ruky, stačí jedno kliknutie.

K návodu na obsluhu RIVKLE®

Nájdite to správne riešenie pre vašu aplikáciu

Ručné montážne nástroje pre RIVKLE®

RIVKLE® OPTEX
Vytvorenie šesťhranných upnutí z kruhových otvorov a obrábanie slepých nitovacích matíc RIVKLE® .

Použitie

Jednotlivé vstavané prvky

Technické údaje

Max. osadzovací zdvih: 7 mm

Lisovateľná hrúbka konštrukčného dielu: 0,5 až max. 2,5 mm oceľové a hliníkové plechy

Hmotnosť: 2,1 kg
RIVKLE® M2007
Pracovný postup

Navinutie a odvinutie prostredníctvom račňovej funkcie

Použitie

Pri malých počtoch kusov a na opravy

Technické údaje

Výkon: až 2 RIVKLE®/minútu

Hmotnosť: 1,2 kg
RIVKLE® BRK 01
Pracovný postup

Navinutie a odvinutie nitu pomocou ryhovanej matice. Stlačenie pákovým efektom ručných klieští.

Použitie

Jednotlivé vstavané prvky

Technické údaje

Výkon: až 4 RIVKLE®/minútu

Hmotnosť: 0,6 kg
RIVKLE® BRK 10
Pracovný postup

Navinutie a odvinutie nitu pomocou vŕtacieho vretena. Nitovací proces vďaka optimálnemu pákovému efektu. Praktické rýchle nastavenie zdvihu.

Použitie

Malé série

Technické údaje

Výkon: až 5 RIVKLE®/minútu

Hmotnosť: 1,9 kg
RIVKLE® ES 51
Pracovný postup

Navinutie a odvinutie nitu pomocou kľuky. Stlačenie ľahkým pákovým efektom s podporou integrovaného hydraulického čerpadla.

Použitie

Jednotlivé vstavané prvky

Technické údaje

Výkon: až 4 RIVKLE®/minútu

Hmotnosť: 2,7 kg

Strojové montážne nástroje pre RIVKLE®

RIVKLE® NEO P107
Nová generácia hydraulicko-pneumatických osadzovacích nástrojov RIVKLE® pre slepé nitovacie matice a skrutky

Pracovný postup

Nastavenie nitovacej sily: jedinečné nastavenie/regulácia priemeru RIVKLE®

Zaskrutkovanie RIVKLE® na závitový tŕň pomocou systému „push/pull“ (tlak/ťah)

Aktivácia ovládacieho spínača spustí nitovanie a automatické vyskrutkovanie

Použitie

Veľkosériová výroba

Centrálna prípojka stlačeného vzduchu: vhodná pre pravákov a ľavákov

Technické údaje

Maximálny zdvih: 7,0 mm

Maximálna osadzovacia sila: 18 kN (od ocele M3 do M8)

Prevádzkový tlak vzduchu: min. 5,5 baru až max. 6,5 baru

Hmotnosť bez výmenných jednotiek: 2,0 kg

Emisie hluku: < 70 dB (A)

Doba cyklu: 36 RIVKLE® /min

Cyklus údržby: 250 000 cyklov

Režim skrutkovania: push/pull

Osadzovacia sekvencia: automatické vyskrutkovanie

Prepracovaný ovládací spínač

Viac o nástroji
RIVKLE® NEO B107
Nový akumulátorový osadzovací nástroj RIVKLE® bol navrhnutý tak, aby bol inovatívny, rýchly a dobre vyvážený.

Špecifické vlastnosti Böllhoff
Optimalizovaná ergonómia vďaka dvom dokonale rozmiestneným motorom pre optimálne vyváženie
Rýchly nástroj umožňujúci osadenie 32 RIVKLE® za minútu*
Nové automatické nastavenie skrutky zabezpečuje, aby bol RIVKLE® kolmý na závitový tŕň osadzovacieho nástroja
Rýchla výmena akumulátora (štandardne Makita®)
Technické údaje
Metóda osadzovania nastavením sily
Maximálna osadzovacia kapacita 18 kN (oceľ M3 – M8)
Hmotnosť s akumulátorom (bez náradia) 2,27 kg
Maximálny zdvih 7,5 mm
Výkonnosť, 32 RIVKLE®/min*
Nový skrutkovací režim s automatickým nastavením skrutkovania
Automatické vyskrutkovanie
Manuálne tlačidlo vyskrutkovania /li>
Lítiovo-iónový akumulátor Makita®1,5 Ah, 18v
Uzamknutie osadzovacej sily z nástroja
Pracovné svetlo
*Podľa postupu Böllhoff
Viac o nástroji
RIVKLE® NEO B109
Nový prémiový akumulátorový osadzovací nástroj, inovatívny, rýchly s integrovaným riadením procesu.

Použitie
Riadenie procesu inštalácie priamo integrované do akumulátorového nástroja
Overenie zhody osadenia
100 % riadenie kvality inštalácie
Špecifické vlastnosti Böllhoff
Overenie zhody inštalácie
Uloženie parametrov každého osadenia
Integrované počítadlo
Detailné hlásenie chýb pre jednoduchú opravu a optimalizovanú prevenciu
Intuitívny softvér RIVKLE® Neosoft
Zmena programu priamo na nástroji
Informácie na zadnom LED indikátore
Technické údaje
Metóda osadzovania nastavením sily
Maximálna osadzovacia kapacita 18 kN (oceľ M3 – M8)
Hmotnosť s akumulátorom (bez náradia) 2,27 kg
Maximálny zdvih 7,5 mm
Výkonnosť, 32 nitovacích matíc RIVKLE®/min*
Nový skrutkovací režim s automatickým nastavením skrutkovania
Automatické vyskrutkovanie
Manuálne tlačidlo vyskrutkovania /li>
Lítiovo-iónový akumulátor Makita®1,5 Ah, 18v
Uzamknutie osadzovacej sily z nástroja
Pracovné svetlo
*Podľa postupu Böllhoff
Viac o nástroji
RIVKLE® B2007
RIVKLE® B2007 sa dá flexibilne používať vďaka svojej nezávislosti od elektrickej siete. Lítiovo-iónová technológia zaručuje dostatočnú výdrž.

Použitie

Koncipovaný na náročné priemyselné nasadenie.

Technické údaje

Výkon: až 24 RIVKLE®/minútu

Max. osadzovací zdvih: 8 mm

M3 – M10 z ocele

Max osadzovacia sila: 3 000 kN až 22 000 kN

Hmotnosť: 2,49 kg
RIVKLE® P2007
Viacrozmerný hydraulicko-pneumatický nástroj na obrábanie slepých nitovacích matíc a skrutiek RIVKLE®

Pracovný postup

Navinutie slepých matíc a skrutiek dotykovou automatikou.
Proces nitovania len jedným ovládacím spínačom. Montáž s monitorovaním sily. Nastavenie sily prostredníctvom farebného kódovania.

Použitie

Stredné až veľké série

Technické údaje

Výkon: až 32 RIVKLE®/minútu

Max. osadzovací zdvih: 7 mm

M4 - M10 oceľ; M5 - M12 hliník; M4 - M8 ušľachtilá oceľ

Max. osadzovacia sila: 21 000 N

Hmotnosť: 2,2 kg
RIVKLE® P2007 PN
Viacrozmerný pneumaticko-hydraulický nástroj pre slepé matice a skrutky RIVKLE® PN ®

Pracovný postup

Navinutie slepých matíc a skrutiek dotykovou automatikou – proces nitovania len jedným ovládacím spínačom.

Montáž s monitorovaním sily, nastavenie sily prostredníctvom farebného kódovania.

Použitie

Stredné až veľké série

Technické údaje

Výkon až 15 RIVKLE®/minútu

Max. osadzovací zdvih: 14 mm

Oceľ M4 – M8

Max osadzovacia sila: 14 500 kN

Hmotnosť: 2,4 kg
RIVKLE® P3007 PN
Viacrozmerný pneumaticko-hydraulický nástroj na obrábanie slepých matíc a skrutiek RIVKLE® PN ®

Pracovný postup

Navinutie slepých matíc a skrutiek dotykovou automatikou – proces nitovania len jedným ovládacím spínačom.

Montáž s monitorovaním sily, nastavenie sily prostredníctvom farebného kódovania.

Použitie

stredné až veľké série

Technické údaje

Výkon: až 14 RIVKLE®/minútu

Max. osadzovací zdvih: 14 mm

M8 a M10 oceľ a ušľachtilá oceľ

Max. osadzovacia sila: 25 000 kN

Hmotnosť: 3,1 kg

Automatizované osadzovacie nástroje pre RIVKLE®

RIVKLE® EPK
Pracovný postup

Tlakom riadený nástroj s monitorovaním dráhy na stopercentné monitorovanie kvality nitovacieho procesu, s výstražným signálom pri poruchách. Navinutie RIVKLE® dotykovou automatikou na vretene, automatické odvinutie po znitovaní.

Varianty

RIVKLE® EPK vo vyhotoveniach EPK C (M4 až M10) alebo EPK HP (M8 až M14)

EPK C voliteľne s osadzovacou hlavou v pištoľovej alebo tyčovej verzii

EPK HP s osadzovacou hlavou v tyčovej verzii, vyhotovenie EPK C so zvýšenou nitovacou silou.

Použitie

Veľké série

Vysoké štandardy kvality

Bezpečnostné konštrukčné diely

Dokumentačná povinnosť
RIVKLE® HSA 2.0
Pracovný postup

Táto osadzovacia hlava umožňuje automatizáciu obrábania slepých nitovacích matíc a skrutiek RIVKLE®, ktoré sa podávajú pomocou vibračných skrutkovitých dopravníkov alebo iných distribučných systémov. Kontrola procesu je integrovaná. Slepé nitovacie matice a skrutky RIVKLE® so šesťhranným driekom je možné jednoducho a priamo podávať a obrábať vo všetkých priestorových polohách, dokonca aj obrátene.

Technické údaje

Nakladacia doba: cca 2,8 sekundy

Nitovací proces: cca 2 sekundy

Max. osadzovací zdvih: 28 mm

Max. osadzovacia sila: 5000 až 32 000 kN

Hmotnosť: 23 kg

Príslušenstvo

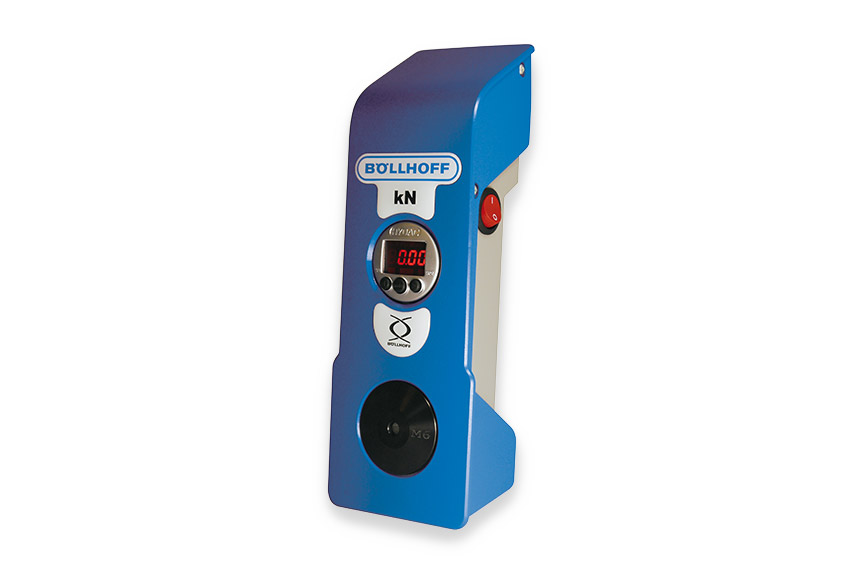

RIVKLE® FC340
Vhodný pre montážne nástroje: RIVKLE® B2007, P1007, P2007, P3007, P2007 PN, P3007 PN, NEO P107, NEO B107, NEO B109

Vlastnosti
Merací rozsah: 0 až 40 kN
Presnosť merania: ± 3 %
Oblasť použitia: M3 až M16
Výhody
Jednoduchá obsluha: jeden nitovací cyklus → zobrazenie nitovacej sily
Nie je potrebné nastavenie
Kompatibilný so všetkými silou riadenými montážnymi nástrojmi RIVKLE®
