Formação de rosca em metal

KOBSERT®

Ferramentas de instalação para montagem de insertos roscados em materiais metálicos

KOBSERT® 2005 K– Ferramenta de instalação mecânica com acionamento hidráulico-pneumático para a montagem económica em série

Ferramentas de instalação para montagem manual e produção em série

Altamente durável, resistente a vibrações e à torção

As nossas buchas roscadas são a solução ideal para a criação de roscas fêmeas resistentes à vibração e à torsão em metais com baixa resistência ao cisalhamento, como por ex. alumínio, ligas de alumínio ou ligas de magnésio.

Método e princípio

Processo de montagem

Fazer furo guia

Para a rosca recetora devem ser usadas brocas helicoidais das dimensões especificadas no padrão de rosca.
Normalmente, o furo guia não deve ser chanfrado. Pode-se rebarbar, em diâmetro não superior ao diâmetro nominal da rosca de montagem. Se o KOBSERT® for utilizado com junta de vedação ou KOBSERT® HP, deve criar-se um rebaixo.

Rosca de montagem

Rosca métrica ISO de acordo com DIN 13, cortada com machos padrão (6 H).
Para o controlo e a manutenção da medida da rosca recetora pronta, devem utilizar-se calibradores de rosca DIN padrão.

Montagem

Estão disponíveis ferramentas de instalação manuais ou motorizadas para montagem do inserto roscado. O inserto roscado é aplicado na peça de trabalho até a flange de fixação assentar sobre a superfície da mesma. O processo de aplicação – pressionar a flange de fixação na peça de trabalho – é efetuada por um movimento relativo entre o fuso roscado e o bocal como encosto. Em seguida é novamente desenroscado.

Desmontagem

Se os insertos roscados KOBSERT® tiverem de ser removidos de uma peça, deve proceder-se da seguinte forma:

  1. Use uma broca helicoidal (Ø=diâmetro externo da rosca) na flange de fixação até a rosca.
  2. Alavanque a flange de fixação usando um rebarbador triangular ou uma chave de fendas.
  3. Pressionar uma ferramenta plana - se necessário, um rebarbador triangular adequado - na rosca interna, para que seja possível uma transmissão de energia. Desrosquear a bucha para a esquerda.

Nova montagem

Rosquear um inserto roscado da mesma dimensão, de forma a que a flange de fixação apresente a mesma posição da impressão anterior – se necessário, desrosquear um pouco – e, como habitual, colocar de forma plana em relação à superfície, com a ferramenta de instalação.

KOBSERT® Formação de rosca em metal

Tem alguma dúvida?

Estamos aqui para ajudar

Quer saber mais sobre os nossos produtos ou serviços? A nossa equipa terá todo o prazer em aconselhá-lo.

Contacte-nos

Encontre a solução certa para a sua aplicação

Ferramentas de instalação KOBSERT®

  • Tipo S4-S12

    Modo de funcionamento

    Aparafusar manualmente o inserto roscado e o fuso, pressione através da transmissão do fuso de rosca e, em seguida, rode manualmente. Limitação indireta do curso através do binário aplicado manualmente.

    Dados técnicos

    • Capacidade até 4 unidades/minuto
    • Peso 0,5 a 1,0 kg
    • Máx. definição do impulso 12 mm
    • Força máx. de trabalho aprox. 15 kN

    Podem montar-se todos os tipos de insertos roscados KOBSERT® (M 4 a M 12).

  • HH 830

    Modo de funcionamento

    Rosquear manualmente o inserto roscado e o fuso, pressionar o acionamento do fuso roscado, em seguida remover o fuso hidraulicamente através da alavanca de elevação. Limitação do curso através de anel de encosto. Substituição das peças de desgaste desrosqueando os mandris roscados e o bocal.

    Dados técnicos

    • Rendimento até 3 peças/minuto.
    • Peso 2,0 kg
    • Máx. Curso de instalação 5,0 mm
    • Máx. Força de aplicação 60 kN
    • A partir de M 14 o mandril roscado é concebido como mandril roscado e adaptador incluindo o HELICOIL® Plus Screwlock

    Podem montar-se todos os tipos de insertos roscados KOBSERT® (M 8 a M 30 x 1,5).

  • P 2005 K

    Modo de funcionamento

    Retirar o fuso do inserto roscado através de contacto automático sobre o fuso. Acionamento hidráulico-pneumático, bem como remoção do fuso automática por ativação de um único botão. Limitação do curso através de anel de regulação. Troca do mandril roscado com trava de baioneta.

    Dados técnicos

    • Rendimento de até 15 peças/minuto.
    • Peso: 2,6 kg
    • Curso de ajuste máx.: 7 mm
    • Máx. força de aplicação: 21 kN a 5,5 a 7 bar

    Pode-se instalar todos os tipos de insertos roscados KOBSERT® (M 4 a M 12 x 1,5).

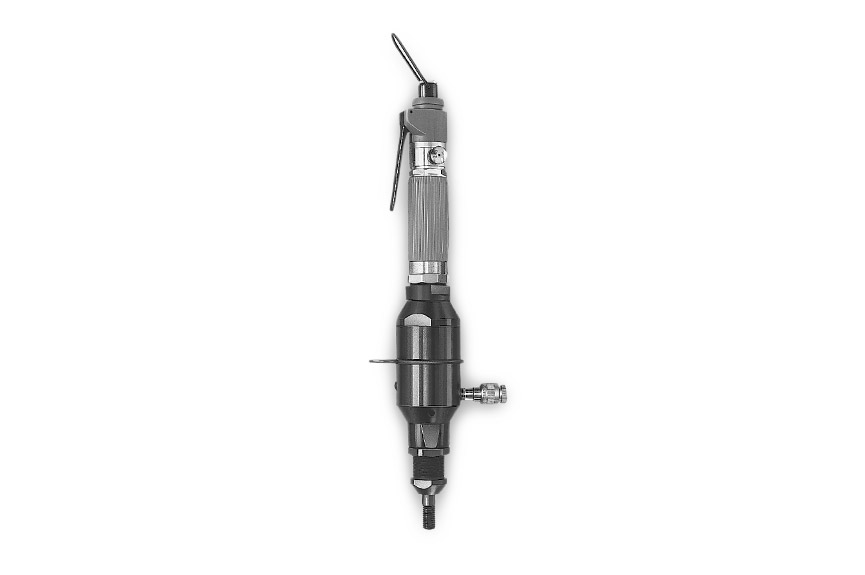

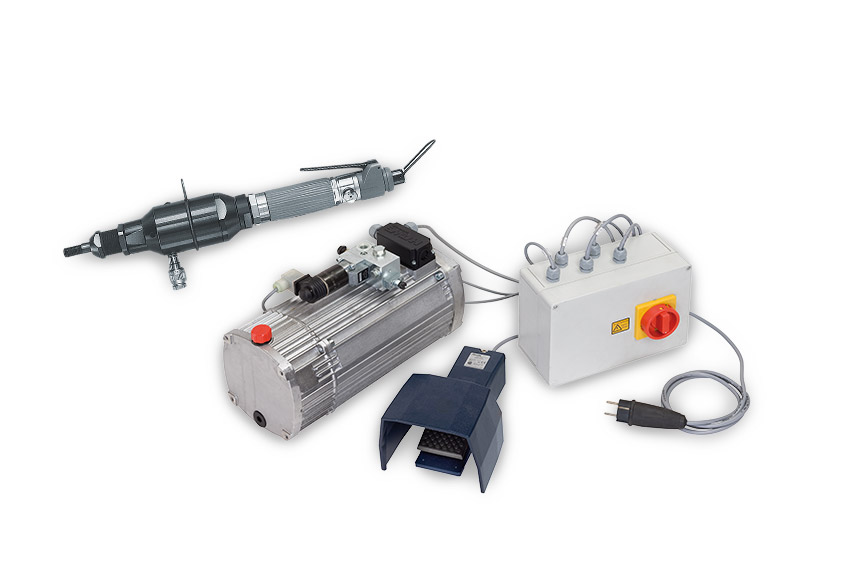

  • PH 830

    Modo de funcionamento

    Remoção do fuso o inserto roscado através de acionamento de alavanca basculante, operação hidráulica-pneumática pressionada por ativação separada ou atuação do pedal, bem como remoção do fuso através de acionamento por alavanca basculante. Limitação do curso através de anel de regulação. Troca do mandril roscado com trava de baioneta.

    Dados técnicos

    • Rendimento de até 10 peças/minuto.
    • Peso 5,0 kg
    • Máx. curso de ajuste 8,0 mm
    • Máx. força de aplicação 77 kN
    • A partir de M 14 utiliza-se um motor mais forte

    Pode-se instalar todos os tipos de insertos roscados KOBSERT® (M 8 a M 30 x 1,5).
