Стопорение болта

RIPP LOCK®

Постоянные и надёжные крепёжных элементы (стопорение резьбового соединения).
С применением стопорных шайб RIPP LOCK®, гаек и болтов.



Для постоянных соединений

RIPP LOCK® гарантирует длительное сохранение усилия предварительной затяжки в резьбовом соединении даже в условиях сильных динамических нагрузок.

Шайбы RIPP LOCK®, болты и гайки являются механическими стопорными элементами, которые предотвращают ослабление крепления резьбового соединения. Надёжный стопорящий эффект достигается благодаря радиальным рифлениям (ребрам), которые вдавливаются в материал в момент установки крепления.

Данное изделие произведено компанией Böllhoff

Методика / принцип

При установке крепёжного элемента специально выполненные рифления (ребра) стопорной шайбы RIPP LOCK® вдавливаются в сопряженную поверхность. Таким образом обеспечивается геометрическое замыкание, которое защищает крепёжный элемент от ослабления.

Применения

Стопорные шайбы RIPP LOCK® используется там, где необходима эффективная и экономичная фиксация от самоотвинчивания. Шайба также подходит для мягких поверхностей и поверхностей с покрытием, отверстий с пазом и стандартизации ассортимента продукции.

Преимущества продукции
  • Великолепная стопорящая функция для защиты от самопроизвольного раскручивания (ослабления)
  • Подходят для всех классов прочности до 12.9
  • Подходит для чувствительной поверхности
  • Возможность многократного использования (простой монтаж и демонтаж)
  • Устойчивость к коррозии/действию температур
  • Универсальность применения – Наружный диаметр соответствует ДИН 125/ИСО 7089
  • Экономические преимущества благодаря сокращению и стандартизации ассортимента
  • Оптимальны для применения с продольными отверстиями

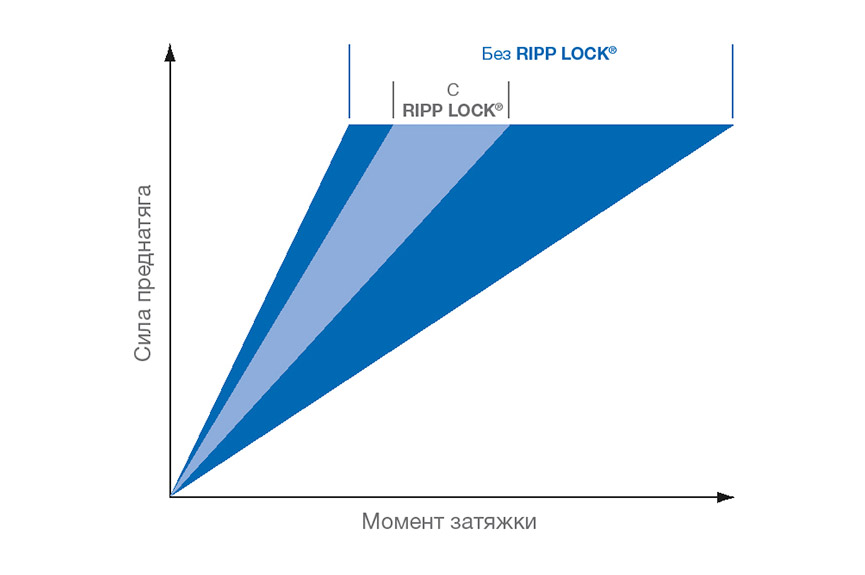

  • Очень незначительное колебание усилия предварительной затяжки при определённом моменте затяжки.








Преимущества продукции

Существует целый ряд веских причин для приобретения нашей продукции

Преимущества и дополнительные возможности. По пунктам.

Великолепная стопорящая функция для защиты от самопроизвольного раскручивания

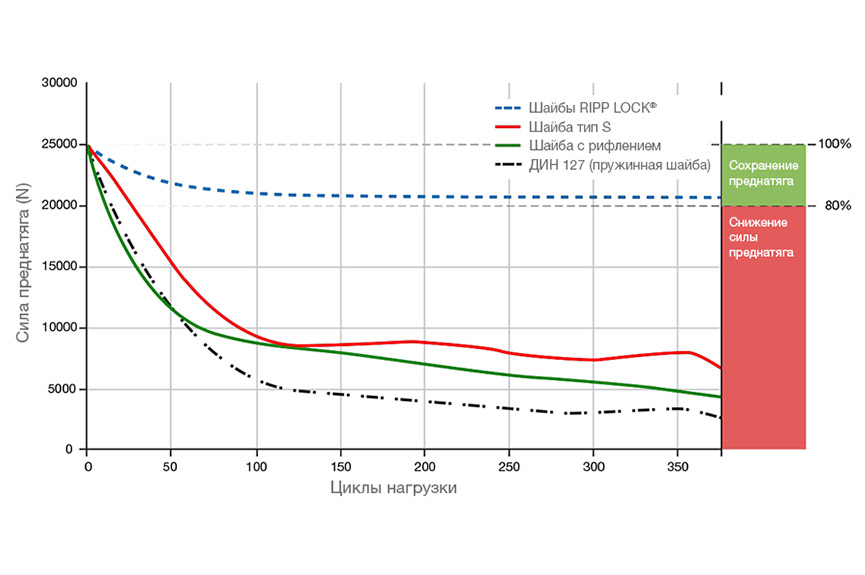

Отсутствие ослабления крепления. Даже в условиях высоких динамических нагрузок резьбовое соединение остается затянутым.

Не повреждает поверхности сопряжения

Окрашенная, гальванизированная, хромированная поверхность? Легко!

RIPP LOCK® прежде всего подходит для чувствительных поверхностей и мягких материалов, в том числе, алюминия, меди, алюминиевым и магниевых сплавов.

Простота применения

Простой монтаж и демонтаж шайбы, с возможностью многочисленного повторного использования. Отсутствует время выдержки.

Технология испытана напрактически

Технология RIPP LOCK® доказала свою надёжность в процессе промышленного применения. Протестирована независимыми ассоциациями и имеет одобрение типа Z-14.4-664 как эффективный стопорный элемент для защиты от самоотвинчивания.

Полностью интегрируемое исполнение

RIPP LOCK® можно повторно применять в любом резьбовом соединении. Благодаря стандартному наружному диаметру согласно DIN 125/ISO 7089 и малому наружному диаметру для потайных болтов.

Подробное описание



Стопорение резьбового соединения RIPP LOCK®

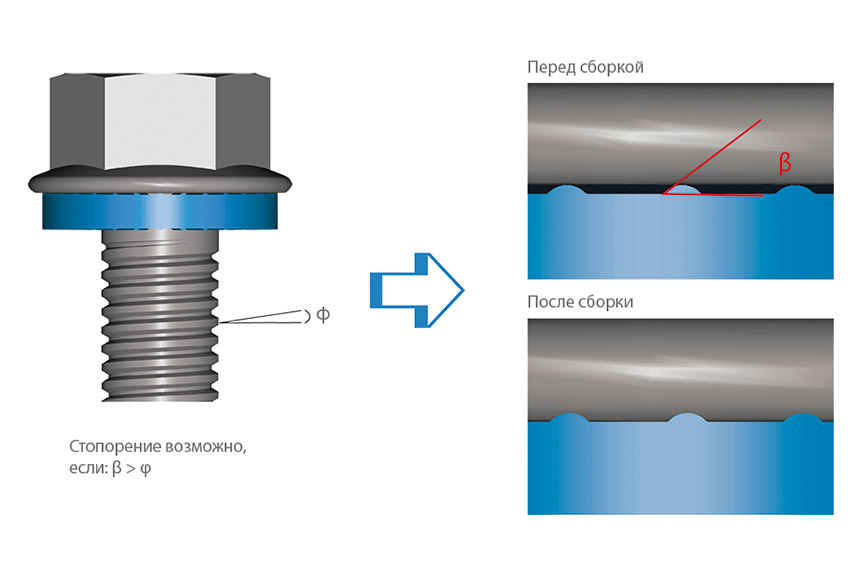

Стопорные шайбы RIPP LOCK® снабжены радиальными рифлениями (рёбрами) с обеих сторон. Угол подъёма рифлений больше угла поъёма винтовой линии резьбы. Благодаря этому достигается великолепный стопорящий эффект. Шайбы изготовлены из стали с твёрдостью по Виккерсу 400-500 HV, на них нанесено цинкламельное покрытие. Устойчивость к воздействию коррозии составляет 480 ч.



Принцип действия

При установке радиальные рифления (рёбра) вдавливаются в сопряжённую поверхность и нижнюю сторону головки болта или гайки с геометрическим замыканием. Таким образом, относительное движение может происходить только на стыке между головкой болта или гайки и шайбой. Шайбы RIPP LOCK® обеспечивают надёжное стопорение резьбового соединения, даже при очень сильных вибрациях и динамических нагрузках. Благодаря высокой твёрдости шайб также возможно применение с болтами всех классов прочности до 12.9.



Стопорение резьбового соединения RIPP LOCK® обеспечивают радиальные ребра

Стопорение резьбового соединения RIPP LOCK® обеспечивают радиальные ребра

Варианты продукции

Каждый проект заслуживает индивидуального решения.

По этой причине изготавливается множество вариантов исполнения стопорных шайб RIPP LOCK®.

Стопорные шайбы


RIPP LOCK®
Стандартный диаметр

Будучи универсальным решением, стопорная шайба RIPP LOCK® может применяться практически везде – наружный диаметр соответствует DIN 125/ISO 7089.

Далее
Стопорные шайбы

RIPP LOCK®
уменьшенного наружного диаметра

Стопорение для болтов с потайными головками с углублением под ключ.

Далее
Самостопорящиеся болты



RIPP LOCK®

Рифления (ребра) входят в полный контакт с сопрягаемой поверхностью болта.

Далее
Стопорные гайки

RIPP LOCK®

Рифления (ребра) входят в полный контакт с сопрягаемой поверхностью гайки.

Далее
