Zabezpieczanie połączeń

RIPP LOCK®

Stałe i mocne połączenia.
Podkładki, nakrętki i śruby RIPP LOCK®.



Do stałych połączeń

RIPP LOCK® gwarantuje długotrwałe zachowanie wstępnej siły obciążenia w połączeniu gwintowym.

Podkładki, śruby i nakrętki RIPP LOCK® to elementy do tworzenia połączeń mechanicznych zapobiegające luzowaniu. Żebrowanie promieniowe dociskane do materiału, do którego podkładki są przymocowane zapewniają pewne mocowanie.

Produkt zaprojektowany przez Böllhoff

Metoda / zasada

W momencie wkręcenia elementu podkładka RIPP LOCK® z żeberkami rozmieszczonymi promieniście zostaje dociśnięta do powierzchni łączonego detalu. Powstałe w ten sposób dopasowanie uniemożliwia luzowanie się połączenia.

Aplikacja

Elementy RIPP LOCK® wykorzystuje się do tworzenia skutecznych i ekonomicznych połączeń zabezpieczających przed wykręcaniem. Odpowiednie także do miękkich i powlekanych powierzchni, otworów rowkowanych oraz do standaryzacji oferty produktowej.

Korzyści
  • Połączenie zabezpieczające przed wykręcaniem
  • Obciążalność maks. do klasy 12.9
  • Delikatne dla powierzchni styku
  • Wielokrotnego użytku
  • Odporne na korozję i wysoką temperaturę

Korzyści

Jest wiele powodów, żeby stosować nasze produkty.

Mocne strony i opcje. Punkt po punkcie.

Doskonałe właściwości zabezpieczające

Nie luzują się. Połączenie gwintowane pozostają dokręcone nawet pod dużym obciążeniem dynamicznym

Nie uszkadzają powierzchni, do których są mocowane

Malowane, cynkowane lub chromowane Elementy RIPP LOCK® do delikatnych powierzchni i miękkich, jak np. aluminium, miedź i aluminium lub odlewnicze stopy magnezu.

Łatwe w użyciu

Prosty montaż i zdejmowanie podkładki, z możliwością wielokrotnego użytku. Nie wymagają czasu utwardzania.

Przebadane niezależnie

Elementy złączne RIPP LOCK® sprawdziły się w przemyśle. Właściwości potwierdzone przez niezależne organizacje i aprobata ogólna Z-14.4-664 dla skutecznego rozwiązania przed wykręcaniem.

W całości nadające się do zabudowania

Elementy RIPP LOCK® można zastosować w niemal każdej konstrukcji, także zastępując istniejące rozwiązania. Jest to możliwe dzięki stosowaniu średnicy zewnętrznej zgodnej z normami DIN 125/ISO 7089 oraz małej średnicy zewnętrznej śrub wpuszczanych.

Opis szczegółowy



Zabezpieczenie połączenia gwintowego RIPP LOCK®

Sposób na zabezpieczenie? Żebra promieniowe. Kąt styku u nasady żeberek jest znacznie większy niż skok gwintu śruby metrycznej, dlatego jakiekolwiek poluzowanie połączenia jest niwelowane poprzez wzrost siły wstępnego obciążenia.



Zasada działania

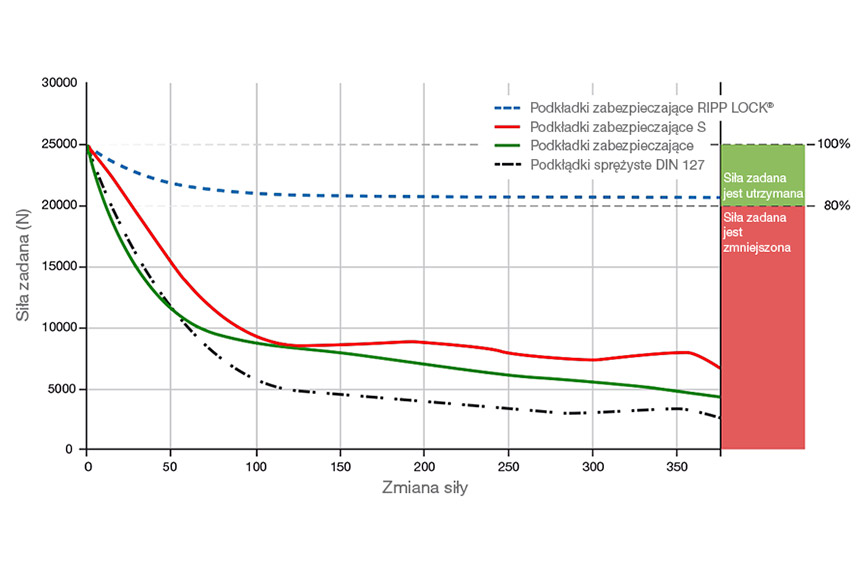

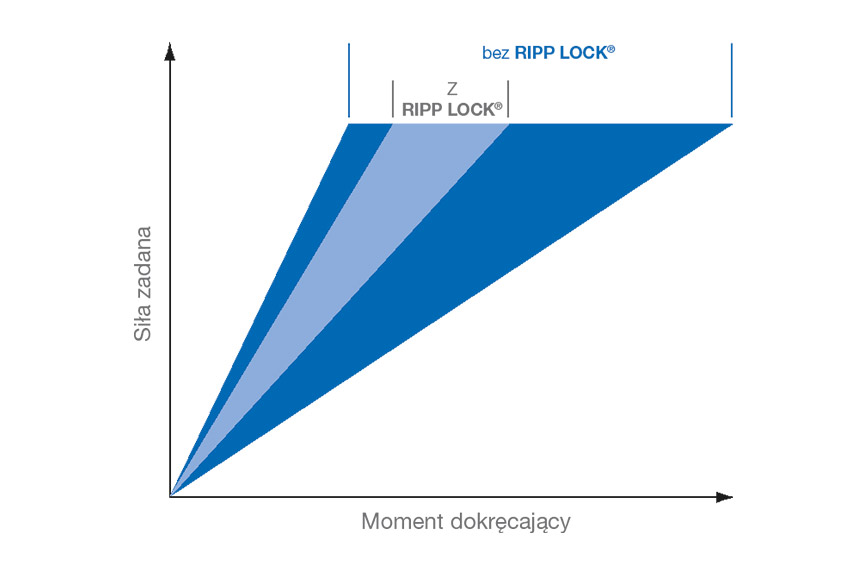

W momencie montażu elementu złącznego, siła wstępnego obciążenia dociska żeberka promieniowe na podkładce zabezpieczającej RIPP LOCK® do powierzchni łączonego detalu. Wskutek czego w połączeniu zarówno podkładki jak i śruby i nakrętki osiągamy wspaniałe połączenie a tym samym doskonały efekt blokujący. Dzięki dużej twardości podkładki RIPP LOCK® można stosować ze śrubami o parametrach do klasy 12.9 włącznie.



Zabezpieczenie połączenia gwintowego RIPP LOCK® z żebrami promieniowymi

Zabezpieczenie połączenia gwintowego RIPP LOCK® z żebrami promieniowymi

Warianty produktu

Każdy projekt zasługuje na idealnie dopasowane rozwiązania.

Właśnie dlatego elementy zabezpieczenia połączenia śrubowego RIPP LOCK® są oferowane w wielu wersjach.

Podkładki zabezpieczające


RIPP LOCK®
Standardowe średnice

Podkładki zabezpieczające RIPP LOCK® są uniwersalne, dzięki czemu można je stosować niemal wszędzie, ponieważ ich średnica zewnętrzna spełnia wymagania norm DIN 125/ISO 7089.

Więcej
Podkładki zabezpieczające

RIPP LOCK®
ze zmniejszoną średnicą zewnętrzną

Rozwiązanie zabezpieczające do wkrętów z łbem gniazdowym wpuszczanym.

Więcej
Śruby zabezpieczające



RIPP LOCK®

Żebra blokujące otaczają całą powierzchnię styku ze śrubą.

Więcej
Nakrętki zabezpieczające

RIPP LOCK®

Żebra blokujące otaczają całą powierzchnię styku z nakrętką.

Więcej

Pobierz

Dowiedz się więcej: powiązane materiały

Jeśli chcesz dowiedzieć się więcej - pobierz broszury.

Tytuł Język Wersja Plik Pobierz
Zabezpieczenie połączenia gwintowego RIPP LOCK®
angielski 8210/16.02 1083 kB / PDF
angielski 8210/16.02 1083 kb / PDF
