Fixação aparafusada

RIPP LOCK®

Fixações extremamente duráveis.
Com arruelas, porcas e parafusos de segurança RIPP LOCK®.



Para conexões permanentes

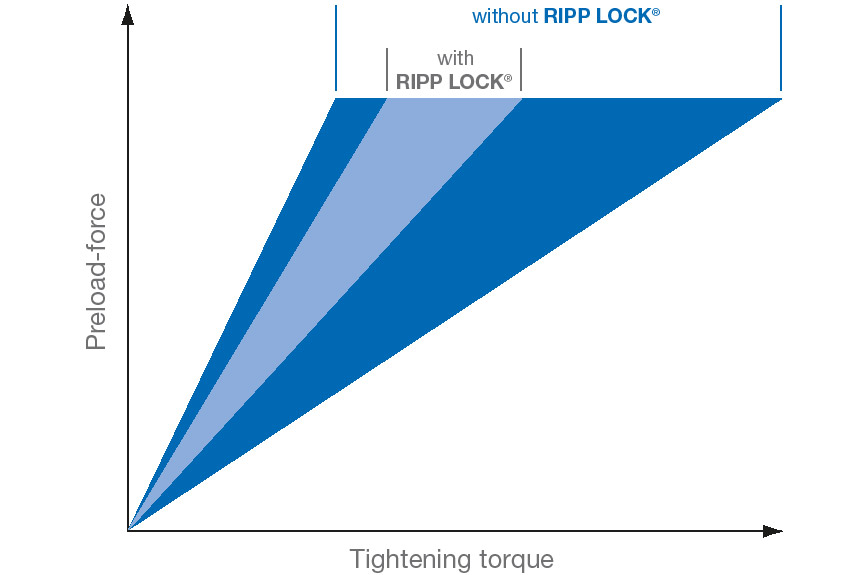

O RIPP LOCK® garante a manutenção permanente da força de pré-carga na união aparafusada, mesmo sob alta carga dinâmica.

As arruelas, parafusos e porcas RIPP LOCK® são fechos mecânicos anti-afrouxamento, que impedem a liberação espontânea da conexão. O efeito de fixação confiável é obtido graças às nervuras radiais, que penetram no material no momento da união.

This product is designed by Böllhoff

Métodos / Princípio

Ao montar o elemento de fixação, as nervuras radiais especiais das arruelas de segurança RIPP LOCK® penetram no respectivo material de suporte. A união mecânica efetiva resultante impede a liberação espontânea da fixação.

Áreas de aplicação

O RIPP LOCK® é utilizado em todo lugar onde é necessário um bloqueio anti-rotação efetivo e econômico. Utilizável também em superfícies macias e revestidas, furos ranhurados bem como padronizações diversas.

Vantagens do produto
  • Proteção contra desaperto
  • Capacidade de carga até classe de resistência 12.9
  • Adequado mesmo para superfícies sensíveis
  • Possibilidade de reutilização múltipla
  • Resistência à corrosão e à temperatura

Vantagens do produto

Existem ótimos argumentos que favorecem a utilização dos nossos produtos.

Saiba mais sobre os nossos pontos fortes e possibilidades item a item.

Excelente efeito de proteção

Não se desaperta e não se perde. Mesmo com uma carga dinâmica extrema a junção aparafusada continua segura.

Proteção de superfícies

Pintado, galvanizado, cromado? RIPP LOCK® é especialmente adequado para superfícies sensíveis e materiais macios como alumínio, cobre, alumínio fundido e ligas de magnésio.

Aplicação simples

Montagem e desmontagem simples das arruelas, possibilidade de reutilização. Sem tempos de cura.

Testado de forma independente

RIPP LOCK® está comprovado na indústria. Comprovação contra o afrouxamento confirmada por institutos independentes e aprovação da autoridade de construção Z-14.4-664.

Integração

RIPP LOCK® pode ser integrado posteriormente em praticamente quaisquer módulos existentes. Graças ao diâmetro externo padrão conforme DIN 125/ISO 7089, pequeno diâmetro externo para parafusos embutidos e ao modelo em aço inoxidável.

Descrição detalhada



A fixação aparafusada RIPP LOCK®

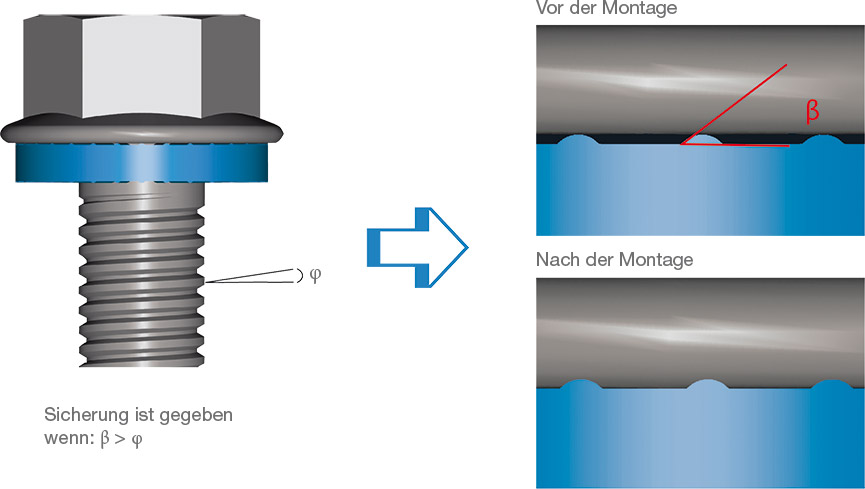

A chave para a segurança? As nervuras radiais. Uma vez que o ângulo de contato na base das ranhuras é muito maior do que o ângulo do passo de uma rosca métrica, ocorre um aumento da força de tensão prévia ao soltar a fixação.



Princípio de funcionamento

Durante a montagem do elemento de fixação, as nervuras radiais especiais das arruelas de segurança RIPP LOCK® penetram mediante força de tensão prévia aplicada no respectivo material de apoio. A junção mecânica positiva resultante evita de forma confiável, a liberação espontânea da conexão, mesmo sob vibrações extremas ou fortes cargas dinâmicas. Devido à elevada dureza das arruelas RIPP LOCK®, é possível a utilização com parafusos de todas as classes de resistência, até 12.9.

A fixação aparafusada RIPP LOCK® baseia-se em nervuras radiais

A fixação aparafusada RIPP LOCK® baseia-se em nervuras radiais

Variantes de produto

Cada projeto merece a sua própria solução.

As fixações aparafusadas RIPP LOCK® estão disponíveis em diversas versões.

Arruelas de segurança

RIPP LOCK®
Diâmetro padrão

Como produto universal, a arruela de segurança RIPP LOCK® pode ser utilizada em ambos os lados – o diâmetro externo corresponde a DIN 125/ISO 7089.

Mais
Arruelas de segurança

RIPP LOCK®
Diâmetro externo reduzido

A solução de fixação para parafusos com cabeça cilíndrica embutida.

Mais
Parafusos de travamento

RIPP LOCK®

As nervuras de travamento  integram-se em toda a superfície de contato do parafuso.

Mais
Porcas autoblocantes

RIPP LOCK®

As nervuras de travamento integram-se em toda a superfície de contato da porca.

Mais
