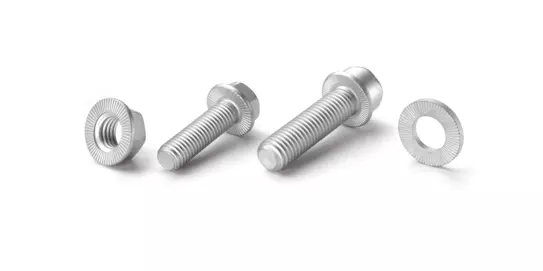

RIPP LOCK®

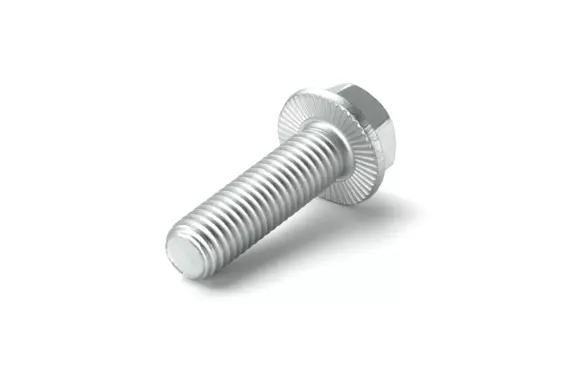

Vít Verbus RIPP đã có mặt trên thị trường từ nhiều năm nay. Loại vít này dựa trên một nguyên lý đã được áp dụng hàng triệu lần, vừa an toàn vừa không gây hư hại cho bề mặt.

Kết quả thử nghiệm rung động của Junker cho thấy RIPP LOCK® giúp cố định chắc chắn các mối nối bằng vít, ngay cả khi chịu ứng suất ngang động. Hệ thống này duy trì lực nén ban đầu tốt hơn đáng kể so với các bộ phận khóa khác, do đó gia tăng khả năng ngăn chặn tình trạng các mối nối bị lỏng.

Một mối nối bằng vít được coi là chắc chắn nếu duy trì được 80% lực nén ban đầu cần thiết đã tác dụng lên. Mọi bộ phận được thiết kế để đóng vai trò là thiết bị khóa đều phải tuân theo tiêu chuẩn kỹ thuật này. Sản phẩm RIPP LOCK® của chúng tôi đáp ứng các yêu cầu áp dụng cho các thiết bị khóa.

Nhiều mối nối bằng vít cực kỳ quan trọng trong việc đảm bảo an toàn, ví dụ như các mối nối trong máy bơm, máy móc xây dựng hoặc nông nghiệp, hay trong các giếng thang máy. Ngay cả khi có thể tạo ra lực nén ban đầu cần thiết, chiều dài kẹp đủ dài và số lượng khớp nối ít, thì tải trọng động (đặc biệt là những tải trọng tác dụng ngang so với trục vít) vẫn làm tăng đáng kể nguy cơ hỏng hóc của mối nối.

Đó là lý do tại sao nhiều khách hàng của chúng tôi tin tưởng vào RIPP LOCK®.

RIPP LOCK® không chỉ có khả năng khóa chắc chắn mà còn đảm bảo lực kẹp được xác định rõ ràng nhờ các hệ số ma sát quy định cụ thể. Bề mặt chất lượng cao cũng có tác động tích cực đến độ ma sát. Điều này có nghĩa là các mô-men siết được xác định theo tiêu chuẩn VDI 2230 (cũng như các lực kẹp cần thiết) có thể được áp dụng cho hầu hết các ứng dụng, kể cả các kim loại nhẹ có hệ số ma sát cao.

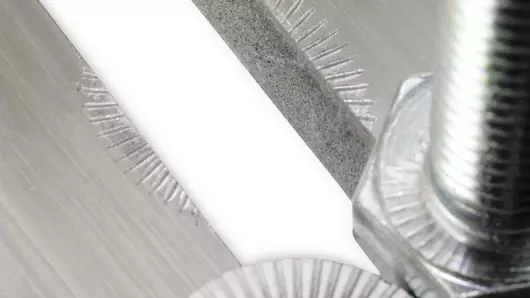

RIPP LOCK® rất nhẹ nhàng với các bề mặt nhạy cảm như bề mặt mạ kẽm, mạ crôm hoặc sơn. Hình ảnh cho thấy các bộ phận sau khi được siết chặt bằng RIPP LOCK® và một vòng đệm lò xo. Có thể nhận thấy những điểm khác biệt rõ rệt trên bề mặt.

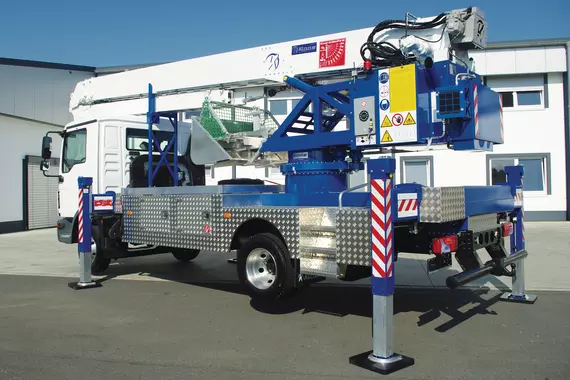

Khách hàng của chúng tôi, công ty Klaas Alu-Kranbau GmbH, sử dụng vòng đệm tự khóa RIPP LOCK® chẳng hạn, không chỉ vì hiệu suất khóa vượt trội. Khả năng tương thích bề mặt và khả năng chống ăn mòn theo đó cũng là những yếu tố quan trọng trong ứng dụng này.

Loại thép có độ cứng từ 400 đến 500 HV được phủ một lớp kẽm dạng vảy với khả năng chống ăn mòn đã được chứng nhận: 480 giờ mới có dấu hiệu rỉ sét đỏ trong thử nghiệm phun muối. Ngoài ra còn có vòng đệm tự khóa RIPP LOCK® làm từ chất liệu thép không gỉ A4 với độ cứng 800 HV.

Nhiều loại phụ kiện liên kết có lớp mạ kẽm dạng lá chứa PFAS nhằm kiểm soát hệ số ma sát và đảm bảo khả năng chống ăn mòn. Trước kế hoạch cấm hoàn toàn PFAS của Liên minh châu Âu (EU), nhiều nhà cung cấp đang chuyển sang sử dụng các sản phẩm thay thế không chứa PFAS. RIPP LOCK® đã áp dụng phương pháp này và cung cấp một giải pháp không chứa PFAS – một lợi thế rõ rệt so với các sản phẩm cạnh tranh có lớp phủ ngoài chứa PFAS.

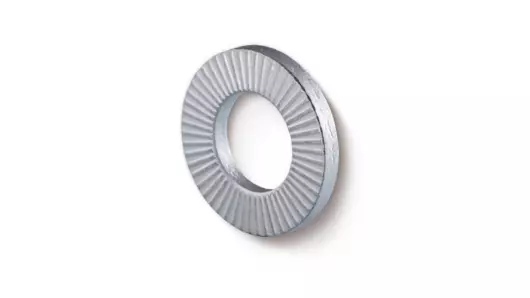

Đường kính ngoài của vòng đệm RIPP LOCK® tuân theo tiêu chuẩn kỹ thuật DIN 125. nên vòng đệm này có thể dễ dàng tích hợp vào các cụm lắp ráp hiện có. Do đó, việc thay đổi thiết kế là không cần thiết.

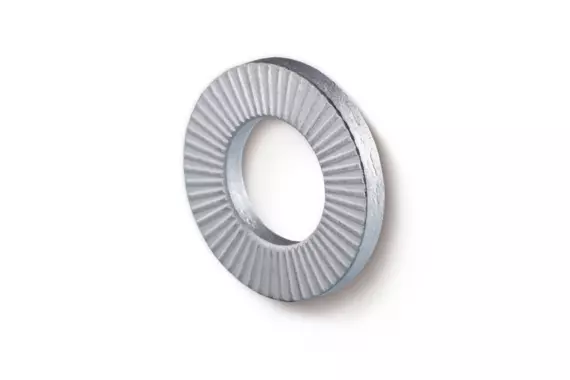

Để các gân xuyên tâm của vòng đệm RIPP LOCK® có thể thực hiện chức năng khóa, chúng phải bám chặt vào bề mặt tiếp xúc của đầu vít hoặc đai ốc khi được siết chặt mà không bị biến dạng dẻo. Điều này có nghĩa là vòng đệm tự khóa phải có độ cứng ít nhất bằng bề mặt tiếp xúc của vít. Nhờ độ cứng cao nên vòng đệm tự khóa RIPP LOCK® có thể được dùng cho các cấp độ chịu lực lên đến 12.9.

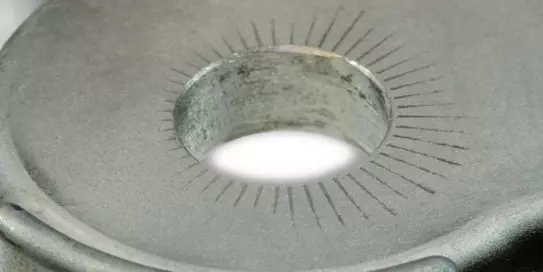

Chức năng khóa của RIPP LOCK® hoàn toàn dựa trên cơ chế khớp hình học cơ học. Các gân hướng tâm bám chặt vào bề mặt tiếp xúc, tạo ra cơ cấu khóa liên động hình học (hay còn gọi là cơ chế tạo gân) giữa vòng đệm và bề mặt tiếp xúc.

Cơ cấu khóa liên động hình học này vẫn hoạt động bình thường dù có dầu hay mỡ bôi trơn hay không.

Không có phản ứng hóa học nào cần thời gian để phát huy tác dụng. Sự khớp hình được tạo ra thông qua quá trình biến dạng cơ học khi siết chặt mối nối bằng vít.

Các lỗ có rãnh giúp việc điều chỉnh và định vị trở nên dễ dàng hơn, nhưng lại khiến việc cố định vĩnh viễn mối nối trở nên khó khăn hơn. Với RIPP LOCK®, vấn đề nan giải này đã trở thành dĩ vãng: các gân giữ đầu vít cố định chắc chắn tại vị trí và đảm bảo lực nén ban đầu không đổi.

Không phải lúc nào cũng có đủ không gian để lắp vòng đệm tự khóa RIPP LOCK®. Một số mối nối được thực hiện bằng vít đầu trụ có lỗ chìm. Một lần nữa, chúng tôi lại có giải pháp lý tưởng: vòng đệm tự khóa RIPP LOCK® với đường kính ngoài nhỏ hơn.
