Công nghệ tán đinh

RIVKLE®

Ren đàn hồi có trên các chi tiết thành mỏng liên kết với đai ốc và đinh tán đầu chìm RIVKLE®.

Ren chịu lực trên các chi tiết thành mỏng

Đàn hồi cao

Đai ốc và đinh tán đầu chìm RIVKLE® liên kết các chi tiết thành mỏng một cách vững chắc. Các chi tiết của bạn cũng có thành mỏng ngăn cản việc sử dụng ren cắt sẵn không? Bạn có thể sử dụng ren của đai ốc chịu tải hoặc đinh RIVKLE® tại đây. Các phiên bản và kích cỡ khác nhau mang đến giải pháp hoàn hảo cho mọi ứng dụng.

Điểm cộng

Ưu điểm của sản phẩmRIVKLE®

Lắp ráp một bên

Lắp ráp đầu chìm đơn giản. Thường là giải pháp duy nhất cho thân rỗng, vỏ hoặc các chi tiết chỉ tiếp cận từ một phía.
Ứng dụng linh hoạt

Hoàn hảo cho mọi công đoạn sản xuất. Bộ phận sản xuất của bạn không yêu cầu gia công lại sau khi chèn, ngay cả đối với các bộ phận đã được tráng phủ hoặc sơn.
Không có ứng suất nhiệt

Phôi sẽ không bị ảnh hưởng bởi nhiệt như khi sử dụng đai ốc hàn.

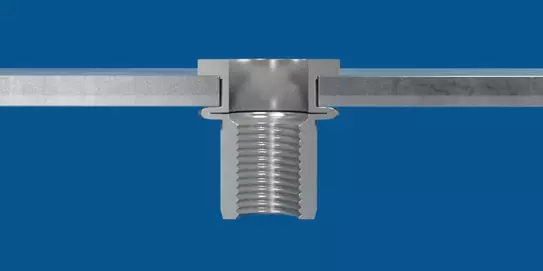

Phương pháp và nguyên lý

Sử dụng đinh tán thay công tác hàn

Đai ốc và đinh tán đầu chìm RIVKLE® mang đến các giải pháp linh hoạt để ghép nối ren đai ốc/bu lông đàn hồi vào các chi tiết thành mỏng hoặc các phần rỗng. Đai ốc và đinh rất dễ lắp ráp mà không có áp suất đối kháng (tức là “chìm”) trong tất cả các chi tiết bằng kim loại, nhựa và thậm chí là gốm. Quá trình này đặc biệt an toàn vì không có nguy cơ cháy và không tạo ra hơi hoặc khí độc hại.

Đai ốc đinh tán đầu chìm RIVKLE® Quy trình tán đinh

Tìm giải pháp phù hợp cho ứng dụng của bạn

Các loại sản phẩm RIVKLE®

Chúng tôi cung cấp nhiều loại đai ốc và đinh tán đầu chìm khác nhau cho mọi ứng dụng.

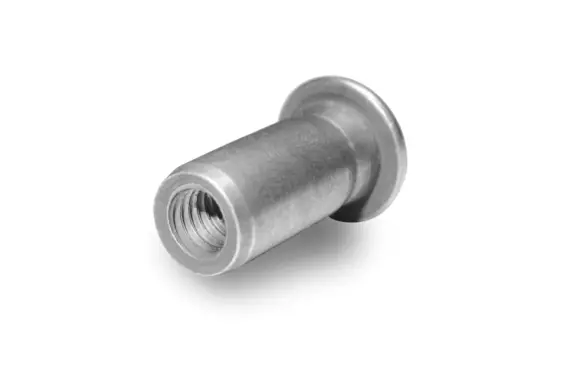

RIVKLE® Tiêu chuẩn
Vật liệu

Thép: vật liệu tiêu chuẩn của chúng tôi

Nhôm: nhẹ, chống ăn mòn

Thép không gỉ: chống ăn mòn và chịu nhiệt cao

Hình dạng đầu

Đầu phẳng

Đầu chìm

Đầu siêu mỏng

Loại mũi

Hở

Kín

Hình dạng mũi

Tròn và trơn

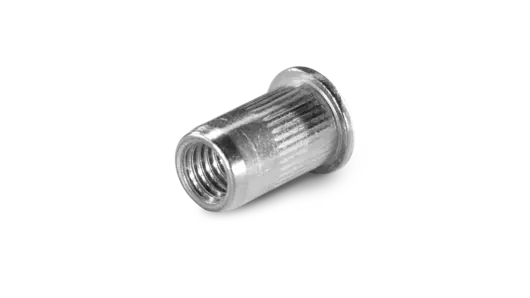

Tròn và có khía

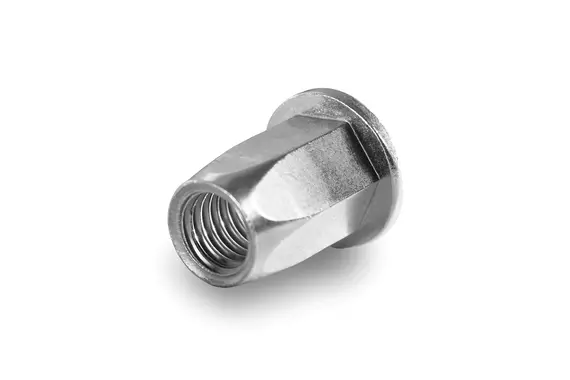

Chuôi lục giác

Chuôi lục giác một phần
Thép không gỉ RIVKLE®
Ưu điểm

Khả năng chống ăn mòn được tối ưu hóa

Khả năng chịu nhiệt được tối ưu hóa

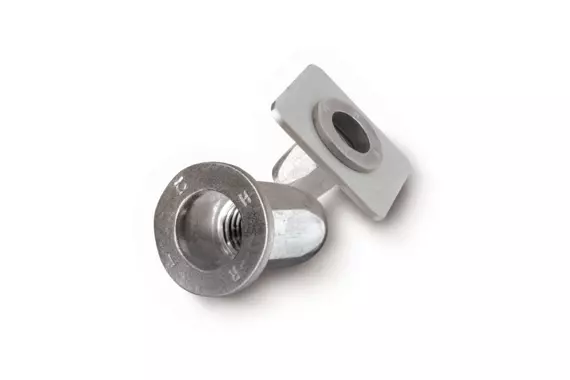

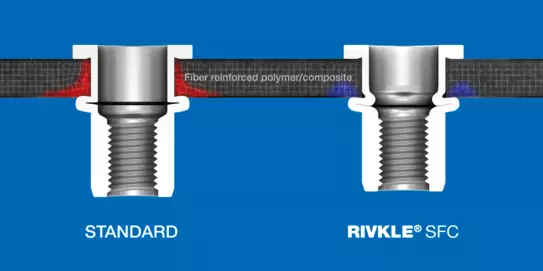

RIVKLE® SFC
Bạn có thể sử dụng RIVKLE® SFC, Smart For Composite, để chèn ren chịu lực vào nhựa và vật liệu composite mà không làm hỏng chúng.

Nguyên lý hoạt động

Nguyên lý cơ bản là tải trọng được phân bố cụ thể theo hướng của trục ren mà không có ứng suất hướng tâm.

Phiên bản

RIVKLE® SFC có nhiều phiên bản khác nhau bằng thép và thép không gỉ (A4).

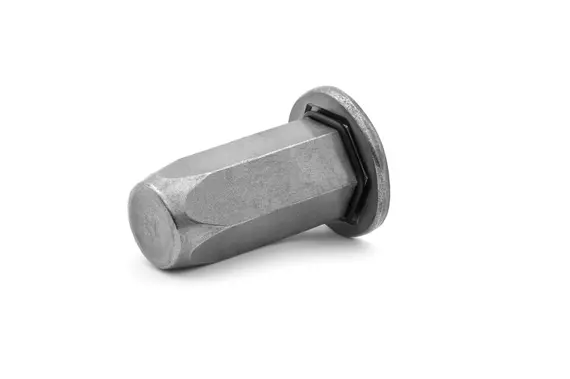

Vòng đệm RIVKLE®
Để bảo vệ các cụm chi tiết của bạn khỏi tác động bên ngoài, công nghệ Vòng đệm RIVKLE® đảm bảo độ kín trước tất cả các chất lỏng và khí.

Ưu điểm

Vòng đệm được liên kết chắc chắn với đai ốc đinh tán đầu chìm RIVKLE®. Vòng đệm vẫn ở vị trí ban đầu trong mọi trường hợp, kể cả trong quá trình đặt tự động với bộ cấp thổi

Độ kín tuân thủ tiêu chuẩn ISO 20653, thông số kỹ thuật IPX7

Khả năng chống tia cực tím và khả năng chịu nhiệt lên đến 220°C

Khả năng chống lại mọi chất lỏng (dầu, hydrocarbon, v.v.)
RIVKLE® HRT
Đai ốc đinh tán đầu chìm RIVKLE® HRT (ren có độ bền cao) cường độ cao của chúng tôi cung cấp ren chịu tải cực lớn, giúp cải thiện đáng kể các tính chất cơ học của đai ốc đinh tán đầu chìm.

Phiên bản

Thép và nhôm

Ưu điểm so với RIVKLE® Tiêu chuẩn

Lực siết chặt cao hơn cho phép lực tải trước cao hơn trong khớp nối

Kích thước nhỏ hơn mức có thể

Giảm trọng lượng

Chống ăn mòn và có thể tái chế, đặc biệt là các chi tiết nhôm (Nhôm RIVKLE® HRT)

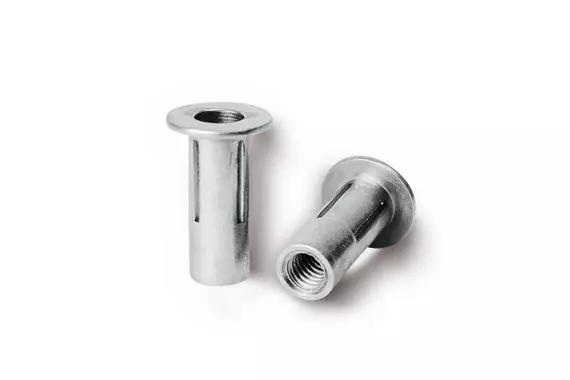

RIVKLE® PN với thân có rãnh
Phiên bản

Thép (nhôm và thép không gỉ theo yêu cầu)

Ưu điểm so với RIVKLE® Tiêu chuẩn

Lực kéo ra cao

RIVKLE® PN có phạm vi kẹp lớn nhất trong tất cả các loại đai ốc đinh tán đầu chìm dành cho vật liệu có độ dày khác nhau

Phạm vi kẹp lớn để gia cố phôi

Ứng suất hướng tâm thấp trong quá trình lắp đặt giúp chi tiết không bị tải quá mức

Ứng suất hướng tâm thấp ở chi tiết

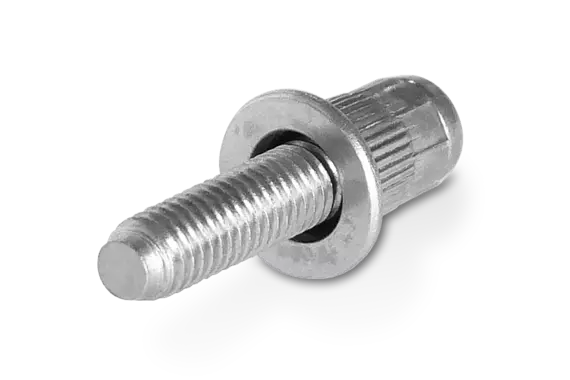

Đinh tán đầu chìm RIVKLE®

Đinh tán đầu chìm RIVKLE® giúp bạn cố định trước chi tiết bắt vít vào chi tiết mang. Điều này đặc biệt hữu ích đối với các bộ phận nặng hoặc lớn hoặc cụm chi tiết ẩn (cụm chi tiết “treo”). Các đinh tán đầu chìm của chúng tôi luôn có sẵn trong các phiên bản khác nhau.
