Blocare asamblare

RIPP LOCK®

Eficiente și fiabile: Utilizând produsele RIPP LOCK®, asigurați asamblări filetate permanente.

Variante constructiveDescărcări
RIPP LOCK® șaibă autoblocantă cu suprafață zimțată.

RIPP LOCK® sărbătorește o aniversare de referință

De 15 ani, RIPP LOCK® reprezintă o soluție testată și verificată, dar totodată inovatoare, pentru asigurarea îmbinărilor cu șuruburi – chiar și în condiții de vibrații puternice și solicitări dinamice – împiedicând slăbirea spontană a acestora. Principiul este la fel de simplu pe cât este de eficient: nervurile radiale caracteristice ale șaibelor, piulițelor și șuruburilor autoblocante RIPP LOCK® formează un unghi de blocare cu suprafața de contact, sporind astfel în mod fiabil siguranța îmbinării.

15 motive întemeiate pentru a alege RIPP LOCK®

  • Șuruburile Verbus RIPP sunt disponibile pe piață de mulți ani. Acestea se bazează pe un principiu utilizat de milioane de ori, care este atât sigur, cât și inofensiv pentru suprafețe.

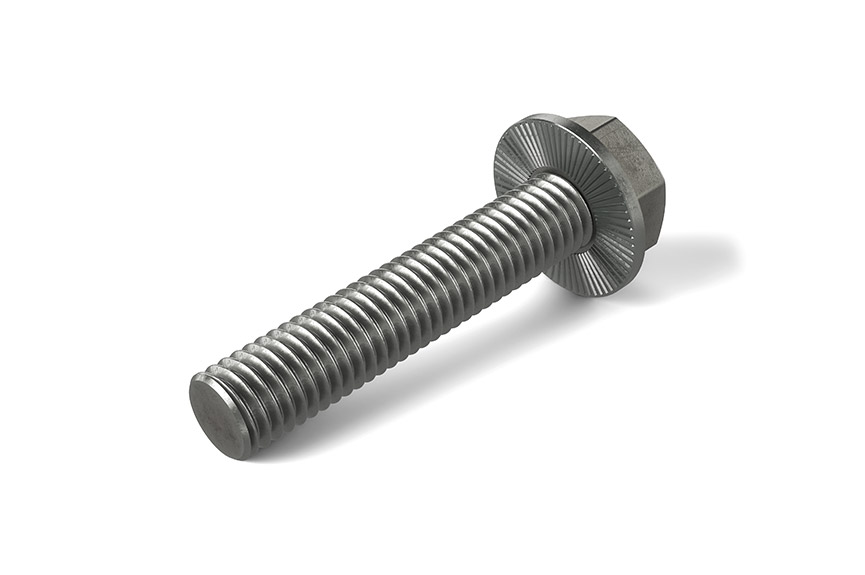

    Imaginea produsului: un șurub autoblocant RIPP LOCK®.
    Șurub autoblocant RIPP LOCK® cu nervuri radiale.

  • Testul de vibrații Junker demonstrează că sistemul RIPP LOCK® asigură o fixare sigură a îmbinărilor filetate, chiar și în condiții de solicitare transversală dinamică. Sistemul menține forța de pretensionare mult mai bine decât alte elemente de blocare, oferind astfel o protecție sporită împotriva slăbirii independente a asamblărilor.

    Produsele RIPP LOCK®prezintă performanțe extraordinare în testul pentru vibrații Junker

  • O îmbinare filetată este considerată sigură dacă păstrează 80% din forța de pretensionare necesară, aplicată. Fiecare element conceput să funcționeze ca dispozitiv de blocare trebuie să respecte această specificație. Sistemul nostru RIPP LOCK® îndeplinește cerințele aplicabile dispozitivelor de blocare.

  • Multe îmbinări filetate sunt esențiale din punct de vedere al siguranței, de exemplu cele din pompe, utilaje de construcții sau agricole sau din puțurile de lift. Chiar dacă este posibilă aplicarea forței de pretensionare necesare, lungimea de strângere este suficient de mare și există puține îmbinări, sarcinile dinamice (în special cele care acționează transversal pe axa șurubului) cresc totuși în mod semnificativ riscul de cedare al conexiunii.

    De aceea, mulți dintre clienții noștri au încredere în RIPP LOCK®.

    Aflați mai multe
    Soluții pentru tehnologia agricolă

  • RIPP LOCK® nu doar oferă o blocare sigură, ci garantează și forțe de strângere clar definite, datorită coeficienților de frecare stabiliți. Suprafața de înaltă calitate are, de asemenea, un efect pozitiv asupra frecării. Aceasta înseamnă că, cuplurile de strângere determinate în conformitate cu VDI 2230 (și, prin urmare, și forțele de strângere necesare) pot fi aplicate în aproape toate aplicațiile, inclusiv în cazul metalelor ușoare cu coeficienți de frecare ridicați.

  • RIPP LOCK® este delicat cu suprafețele sensibile, cum ar fi cele zincate, cromate sau vopsite. Imaginile prezintă comparativ componentele după ce au fost fixate cu RIPP LOCK® și o șaibă elastică. Suprafețele prezintă diferențe clare.

    de la stânga la dreapta: suprafață vopsită RIPP LOCK®, RIPP LOCK® aluminiu, aluminiu conform DIN 127

  • Clientul nostru, Klaas Alu-Kranbau GmbH, utilizează șaibele autoblocante RIPP LOCK®, de ex. nu doar datorită performanțelor lor excelente de blocare. Compatibilitatea suprafețelor și, prin urmare, rezistența la coroziune sunt, de asemenea, esențiale în această aplicație.

    Aflați mai multe
    Automacara Klaas cu coroană de rotire.
    Șaibe autoblocante RIPP LOCK® în coroana de rotire a automacaralei.

  • Oțelul cu o duritate de 400–500 HV este prevăzut cu un strat de acoperire din zinc lamelar, cu rezistență certificată la coroziune: 480 de ore de expunere la rugină roșie în cadrul unui test de ceață salină. În plus, șaibele autoblocante RIPP LOCK® sunt disponibile și din oțel inoxidabil A4 cu o duritate de 800 HV.

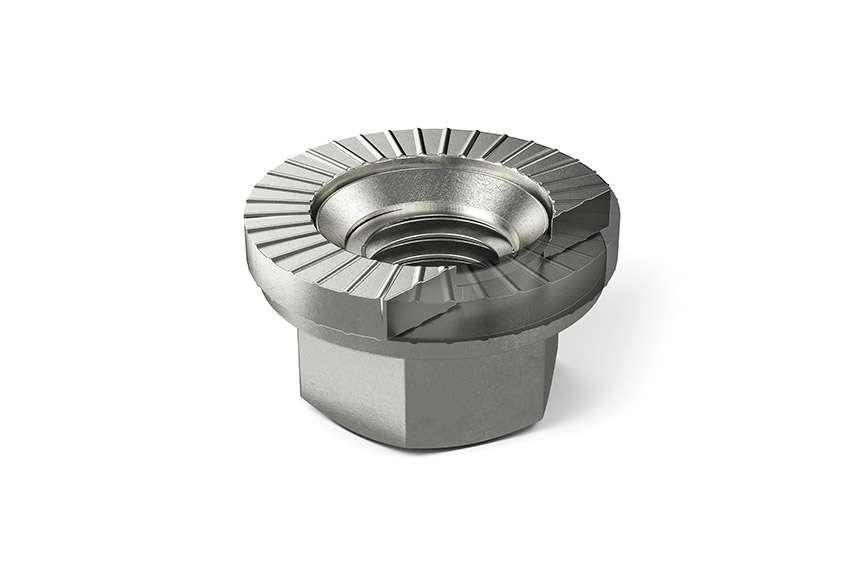

    Piulițe autoblocante RIPP LOCK® (B 193) – piulițe cu funcție de blocare.
    Piulițe autoblocante RIPP LOCK® (B 193).

  • Multe elemente de fixare cu strat de acoperire din zinc lamelar conțin PFAS pentru a controla coeficienții de frecare și a asigura protecția împotriva coroziunii. Având în vedere că UE intenționează să impună o interdicție pe scară largă a PFAS, mulți furnizori se orientează către alternative fără PFAS. RIPP LOCK® a adoptat deja această abordare și oferă o soluție fără PFAS – un avantaj evident față de produsele concurente ale căror straturi de acoperire conțin PFAS.

  • Diametrul exterior al șaibei RIPP LOCK® corespunde standardului DIN 125. Aceasta poate fi integrată cu ușurință în asamblările existente. Prin urmare, modificările de design nu sunt necesare.

  • Pentru ca nervurile radiale ale șaibei RIPP LOCK® să își îndeplinească funcția de blocare, acestea trebuie să se înfigă în suprafața de contact a capului șurubului sau a piuliței în momentul strângerii – fără a suferi ele însele nicio deformare plastică. Aceasta înseamnă că șaiba autoblocantă trebuie să fie cel puțin la fel de dură ca suprafața de contact a șurubului. Datorită durității ridicate, șaibele autoblocante RIPP LOCK® pot fi utilizate până la clasa de rezistență 12.9.

  • Funcția de blocare a sistemului RIPP LOCK® se bazează exclusiv pe blocarea mecanică pozitivă. Nervurile radiale se înfig fizic în suprafața de contact, creând o interconectare geometrică (sau nervurare) între șaibă și suprafața de contact.

    Acest sistem de blocare prin formă funcționează indiferent dacă există ulei sau vaselină.

  • Nu există timpul de așteptare necesar ca o reacție chimică să își producă efectul. Blocarea prin formă se realizează prin deformare mecanică în momentul strângerii îmbinării filetate.

  • Găurile alungite simplifică reglarea și poziționarea, dar îngreunează fixarea definitivă a conexiunii. Cu RIPP LOCK®, această dilemă devine o problemă a trecutului: nervurile fixează ferm capul șurubului, îi mențin poziția și asigură o forță de pretensionare constantă.

  • Nu există întotdeauna suficient spațiu pentru o șaibă autoblocantă RIPP LOCK®. Unele îmbinări se realizează cu șuruburi cu cap cilindric înecat. Încă o dată, avem soluția ideală: șaiba autoblocantă RIPP LOCK® cu diametru exterior redus.

Pentru asamblări durabile

Șaibă de blocare cu nervuri radiale – soluția inteligentă pentru fixarea șuruburilor

Ele sunt secretul asamblărilor filetate sigure: nervurile radiale ale șuruburilor RIPP LOCK® se fixează strâns și exercită o presiune mare pe suprafața de contact. Chiar și în condiții de vibrații puternice și solicitări dinamice mari, ele asigură o strângere fermă.

Beneficii

Avantajele RIPP LOCK®

  • Efect de blocare excelent

    Datorită nervurilor radiale, RIPP LOCK® asigură o blocare eficientă. Chiar și sub efort dinamic ridicat, asamblările filetate rămân ferm strânse.

  • Robuste și durabile

    Materialele de înaltă calitate și durabile permit ca șaibele, șuruburile și piulițele noastre de blocare cu nervuri radiale RIPP LOCK® să fie deosebit de rezistente la coroziune și temperatură.

  • Montare simplă și utilizare multiplă

    Produsele RIPP LOCK® sunt ușor de montat și demontat. Acest lucru le face reutilizabile și eficiente din punct de vedere al costurilor. Ca element de siguranță, RIPP LOCK® își dovedește imediat eficacitatea. Nu necesită timpi suplimentari de montaj.

  • Utilizare universală

    Șuruburile cu autoblocare RIPP LOCK® pot fi integrate ulterior pe aproape orice ansamblu existent. Sistemul RIPP LOCK® este ideal și pentru orificii cu fante.

  • Nu deteriorează suprafețele

    Indiferent dacă este vopsit, galvanizat sau cromat – RIPP LOCK® este în special adecvat pentru suprafețe delicate și materiale moi – cum sunt aluminiul, cuprul sau aliajele turnate de aluminiu sau magneziu.

  • Testat independent

    RIPP LOCK® și-a dovedit eficiența în industrie. Produsele noastre sunt testate de autorități independente și confirmate prin aprobarea de tip constructiv Z-14.4-664 ca elemente eficiente de blocare contra rotirii.

Metodă și principiu

Principiul de funcționare al sistemelor RIPP LOCK®

Sistem de autoblocare inovator

Șuruburile, piulițele și șaibele RIPP LOCK® sunt prevăzute cu nervuri radiale proiectate special. Unghiul de contact la baza nervurilor este semnificativ mai mare decât unghiul de înclinare al unui filet metric. Orice slăbire a fixării este contracarată de o creștere a forței de pretensionare.

Atunci când organul de asamblare este înșurubat în locul stabilit, forța de pretensionare face ca nervurile radiale special proiectate ale sistemelor RIPP LOCK® să exercite presiune asupra suprafeței de contact. Contactul  rezultat previne slăbirea strângerii organului de asamblare din locul în care a fost montat, chiar și în condiții de vibrații extreme și efort dinamic puternic.

Orificiu cu fantă cu crestătură clară prin RIPP LOCK®.
RIPP LOCK® asigură o acțiune de blocare eficientă – inclusiv pentru găurile cu fante.

Găsiți soluția potrivită pentru aplicația dumneavoastră

Variante de produse RIPP LOCK®

  • Șaiba de blocare universală RIPP LOCK®

    Șaibele de blocare RIPP LOCK® au nervuri pe ambele fețe. Acestea sunt disponibile în varianta cu un diametru standard sau cu un diametru exterior redus. Ambele variante de șaibe sunt din oțel (duritate: 400-500HV) cu zincare cu fulgi de zinc și din oțel inoxidabil A4 (duritate: >=800HV). Datorită durității mari a șaibelor de blocare cu nervuri radiale, acestea pot fi folosite cu șuruburi având clase de rezistență de până la 12.9

    Varianta standard are un diametru exterior în conformitate cu DIN 125/ISO 7089. Șaibele de blocare cu diametru redus RIPP LOCK® sunt potrivite în cazul șuruburilor cu cap cilindric și locaș.

  • Șurub cu nervuri de blocare RIPP LOCK®

    La șuruburile auto-blocante RIPP LOCK®, nervurile de blocare se așază pe întreaga suprafață de contact a șurubului. Fixarea nu deteriorează suprafețele deoarece nu se face prin agățare în direcția de rotație. Deteriorarea suprafeței în zona suprafeței de contact este nesemnificativă.

    Șurubul este disponibil ca variantă cu locaș hexagonal și cu cap hexagonal, în clasa de rezistență 100 (1.040N/mm²). Vă rugăm să ne contactați dacă aveți nevoie de șuruburi pentru clase de rezistență mai mari, până la și inclusiv 12.9.

  • Piuliță RIPP LOCK® cu nervuri de blocare integrate

    Nervurile de blocare se așază pe întreaga suprafață de contact a piuliței. Pe parcursul strângerii, materialul de contact din zona de sub capul piuliței este „împins” de nervurile de blocare. Rezultatul este o deformare plastică cu o ușoară întărire a suprafeței. După strângere, nu există nici un indiciu semnificativ de cedare.

    Produsul nostru este disponibil ca piuliță de blocare hexagonală din clasa de rezistență 10 (pentru șuruburi din clasa de rezistență 10.9 și șuruburi din clasa 100). Piulițele din clasa de rezistență 12 sunt disponibile la cerere.

Testat. Sigur. RIPP LOCK®

De peste zece ani, RIPP LOCK® garantează asamblări filetate sigure. Produsele noastre sunt utilizate ori de câte ori se impune o blocare eficientă și economică – inclusiv pentru suprafețe moi și acoperite, orificii cu fante și pentru standardizarea gamei de produse. Soluția noastră de blocare este un proces continuu care se bazează pe o mare varietate de cerințe.

Informații și multe altele

Descărcări

Vă interesează RIPP LOCK®? Puteți descărca mai multe informații aici.
