Blocare surub

RIPP LOCK®

Fixare permanentă şi sigură.
Cu şaibele, piuliţele şi şuruburile de blocare RIPP LOCK® .

Continut


Pentru asamblări durabile

RIPP LOCK® asigură menținerea durabilă a forţei de pretensionare în asamblarea filetată, chiar şi în condiţii de solicitare dinamică mare.

Şaibele, piuliţele şi şuruburile RIPP LOCK® sunt elemente de blocare mecanică care – în mod demonstrat – previn slăbirea asamblărilor. Efectul fiabil de blocare este obţinut prin nervuri radiale care presează în material atunci când organul de asamblare este fixat.

Parabola Böllhoff

Metoda / principiu

Atunci când organul de asamblare este înşurubat în locul stabilit, nervurile radiale ale şaibelor de blocare RIPP LOCK® exercită presiune asupra suprafeţei de contact. Nervurile impregnate previn slăbirea asamblării filetate.

Utilizari

RIPP LOCK® este utilizat oriunde se impune o blocare eficientă – din punct de vedere tehnic şi economic – contra rotirii. Este, totodată recomandat pentru suprafeţe moi şi pentru cele acoperite, pentru orificii cu fante şi pentru standardizarea gamei de produse.

Avantaje produse
  • Blocare contra rotirii
  • Rezistența până la clasa de rezistență 12.9
  • Nu deteriorează suprafaţa de contact
  • Sunt permise reutilizări multiple
  • Rezistenţă la coroziune și temperaturi înalte

Galerie produse

Şaiba RIPP LOCK® şi piuliţa RIPP LOCK® în cursul testului Junker - în conformitate cu standardul DIN 65151

În comparaţie cu alte organe de asamblare standard

03:52

Bewährt in vielen Anwendung

RIPP LOCK® Sichert Schraubverbindungen unter höchsten Vibrationen und dynamischen Belastungen

02:42

Tipuri de produse RIPP LOCK®

Şaibe de blocare, piuliţe de blocare şi şuruburi auto-blocante

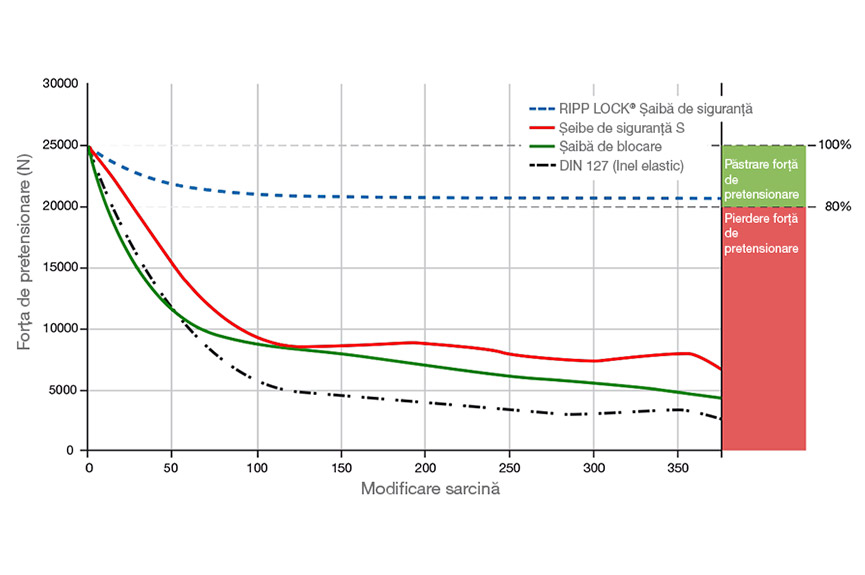

Testul Junker - în conformitate cu DIN 65151 (şurub M10 (8.8), galvanizat)

Blocare eficientă contra rotirii - chiar şi în condiţii de efort dinamic mare

Delicat – nu deteriorează suprafeţele moi sau cu acoperiri de protecție

Comparaţie: de la stânga la dreapta, RIPP LOCK® suprafaţă vopsită, aluminiu; RIPP LOCK® şi DIN 127

RIPP LOCK®

Ideale și pentru orificii cu fante

RIPP LOCK®

Nervurile exercită presiune asupra componentei şi asupra organului de asamblare

Moment de asamblare

Variaţiile forţei de pretensionare sunt reduse prin adăugarea de lubrifiant pe suprafață

Avantaje produse

Exista numeroase motive intemeiate pentru a folosi produsele noastre

Descoperiți-le punct cu punct.

Blocare excelentă

Nu există eliberare sau slăbire. Chiar şi sub efort dinamic de valori mari, asamblările filetate rămâne ferm strânse.

Nu deteriorează suprafeţele.

Vopsit, galvanizat, cromat? RIPP LOCK® este în special adecvat pentru suprafeţe delicate şi materiale moi – cum sunt aluminiul, cuprul sau sau aliajele turnate de aluminiu sau magneziu.

Uşor de utilizat

Fixare şi îndepărtare facilă a şaibei, fiind posibile multiple reutilizări. Nu necesită timpi de întărire.

Testat independent

RIPP LOCK® şi-a dovedit eficienţa în industrie. Este confirmat de autorităţi independente şi de aprobarea de tip constructiv Z-14.4-664 ca element eficient de blocare contra rotirii.

Pe deplin integrabile

RIPP LOCK® poate fi integrat ulterior pe aproape orice ansamblu existent. Mulţumită diametrului exterior standard – conform cu DIN 125/ISO 7089 și diametrului exterior mic al șuruburilor cu cap înecat.

Descriere detaliata



Elementul de blocare şurub RIPP LOCK®

Secretul siguranţei? Nervurile radiale. Unghiul de contact la baza nervurilor este semnificativ mai mare decât unghiul de înclinare al elicei filetului metric, astfel că orice slăbire a fixării este contracarată de o creştere a forţei de pretensionare.



Principiu de proiectare

Atunci când organul de asamblare este înşurubat în locul stabilit, forţa de pretensionare face ca nervurile radiale special proiectate ale şaibelor de blocare RIPP LOCK® să exercite presiune asupra suprafeţei de contact. Potrivirea formei rezultate previne slăbirea organului de asamblare din locul în care a fost montat, chiar şi în condiţii de vibraţii extreme şi efort dinamic puternic. Datorită durităţii mari a acestora, şaibele pot fi folosite cu şuruburi de clasă de rezistență 12.9 inclusiv.



Elementul de blocare şurub RIPP LOCK® prezintă nervuri radiale

Elementul de blocare şurub RIPP LOCK® prezintă nervuri radiale

Variante de produs

Fiecare proiect merită o soluţie personalizată.

Din acest motiv șuruburile de blocare RIPP LOCK® sunt disponibile într-un număr de diferite versiuni.

Şaibe de blocare

RIPP LOCK®
Diametru standard

Ca produs universal, şaiba de blocare RIPP LOCK® poate fi utilizată aproape oriunde, diametrul exterior fiind conform cu standardele DIN 125/ISO 7089.

Mai mult/e
Şaibe de blocare

RIPP LOCK®
Diametru exterior redus.

Soluţia de blocare în cazul şuruburilor cu cap cilindric și locaș .

Mai mult/e
Şuruburi auto-blocante

RIPP LOCK®

Nervurile de blocare se așează pe întreaga suprafaţă de contact a şurubului.

Mai mult/e
Piulițe de blocare

RIPP LOCK®

Nervurile de blocare se așează pe întreaga suprafaţă de contact a piuliţei.

Mai mult/e
