Rivetage

RIVSET®

Systèmes de rivetage auto-poinçonneur pour des assemblages parfaits

RIVSET® Automation

Systèmes de rivetage auto-poinçonneur RIVSET®

Assemblage fiable et hautement résistant des matériaux

Pour réaliser des assemblages mécaniquement solides de matériaux similaires ou combinés. Les assemblages multi-couches sont également possibles.

Les plus

Avantages des systèmes de rivetage auto-poinçonneur RIVSET®

  • Assemblage à froid

    Il n’y a pas d’apport de chaleur dans la zone d’assemblage, donc pas de risque de déformation du composant.

  • Solutions personnalisées

    Les systèmes de rivetage auto-poinçonneur RIVSET® peuvent être adaptés de manière flexible pour répondre à vos besoins.

  • Intégration aisée

    Les systèmes de rivetage auto-poinçonneur RIVSET® s’intègrent facilement dans des lignes de fabrication existantes.

Procédé et principe

Configuration du RIVSET®

La gamme de systèmes de rivetage auto-poinçonneur RIVSET® comprend des systèmes manuels et des systèmes destinés à une production entièrement automatique. Nos systèmes sont conçus pour une vaste gamme d’applications et peuvent être adaptés à des environnements de production spécifiques. Configuration des différentes composantes du système : unité d’alimentation, approvisionnement, outil, panneau et affichage. C’est votre application qui définit le système.

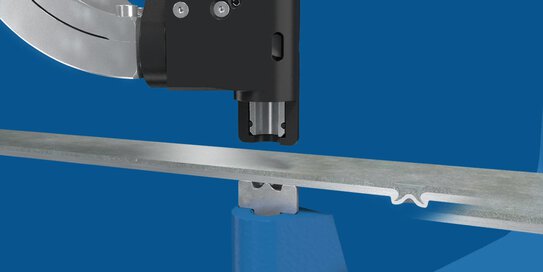

Rivetage auto-poinçonneur RIVSET® Processus de pose

Nous nous ferons un plaisir de vous aider

Vous avez des questions ou un projet en cours ?

N’hésitez pas à nous contacter et nous vous répondrons dans les meilleurs délais.

Contactez-nous

Trouvez la solution adaptée à votre application

Systèmes de pose RIVSET®

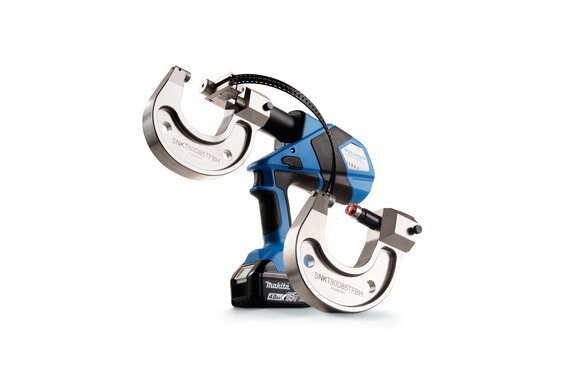

  • RIVSET® Portable C

    Avantages

    • Cycle de pose défini
    • Réglage précis de la pression via l’écran
    • Contrôle numérique de la pression
    • Alimentation par batterie
    • Possibilité de remplacer les têtes de rivets auto-poinçonneurs directement sur le site d’installation.

    Le Portable C est disponible en deux variantes, la version à alimentation par bande pour les rivets semi-tubulaires et la version à poinçon magnétique pour l’insertion d’un seul rivet semi-tubulaire. Possibilité de remplacer les têtes de rivets auto-poinçonneurs directement sur le site d’installation.

    L’outil de base est également adapté à la technologie WELTAC®.

    Vers la notice d’utilisation de notre RIVSET® Portable C
  • RIVSET® Classic

    Propriétés

    • Alimentation du rivet et tête de pose avec un contour d’interférence minimal pour un accès optimal au point d’assemblage
    • Manipulation au choix du composant ou de l’outil de pose
    • Pose de rivets auto-poinçonneurs en bande ou de rivets auto-poinçonneurs individuels avec alimentation manuelle d’un seul rivet
    • Construction mécanique robuste et résistante pour une longue durée de vie des composants de la tête de pose soumis à une charge
    • Manipulation facile

    Système de rivetage auto-poinçonneur robuste et flexible

    • Manipulation manuelle et facile de l’outil de pose
    • Forces de pose réglables manuellement
    • Version optionnelle pour la production de panneaux de signalisation

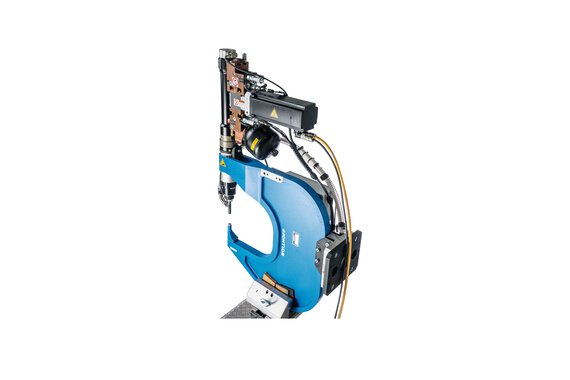

  • RIVSET® Automation EH

    Les outils de pose RIVSET® Automation EH sont modulaires et peuvent être configurés pour les rivets RIVSET® SKR et pour le rivet RIVSET® HDX.

    Propriétés

    • Les pièces sont structurées de manière modulaire
    • Configuration matérielle décentralisée avec commande centralisée des modules individuels via le système BUS
    • Vitesse : Temps de process optimisé de ≤1,5 seconde par rivet (selon l’outil de pose)
    • Disponibilité de la machine stable : 99,5 %
    • Force de pré-clamping ajustée par ressorts
    • Fonction 7e axe incluse dans la commande
    • Visualisation multiple de 1 à 5 outils
  • RIVSET® Automation E

    Expérimentez la fonctionnalité et la flexibilité d’utilisation. La combinaison d’une disponibilité maximale et d’un effort de maintenance minimal est la base d’une production réussie.

    Propriétés

    • Intelligent : guidage modulaire et étendu de la machine
    • Rapide : configuration de la machine par plug & play
    • Flexible : accès à distance au logiciel de commande
    • Puissant : unité centrale rapide et très performante
    • Plug & play : panneau mobile pour mise en route avec plus d’une unité de commande

    Domaines d’application

    • Production en série nécessitant une flexibilité maximale en matière de planification de la production

Modules optionnels

Modules pour RIVSET® Automation

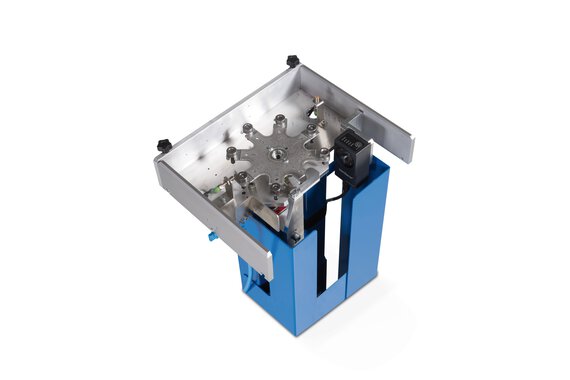

  • Changeur de matrice

    Propriétés

    • Charge jusqu’à huit matrices
    • Changement de la matrice en 6 secondes environ
    • Identification de la matrice en position de prélèvement
    • Affectation de l’ID de la matrice pour chaque point d’assemblage
    • Verrouillage de la matrice dans la tige de matrice de l’outil de pose
    • Identification optionnelle de la matrice par codage de la tige de matrice à l’aide d’un capteur de caméra

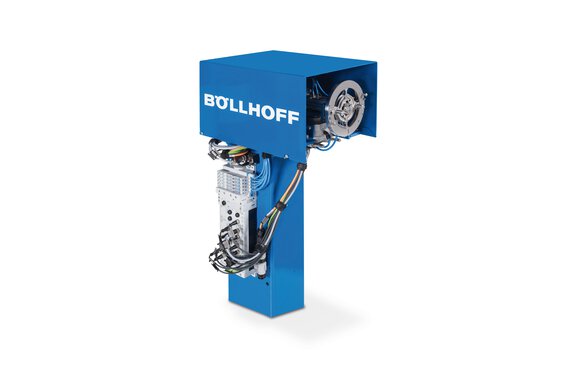

  • Alimentation par chargeur

    Propriétés

    • Consiste en une station de chargement et un porte-chargeur sur l’outil de pose
    • Jusqu’à huit longueurs de rivets différentes peuvent être traitées dans un même chargeur
    • Capacité maximale de 49 rivets par chargeur
    • Changement de chargeur rapide - env. 4 secondes

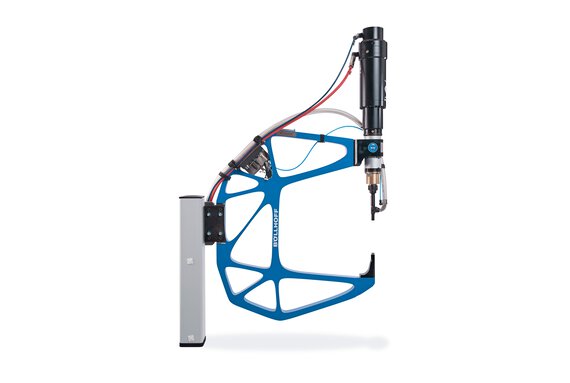

  • Col de cygne nouvelle génération

    Propriétés

    • Le processus de conception des outils de pose de rivets auto-poinçonneurs, qu’il s’agisse de nouvelles versions ou de modifications, est considérablement réduit.
    • Le nouveau col de cygne offre une réduction de poids moyenne de 20 % et contribue ainsi à une conception compacte.
    • L’ouverture quasi parallèle du col de cygne permet d’améliorer la qualité de la connectivité.
    • L’utilisateur peut paramétrer lui-même les outils de pose de rivets.

ready2_rivet

Solutions d’automatisation

  • ready2_rivet

    Böllhoff et KUKA redéfinissent tout simplement l’automatisation des processus de rivetage auto-poinçonneur.

    En tant qu’expert en technologie d’assemblage mécanique, nous avons développé l’offre ready2_rivet en coopération avec KUKA, l’un des principaux fournisseurs de solutions d’automatisation intelligentes.

    Ces systèmes harmonisés et préconfigurés, résultat de notre coopération, peuvent être déployés rapidement et sont faciles à utiliser.

    Propriétés

    • Fonctionnement/paramétrage via une unité de commande pour une manipulation aisée
    • Commande du robot/contrôle du processus dans une armoire pour réduire votre matériel et l’encombrement du système
    • Alimentation électrique partiellement intégrée pour une meilleure accessibilité
    • Configurations prédéfinies pour faciliter la mise en service
    • La mise en service rapide et préprogrammée avec trois points de mesure permet des changements plus faciles de :
      • L’outillage
      • Le chargeur
      • Les matrices
    • Dépannage et assurance qualité avec surveillance du « process effectué » en cours d’exploitation
