Technologie flexible

WELTAC® est un processus utilisé dans la technologie de soudage par résistance.

Il permet de créer des assemblages à forte résistance mécanique pour la conception moderne de carrosseries multi-matériaux pour l’automobile.

This product is made by Böllhoff

Procédé / principe

Le soudage d’éléments par résistance est un développement du soudage par points par résistance.
Par rapport à la procédure classique, un élément de résistance semblable à un rivet est utilisé comme pièce auxiliaire d’assemblage constituée d’un matériau compatible avec la tôle de base. Dans la première étape du processus, le poinçonnage de l’élément de soudage WELTAC® se produit dans la (les) couche(s) supérieure(s) de matériaux. Cet élément est ensuite soudé à la (aux) couche(s) inférieure(s) de matériaux dans la seconde étape du processus.

Domaines d'application

Le domaine d’application principal de WELTAC® est l’industrie automobile, dans la fabrication de carrosseries.

Avantages produit
  • Assemblage à haute résistance
  • Utilisation possible des équipements existants de soudage par points classiques dans l’atelier de fabrication de carrosseries
  • Possibilités d’applications étendues concernant les qualités et épaisseurs des matériaux (aluminium et acier), y compris l’acier formé à chaudHigh-strength joints

Galerie de produits

Élément de soudage WELTAC® et coupe de l’élément assemblé

Soudage d’éléments par résistance

WELTAC® Soudage d’éléments par résistance pour conception moderne de carrosseries multi-matériaux pour l’automobile

01:25

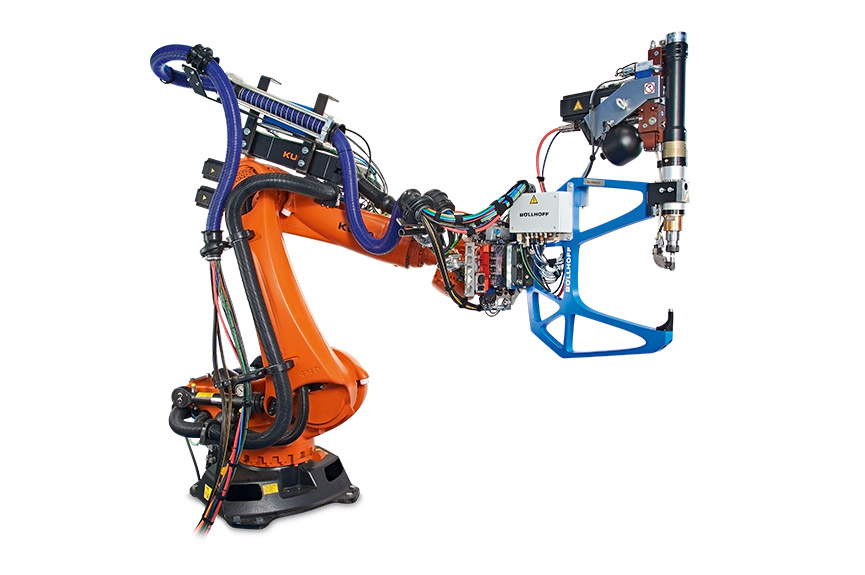

WELTAC® Automation EH avec connexion robot KUKA

Soudage d’éléments par résistance

Avantages produit

De nombreux arguments pèsent en faveur de nos produits.

Découvrez les point par point.

Une technologie éprouvée

Dans la première étape du processus, l’automatisation WELTAC® s’appuie sur le système éprouvé de sertissage électro-hydraulique RIVSET® Automation EH.

Modulaire et flexible

Grâce à la conception modulaire prédestinée aux applications dans la production à grande échelle.

Grande longévité et maintenance minimale

Ce sont les facteurs et les bases d’une production réussie.

Utilisation des équipements existants

Les systèmes existants de soudage par points par résistance employés pour la fabrication moderne de carrosseries d’automobiles peuvent être utilisés pour la seconde étape du processus WELTAC®.

Description détaillée



Comment le soudage d’éléments par résistance fonctionne-t-il ?

Dans la première étape du processus, un élément de résistance semblable à un rivet, utilisé comme pièce auxiliaire d’assemblage constituée d’un matériau compatible avec la tôle de base, sera poinçonné dans la couche supérieure du matériau (c’est-à-dire l’aluminium). Cet élément est ensuite soudé à la couche inférieure du matériau dans la seconde étape du processus.



1. Étape du processus : poinçonnage de l’élément

WELTAC® soudage d’éléments par résistance

1. Étape du processus de soudage d’éléments par résistance WELTAC® : poinçonnage de l’élément



2. Étape du processus : soudage

Soudage d’éléments par résistance WELTAC<sup>®</sup> dans le processus à deux étapes – 2. Étape du processus : soudage

2. Étape du processus : soudage

Böllhoff ne fournit que les éléments WELTAC® et l’automatisation WELTAC® de la première étape du processus.

Processus manuel

Outils manuels pour l'étape 1 du processus de pose Weltac®

Adapté à vos applications.

Portable C WELTAC®

La nouvelle génération de notre outil de réglage électro-hydraulique Portable C ajoute encore plus de flexibilité à votre production. Cette génération de machine est le résultat d'un perfectionnement constant de nos appareils portatifs.

Plus

Les éléments principaux de l’automatisation WELTAC®

Notre système de soudage d’éléments par résistance WELTAC® est associé à notre système d’assemblage éprouvé RIVSET® Automation EH.

Par sa conception modulaire, le système est conçu pour des applications dans la production à grande échelle avec une souplesse maximale pendant la planification de la production.

Une grande longévité et une maintenance minimale sont des facteurs importants pour le succès de la production.

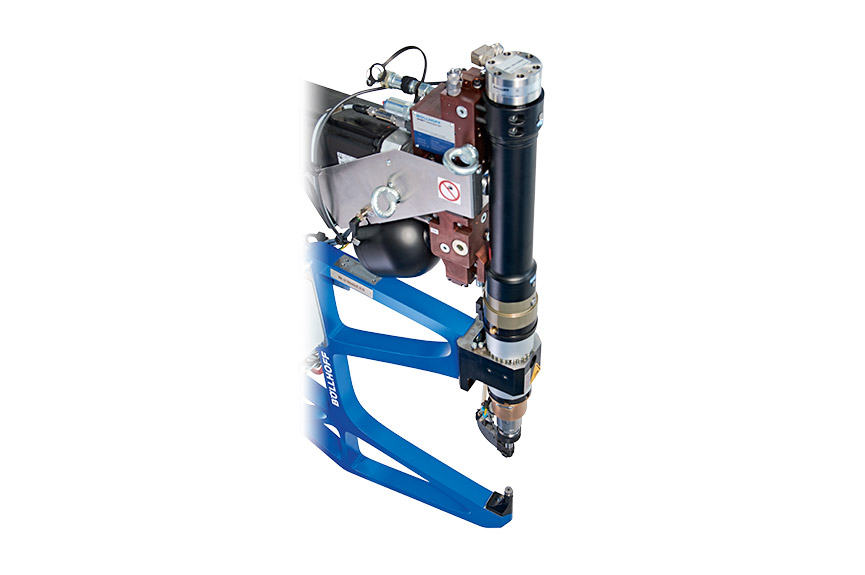

OUTIL – Outil de sertissage EH

  • Outil de sertissage avec entraînement électrique pour des forces de sertissage de 10 à 35 kN
  • Force de pré-bridage réglée au moyen de ressorts de pression
  • Différents points de montage sur l’outil de sertissage pour un positionnement parfait sur le robot
  • …
Plus

C-FRAME

Système modulaire – La nouvelle structure en C permet de réduire au minimum le nombre de bâtis de base pour un nombre maximal de variantes d’outils de sertissage.

Plus

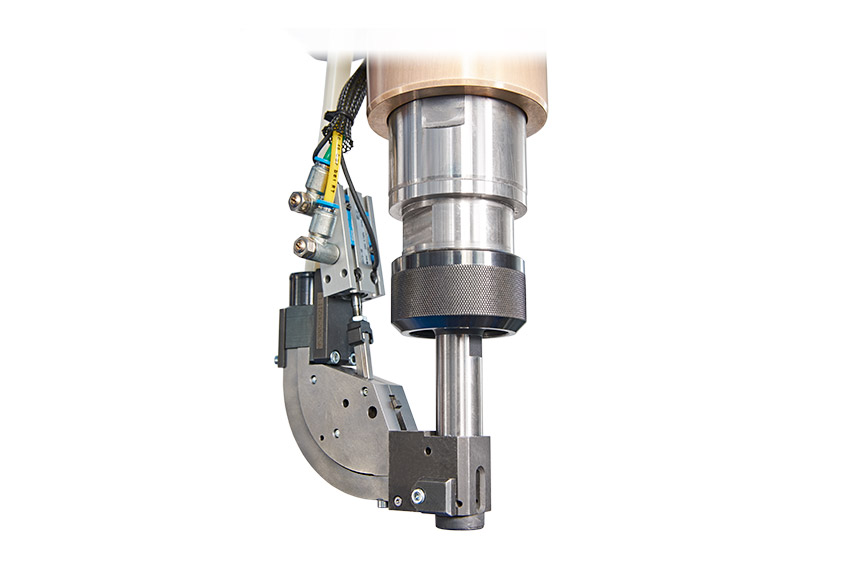

TÊTE DE SERTISSAGE

  • Distribution et pose des éléments WELTAC® par transport à commande pneumatique dans le conduit coudé
  • Permet également la distribution de petits éléments WELTAC® (tige de Ø 4 mm, longueur totale 2,6 mm), avec ou sans bague de bridage
Plus

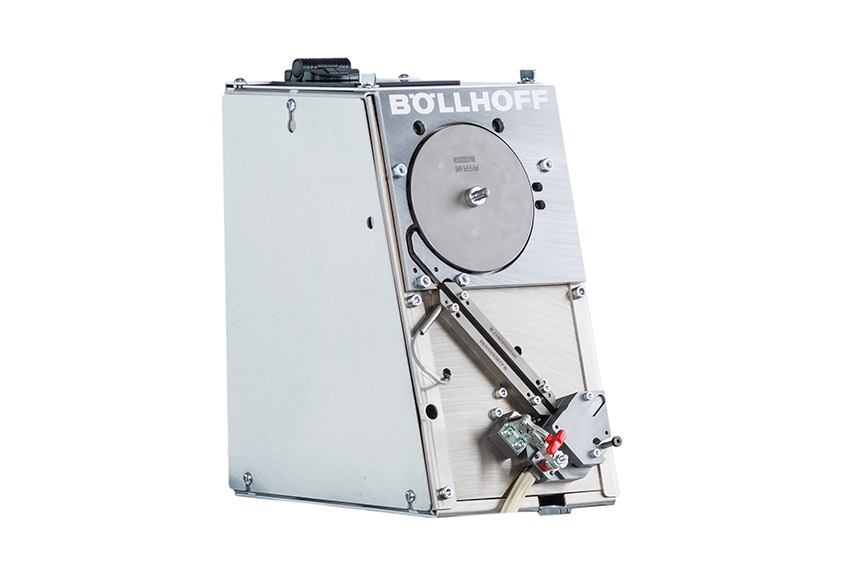

DISTRIBUTION – Distributeur d’éléments

  • Maintenance minimale pour une disponibilité maximale
  • Distribue environ 45 éléments/minute
  • Stockage d’environ 4 000 éléments (plus en option)
Plus

Téléchargements

En savoir plus en un clic : nos documents à télécharger sur le sujet.

Vous souhaitez davantage de détails ? Pour plus d'informations, vous pouvez télécharger les brochures ci-dessous.

Titre Langue Version Fichier Téléchargement
WELTAC®
Soudage d’éléments par résistance pour la conception de carrosseries d’automobiles multi-matériaux modernes
français 09/2019 6186 kB / PDF
français 09/2019 6186 kb / PDF
Portable C
Electro-hydraulic setting tool for RIVSET® and WELTAC®
anglais 03/2020 755 kB / PDF
anglais 03/2020 755 kb / PDF
