Sécurité anti-dévissage

Écrous frein HELICOIL®

Efficace et fiable. Avec les écrous spéciaux HELICOIL® pour des assemblages vissés

Résistance à de hautes températures

Les écrous frein HELICOIL® assurent des assemblages indévissables.

Une association efficace de deux composants de fixation. L'écrou frein comprend un corps d'écrou auquel est intégré un filet rapporté HELICOIL® Screwlock.

This product is made by Böllhoff

Procédé / principe

La sécurité anti-dévissage est obtenue grâce à une ou plusieurs spires polygonales de l'HELICOIL® Screwlock. Elles serrent les flancs de la vis, et créent une résistance élastique par frottement. Les couples de serrage ainsi obtenus sont conformes aux exigences de la norme ISO 2320 ou peuvent être adaptés au cas par cas.

Domaines d'application

Les écrous frein HELICOIL® sont utilisés dans les systèmes d'échappement automobiles, dans la construction mécanique, les machines de construction, les véhicules ferroviaires et les engins agricoles.

Avantages
  • Couple de serrage uniforme
    en cas de vissages répétés
  • Répartition uniforme des charges
  • Grande résistance aux fortes températures
  • Frottement uniforme

Avantages produit

De nombreux arguments pèsent en faveur de nos produits.

Découvrez les point par point.

Effet de blocage directement dans le filetage – freinage par élasticité

Contre l'auto-desserrage. Les spires de l'HELICOIL® Screwlock provoquent un serrage important sur les flancs de la vis ou du boulon vissé, pour une résistance élastique par frottement élevée et une fonction anti-dévissage optimale.

Structure modulaire

Pour davantage de sécurité les écrous haute résistance associés aux filets rapportés HELICOIL® Screwlock (rondelle en option) suppriment tout rsique de desserrage dû à une perte de précharge suite à l'utilisation de joints d'étanchéité.

Résistant aux hautes températures

L'écrou frein conserve sa rigidité même en cas de température élevée, comme dans les systèmes d'échappement. Il est en outre résistant au grippage.

Description détaillée



Fonction de l'écrou frein HELICOIL®

L'écrou frein comprend un corps d'écrou auquel est intégré un filet rapporté HELICOIL® Screwlock. La sécurité anti-dévissage est obtenue grâce à la spire polygonale de l'HELICOIL® Screwlock. Ces spires serrent les flancs de la vis ou du boulon vissé à l'intérieur. Il en résulte une résistance élastique élevée par frottement et ainsi un effet anti-dévissage contre l'auto-desserrage de l'assemblage. Selon l'application, des couples de serrage plus élevés sont possibles grâce à la présence de plusieurs spires polygonales.

Écrou frein HELICOIL®

Écrou frein HELICOIL®


Corps de base avec rondelle + HELICOIL® Screwlock = écrou-frein HELICOIL®, variante écrou à embase avec rondelle

Corps de base avec rondelle + HELICOIL® Screwlock = écrou frein HELICOIL®; variante écrou à embase avec rondelle

Variantes de produits

Chaque projet mérite sa propre solution.

Découvrez les caractéristiques des différents types de produit et trouvez la variante adaptée à votre application.

Écrou six pans

Plus

Écrou à embase

Plus

Écrou borgne

Plus

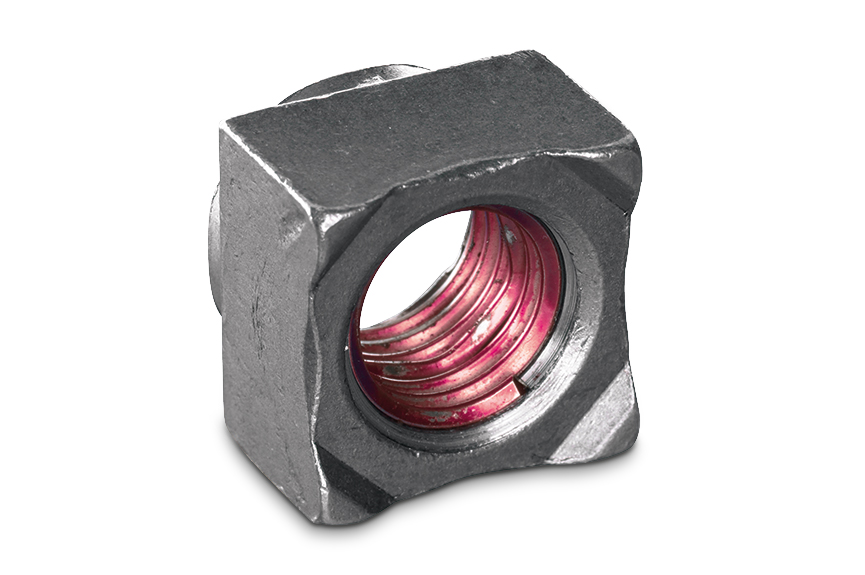

Écrou à souder

Plus

Écrou pour collecteur d'échappement

Plus

Écrou à rondelle intégrée

Plus

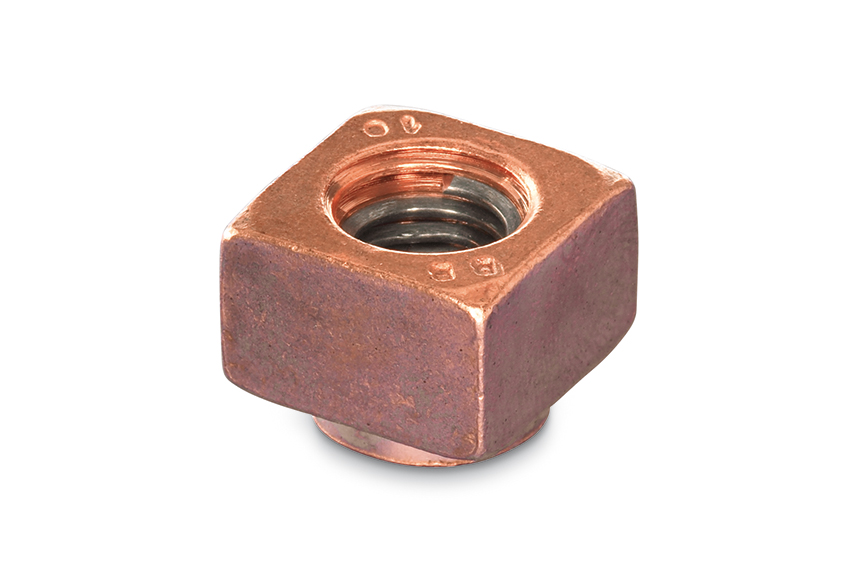

Écrou carré

Plus
