Sertissage

RIVKLE®

Systèmes de pose pour écrous et goujons à sertir

Outils de pose manuels et automatisés

Apport d'un taraudage mâle ou femelle sur des pièces de faible épaisseur

Les écrous et goujons à sertir RIVKLE® sont les solutions les plus polyvalentes pour ajouter un filetage ou un taraudage réutilisable et résistant, notamment lorsqu'un taraudage n’est pas envisageable en raison de l’épaisseur insuffisante du support. Pour garantir une pose optimale, nous proposons une large gamme d’outils allant de la pose manuelle à la pose automatisée.

Procédé et principe

Technologie de pose RIVKLE®

Processus de pose avec accès d'un seul côté

Les appareils de pose böllhoff utilisent la méthode de pose à la traction pour sertir les composants d’assemblage RIVKLE®.

L’ensemble de nos appareils de pose utilisent aujourd’hui la pose à l’effort. Cette méthode de pose consiste à venir appliquer un effort de traction afin de créer la déformation du RIVKLE®.

Elle évite le risque de mauvais sertissage lors de variations d'épaisseur de l'application.

Écrous à sertir RIVKLE® Le processus de sertissage

Pose à l'effort

Avec le procédé de la pose à l'effort, l’outil de pose génère un effort de sertissage unique sur l’ensemble de la plage de fonctionnement.

Il n'est pas nécessaire de modifier le réglage de l'outil lorsque l'épaisseur à sertir varie ou que le composant varie tant qu'il reste au même diamètre.

Bénéfices

Procure une qualité de pose constante notamment pour les applications dont l’épaisseur peut varier
Permet l’utilisation de moyens de contrôle préventifs
Réglage des appareils de pose simple et rapide
Evite la détérioration de l’appareil de pose ou du RIVKLE® en cas de second cycle de sertissage
Augmente la durée de vie des tiges de traction

Notice d’utilisation

Forum technique

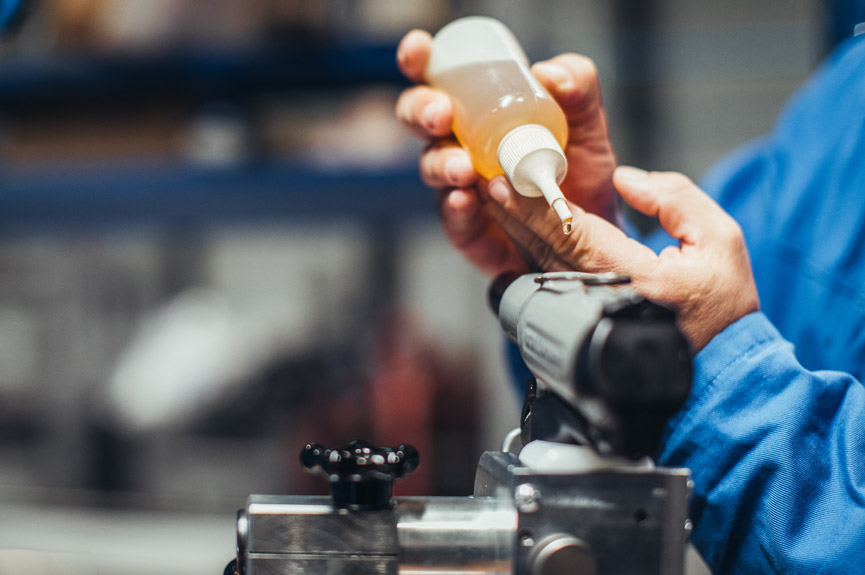

Vous recherchez la notice d’utilisation d’un outil spécifique ou vous souhaitez savoir comment entretenir votre machine ? Toutes les informations utiles sont à portée de clic.

Vers la notice d’utilisation de notre RIVKLE®

Trouvez la solution adaptée à votre application

Outils de pose manuels pour le RIVKLE®

RIVKLE® OPTEX
Outil hydraulique pour poinçonnage hexagonal et pose d'écrous à sertir RIVKLE® de M5 à M8.

Utilisation

Poinçonnages et poses individuelles

Caractéristiques techniques

Course de pose maxi : 7 mm

Outillages inclus

Épaisseur de la pièce à poinçonner : tôles en acier et en aluminium de 0,5 à 2,5 mm maxi

Poids : 2,1 kg
RIVKLE® M2007
Mode de fonctionnement

Pose et dépose grâce à la fonction de cliquet

Utilisation

Pour de petites quantités et pour les réparations

Caractéristiques techniques

Capacité : jusqu’à 2 RIVKLE®/minute

Poids : 1,2 kg
RIVKLE® BRK 01
Mode de fonctionnement

Pose et dépose du rivet par écrou moleté. Compression par effet de levier de l’outil manuel.

Utilisation

Montage individuel

Caractéristiques techniques

Capacité : jusqu’à 4 RIVKLE®/minute

Poids : 0,6 kg
RIVKLE® BRK 10
Mode de fonctionnement

Pose et dépose du rivet avec broche de perçage. Rivetage par effet de levier optimal. Réglage pratique et rapide de la course.

Utilisation

Production en petite série

Caractéristiques techniques

Capacité : jusqu’à 5 RIVKLE®/minute

Poids : 1,9 kg
RIVKLE® ES 51
Mode de fonctionnement

Pose et dépose du rivet avec manivelle. Compression par un léger effet de levier grâce à la pompe hydraulique intégrée.

Utilisation

Montage individuel

Caractéristiques techniques

Capacité : jusqu’à 4 RIVKLE®/minute

Poids : 2,7 kg

Outils de pose mécaniques pour RIVKLE®

RIVKLE® NEO P107
Le nouvel appareil de pose pneumatique RIVKLE® a été pensé et conçu pour offrir un maximum de confort, de précision et de performance.

Mode de fonctionnement

Pose à l’effort : un réglage unique par diamètre
de RIVKLE®

Le vissage du RIVKLE® se fait par simple pression
sur la tige

Le dévissage se déclenche automatiquement
à l’atteinte de l’effort de pose

Utilisation

Production en grande série

Raccord d'air centré pour droitiers et gauchers

Caractéristiques techniques

Course de pose maxi 7,0 mm

Effort de pose maximal 18 kN (de M3 à M8 acier)

Pression d’air de fonctionnement 5,5 bar min à 6,5 max

Poids sans l’outillage 2,0 kg

Niveau sonore < 70 dB (A)

Capacité jusqu’à 36 RIVKLE® /min

Fréquence d'entretien : 250 000 cycles

Méthode de vissage : pousser/tirer

Séquence de réglage : réglage et dévissage automatique

Bouton de dévissage manuel

En savoir plus sur l'outil
RIVKLE® B2007
La conception sans fil du RIVKLE® B2007 le rend très flexible. La technologie Li-ion garantit un temps de fonctionnement adéquat.

Utilisation

Conçu pour une utilisation dans des environnements industriels difficiles.

Caractéristiques techniques

Capacité : jusqu’à 24 RIVKLE®/minute

Course de pose maxi : 8 mm

M3 – M10 en acier

Pression de réglage maxi : de 3,000 kN à 22,000 kN

Poids : 2,49 kg
RIVKLE® P2007
Outil hydraulique/pneumatique multidimensionnel pour la pose d’écrous et de goujons à sertir RIVKLE®

Mode de fonctionnement

Pose d’écrous et de goujons à sertir par automatisation tactile.
Processus de rivetage avec un seul commutateur d’actionnement. Dispositif de contrôle de la pression d’installation. Réglage de la pression par code couleur.

Utilisation

Production en moyenne et grande série

Caractéristiques techniques

Capacité : jusqu’à 32 RIVKLE®/minute

Course de pose max. : 7 mm

M4 - M10 acier ; M5 - M12 aluminium ; M4 - M8 acier inoxydable

Pression de réglage max. : 21 000 N

Poids : 2,2 kg
RIVKLE® P2007 PN
Outil hydraulique/pneumatique multidimensionnel pour écrous et goujons à sertir RIVKLE® PN

Mode de fonctionnement

Pose des écrous et goujons à sertir par automatisation tactile - processus de rivetage avec un seul commutateur d’actionnement.

Dispositif de contrôle de la force d’installation.

Contrôle de la force pendant la pose, réglage de la force par code couleur.

Utilisation

Production en moyenne et grande série

Caractéristiques techniques

Capacité : jusqu’à 15 RIVKLE®/minute

Course de pose max. : 14 mm

M4 - M8 acier

Pression de réglage max. : 14 500 kN

Poids : 2,4 kg
RIVKLE® P3007 PN
Outil hydraulique/pneumatique multidimensionnel pour écrous et goujons à sertir RIVKLE® PN

Mode de fonctionnement

Pose des écrous et goujons à sertir par automatisation tactile – processus de rivetage avec un seul commutateur d’actionnement.

Dispositif de contrôle de la force d’installation.

Contrôle de la force pendant la pose, réglage de la force par code couleur.

Utilisation

Production en moyenne et grande série

Caractéristiques techniques

Capacité : jusqu’à 14 RIVKLE®/minute

Course de pose max. : 14 mm

M8 et M10 acier et acier inoxydable

Pression de réglage max. : 25 000 kN

Poids : 3,1 kg

Outils de pose automatisés pour RIVKLE®

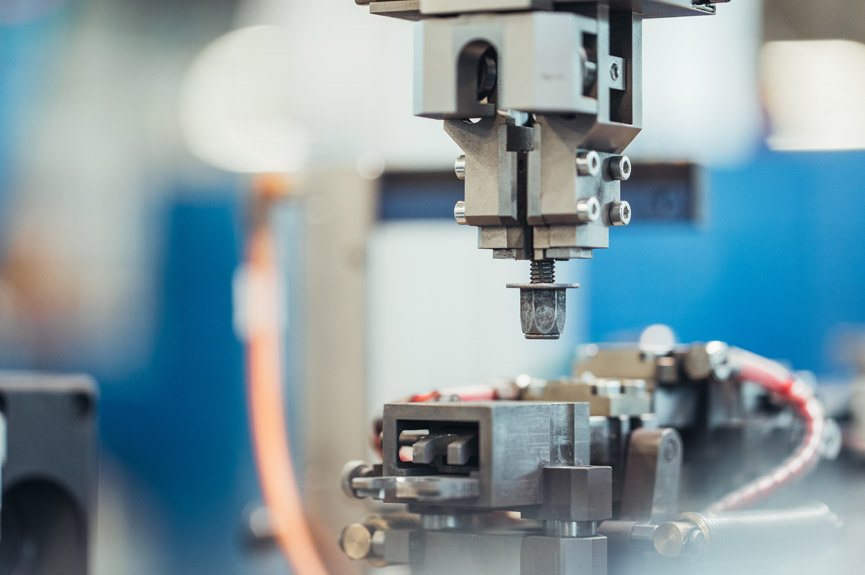

RIVKLE® EPK
Mode de fonctionnement

Outil à régulation de pression et de contrôle de la course pour un contrôle de qualité complet du processus de rivetage, avec signal d’avertissement de défaut. Pose du RIVKLE® grâce à l’automatisation tactile sur la broche et dépose automatique après le rivetage.

Variantes

RIVKLE® EPK dans les versions EPK C (de M4 à M10) ou EPK HP (de M8 à M14)

EPK C avec tête de pose à pistolet ou à barre

EPK HP avec tête de pose à barre ; version EPK C avec force de rivetage accrue.

Utilisation

Production en grande série

Normes de qualité élevées

Pièces de sécurité

Obligation de documentation

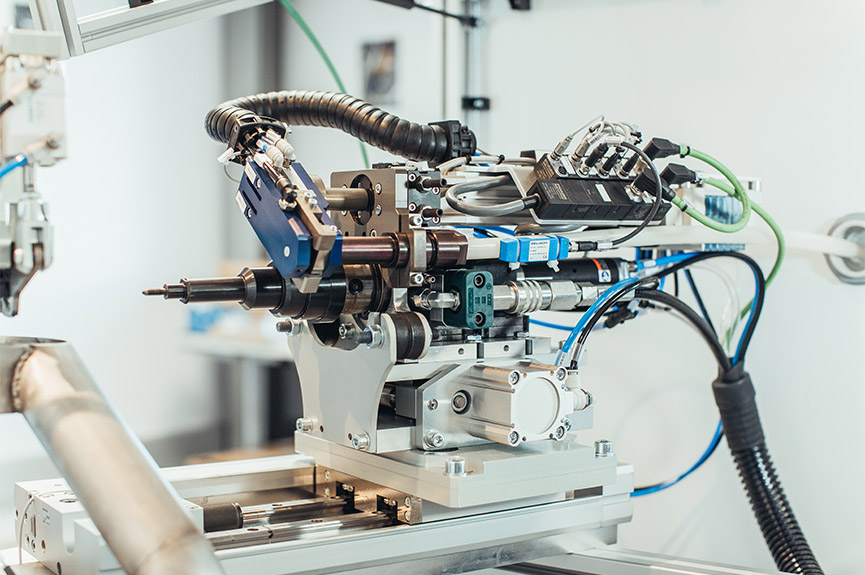

RIVKLE® HSA 2.0
Mode de fonctionnement

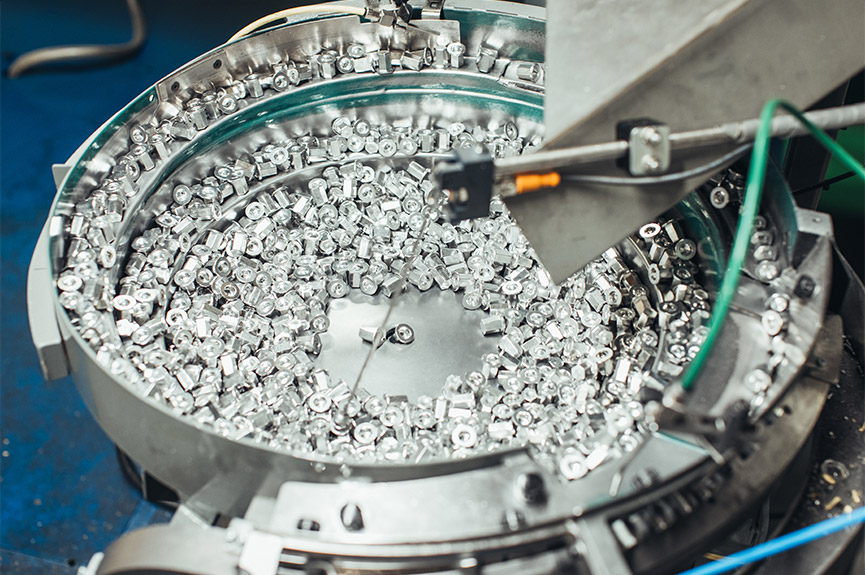

Cette tête de sertissage est adaptée à la pose automatisée d’écrous et de goujons à sertir. Les rivets aveugles RIVKLE® sont alimentés par des convoyeurs à spirale vibrante ou d’autres systèmes de distribution. Le contrôle du processus est intégré. Les écrous et goujons à sertir RIVKLE® à tige hexagonale peuvent être introduits facilement et directement dans toutes les positions spatiales, même à l’envers.

Caractéristiques techniques

Temps de chargement : env. 2,8 secondes

Processus de rivetage : env. 2 secondes

Course de pose max. : 28 mm

Force de pose max. : de 5 000 à 32 000 kN

Poids : 23 kg

Accessoires

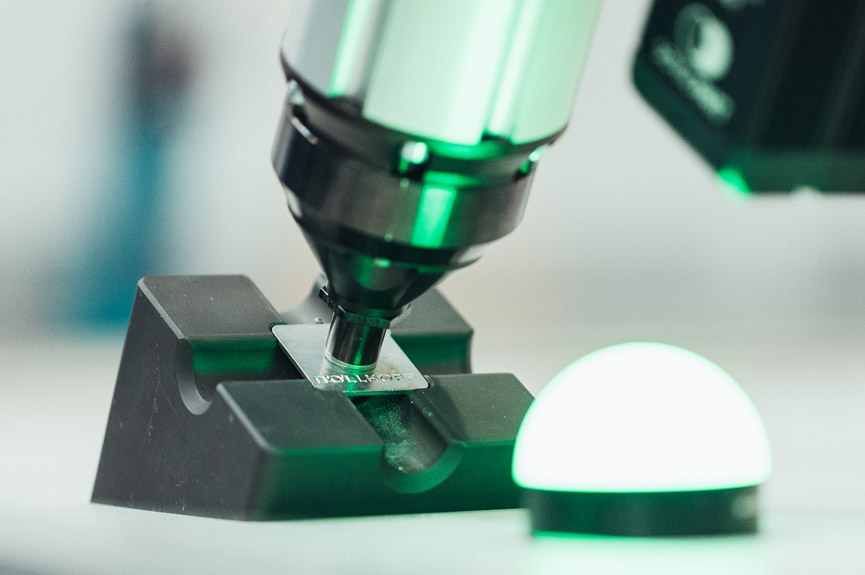

RIVKLE® FC340
Adapté aux outils de pose : RIVKLE® B2007, P1007, P2007, P3007, P2007 PN et P3007 PN.

Propriétés

Plage de mesure : de 0 à 40 kN

Précision de mesure : ± 3 %

Domaine d’application : de M3 à M16

Avantages

Fonctionnement simple : un cycle de rivetage → affichage de la force de rivetage

Aucune configuration n’est nécessaire

Compatible avec tous les outils de pose RIVKLE® à force contrôlée
