Creazione filettatura

AMTEC®

Bloccaggio sicuro e senza tensioni con gli inserti filettati AMTEC® ad alta resistenza per materiali plastici.

Panoramica dei contenuti


Inserti filettati metallici per materiali plastici

AMTEC® è l'acronimo di «After Moulding TEChnology» e si riferisce all'installazione di inserti filettati in materie plastiche dopo il processo di stampaggio.

Oggi il mondo delle costruzioni leggere non può più essere immaginato senza i materiali plastici che vengono utilizzati in sempre più settori. Le materie plastiche spesso sostituiscono i metalli per via della loro  grande flessibilità di installazione e al loro design. Grazie alle loro eccellenti proprietà meccaniche, al peso ridotto e ai bassi costi di produzione, oggi i materiali plastici sono diventati un componente fondamentale dell'industria. Gli inserti filettati AMTEC® rendono possibile la realizzazione di effetti sinergici tra la resistenza dei metalli e la plastica.

This product is made by Böllhoff

Procedimento / Principio

Gli inserti filettati AMTEC® sono realizzati per essere montati dopo il processo di stampaggio (after moulding). Il risultato è un'efficace filettatura ad alta resistenza all'usura in componenti in plastica di alta qualità.

Campi di applicazione

Gli inserti filettati AMTEC® sono ideali per essere montati in pezzi realizzati in materiali termoplastici o termoindurenti e FRP o CFRP. Esempi: airbag, interni delle auto, sistemi di condizionamento o arredamento di uffici.

Vantaggi
  • Cicli brevi di iniezione
  • Nessun pericolo di danneggiamento
    dello stampo ad iniezione
  • Nessuna fessurazione dovuta a tensioni
  • Ancoraggio sicuro e senza tensioni
  • Alta resistenza allo strappo
  • Nessun deterioramento della filettatura contrariamente alle viti

Galleria dei prodotti

HITSERT® 2 – Inserto filettato con anello a tenuta stagna

Inserti filettati per posa termica

00:34

Vantaggi del prodotto

Prodotti di alta qualità

Punti di forza e alternative. Punto per punto.

Cicli di iniezione più brevi

Nessuna perdita di tempo. Il processo di stampaggio a iniezione avviene automaticamente e senza l'inserimento di parti metalliche.

Nessun danneggiamento dello stampo ad iniezione

Produzione sicura. Senza parti metalliche
che possono cadere.

Ancoraggio resistente e senza tensioni

Elevata resistenza allo strappo e alla torsione. Con la posa termica, dopo il raffreddamento della plastica, l'inserto rimane bloccato in posizione senza che si generino tensioni interne.

Riduzione dei costi di produzione

Massima qualità e costi ridotti. Gli inserti filettati AMTEC® sono appositamente ideati per essere montati dopo il processo di stampaggio (after moulding). Creano un'efficace filettatura resistente che non si deteriora in componenti in plastica di alta qualità.

Descrizione dettagliata



Procedura di installazione AMTEC® – Saldatura per posa termica

La saldatura per posa termica è un comprovato procedimento per l'inserimento di inserti filettati metallici in pezzi stampati termoplastici. Durante il processo monofase, l'inserto metallico  trasferisce calore nella zona di saldatura del materiale plastico. La fusione della plastica in corrispondenza della superficie di contatto innesca il processo di assemblaggio durante il quale la massa plastificata penetra nelle scanalature fino ad ottenere un assemblaggio perfetto.

Procedimento di installazione AMTEC® – Saldatura di elementi a caldo (HES)


Procedura di installazione AMTEC® – Saldatura per resistenza elettromagnetica

La saldatura per resistenza elettromagnetica è un procedimento sviluppato da KVT Bielefeld per assemblare componenti in metallo e materiali termoplastici. L'inserto filettato viene riscaldato attraverso un campo elettromagnetico a corrente alternata senza alcun contatto. La superficie del componente di plastica a contatto con l'inserto si plastifica. Durante il processo di assemblaggio simultaneo, il materiale fuso viene spinto negli incavi interni.
Gli elementi metallici di qualsiasi dimensione vengono riscaldati molto velocemente (ca. 2 – 6 sec.). Una volta disattivata l'energia, il materiale fuso si raffredda velocemente e ciò consente di raggiungere una precisione di montaggio di ben 0,05 mm.

Procedimento di installazione AMTEC® – Saldatura a resistenza elettromagnetica (EWS)


Procedura di installazione AMTEC® – Saldatura per ultrasuoni

La saldatura per ultrasuoni è un procedimento che in origine è stato sviluppato per assemblare materiali termoplastici. La frizione sulla superficie di assemblaggio e l'assorbimento delle vibrazioni delle parti da assemblare provocano in tempi brevissimi lo scioglimento del materiale plastico. Successivamente avviene il processo di assemblaggio. L'energia necessaria viene generata nell'apparecchio ad ultrasuoni sotto forma di tensione alternata, che viene convertita in vibrazioni meccaniche (20 – 40 kHz) e infine convogliata mediante un sonotrode. Con l’inserimento degli inserti filettati (metallici M 2 – M 6) nel materiale termoplastico, il materiale fuso viene spostato nelle aree interne e negli incavi.

Procedimento di installazione AMTEC® – Saldatura a ultrasuoni (USS)

Versioni del prodotto

Ogni progetto merita una soluzione su misura

Scoprite di più sui nostri prodotti e trovate la soluzione ottimale per la vostra particolare applicazione
Saldatura per posa termica

HITSERT® 2

Gli inserti filettati HITSERT® 2 sono specialmente ideati per installazioni per posa termica. Sono disponibili in diversi modelli e tipologie di filettature.

Altro
Posa termica, avvitamento

HITSERT® 3

L'inserto HITSERT® 3 è un inserto universale conico per materiali termoplastici.

Altro
Saldatura a ultrasuoni

SONICSERT®

Gli inserti filettati SONICSERT® sono particolarmente indicati per la saldatura a ultrasuoni.

Altro
Inserti automaschianti

QUICKSERT®

Gli inserti automaschianti QUICKSERT® sono disponibili con e senza flangia.

Altro
Inserti automaschianti

QUICKSERT® Hex

Gli inserti automaschianti QUICKSERT®  sono disponibili con e senza flangia.

Altro
Inserti automaschianti

QUICKSERT® Plus

Gli inserti automaschianti QUICKSERT® Plus sono disponibili con e senza flangia.

Altro
Ancoraggio a espansione

EXPANSIONSERT 1

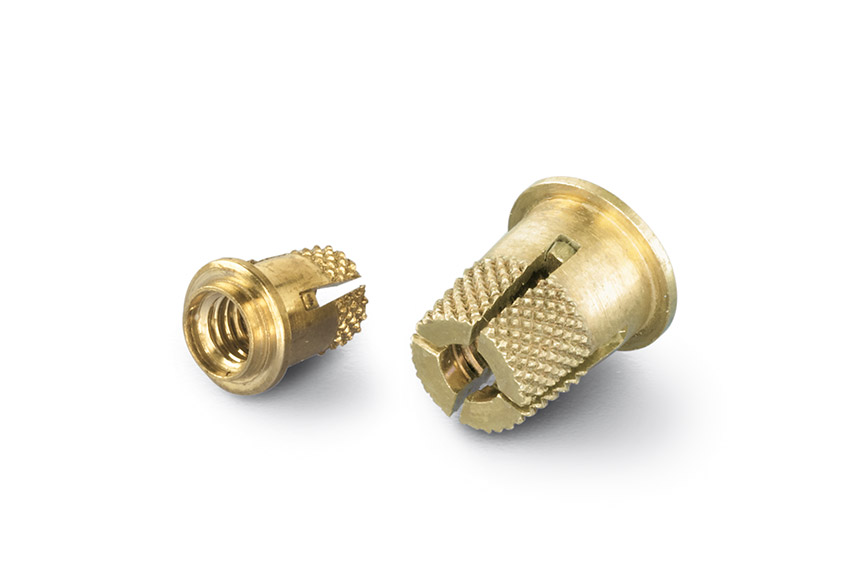

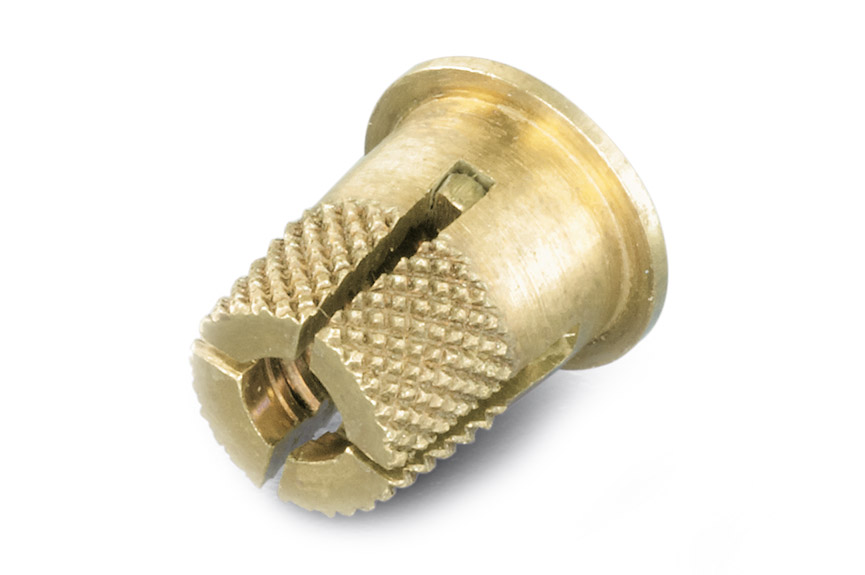

Gli inserti filettati EXPANSIONSERT 1 sono inserti universali per ancoraggio a espansione in componenti termoplastici e termoindurenti.

Altro
Ancoraggio a espansione

EXPANSIONSERT 2

Gli inserti filettati EXPANSIONSERT 2 sono progettati per un ancoraggio a espansione in resina composita, PUR, elastomeri, schiume dure e materiali compositi di legno.

Altro
Ancoraggio a espansione

SPREDSERT® 1

L'inserto filettato SPREDSERT® 1 è la soluzione più adatta per l'ancoraggio a espansione in materiali termoplastici.

Altro
Ancoraggio a espansione

SPREDSERT® 2

Gli inserti filettati SPREDSERT® 2 vengono impiegati per l'ancoraggio a espansione in materiali termoindurenti.

Altro
Ancoraggio a espansione

SPREDSERT® con flangia di trattenimento

Gli inserti filettati SPREDSERT® per ancoraggio a espansione per componenti termoplastici e termoindurenti sono dotati di una flangia di trattenimento.

Altro
Ancoraggio a espansione

QUICKSERT® a espansione

Gli inserti ad espansione QUICKSERT® di tipo 1230 per ancoraggio a espansione vengono impiegati con componenti termoplastici e termoindurenti.

Altro

Download

Per saperne di più su misure, tabelle e applicazioni: ecco le nostre brochure.

Scaricate il catalogo del prodotto o il pdf del tema a cui siete interessati.
