高速接合

RIVTAC®

下穴不要の高速締結



High-speed joining

RIVTAC®は、短時間で様々な材料を締結する事が可能です。

RIVTAC®は、下穴も要らず片側アクセスで、非常に短いサイクルタイムでの接合を可能にします。

この製品はBöllhoff製です。

メソッド / 動作原理

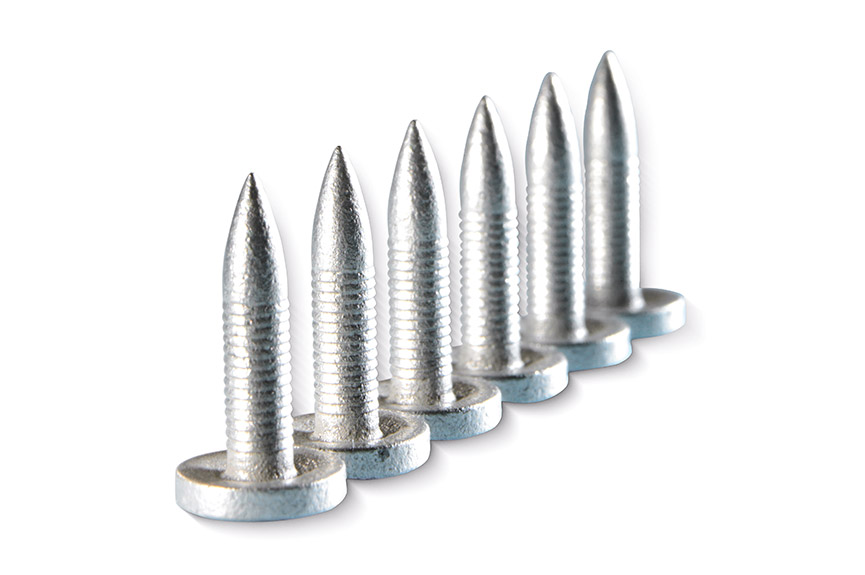

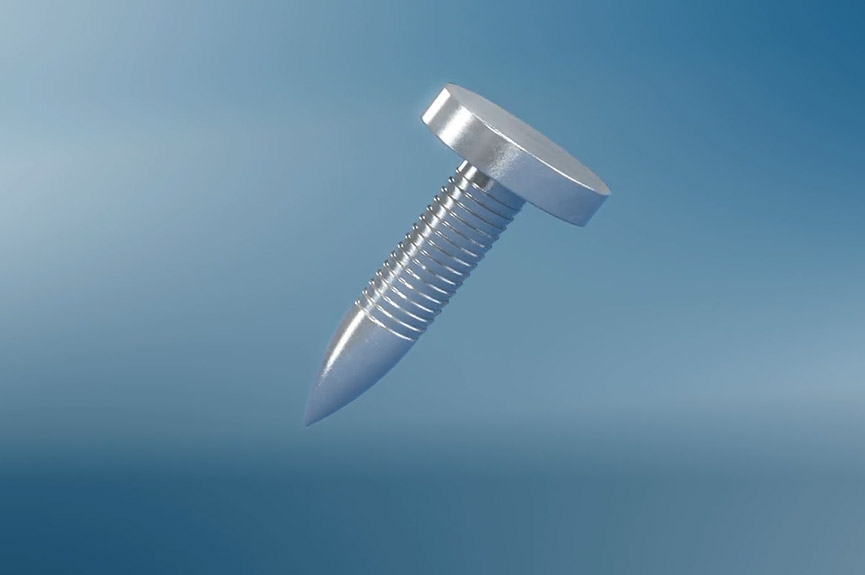

1stepで簡単かつ短時間で締結します。タックは、下穴無しで母材を貫通し効率的に接合する事ができます。

アプリケーション

RIVTAC®は、アルミニウム、スチール、プラスチック、非鉄金属の接合、ならびにこれらの材料の混合接合、多層接合およびハイブリッド接合に適しています。

製品の利点
  • 片側アクセスで下穴不要
  • 接合時間、サイクルタイムを最小限に削減
  • 高強度材の締結
  • マルチマテリアル、多層接合、ハイブリッド接合
  • 接着技術との併用

製品の利点

当社の製品を選ぶ理由は、たくさんあります。

強度とオプション

下穴無しでの片側接合

中空体、ハウジングまたは片側アクセス可能な部品に最適です。

接合時間とサイクルタイムを最小限に削減

タックが締結されている間に、次のタックが準備されます。装填時間は0.9〜1.5秒です。

幅広いアプリケーション

昨今の車両および車体設計の開発においてますます重要となっているマルチマテリアル、またはハイブリッド接合に理想的です。

詳細な説明



Fast and effective

タックは母材に対し、高速で進入していきます。接合部の温度は一時的に上昇し、流動性が改善されると、母材がタックのフランジ裏に移動します。その結果、高いフォームフィッティングが得られます。特に高強度の鋼材の場合、母材の押圧と圧縮による非確動の結合となります。

RIVTAC<sup>®</sup>セッティング手順–1)位置決め2)入力3)浸透性4)ブレーシング

締結プロセス

1)クランプ
2)侵入
3)貫通
4)ブレーシング

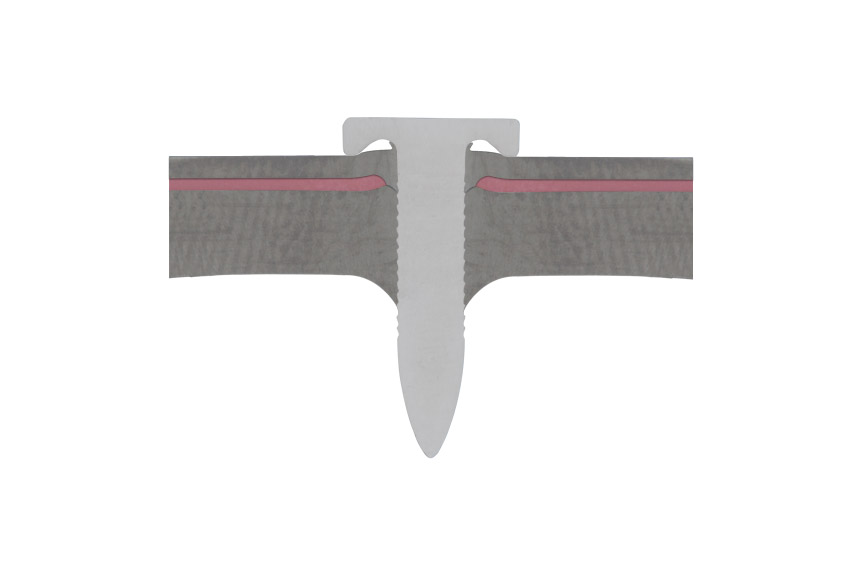

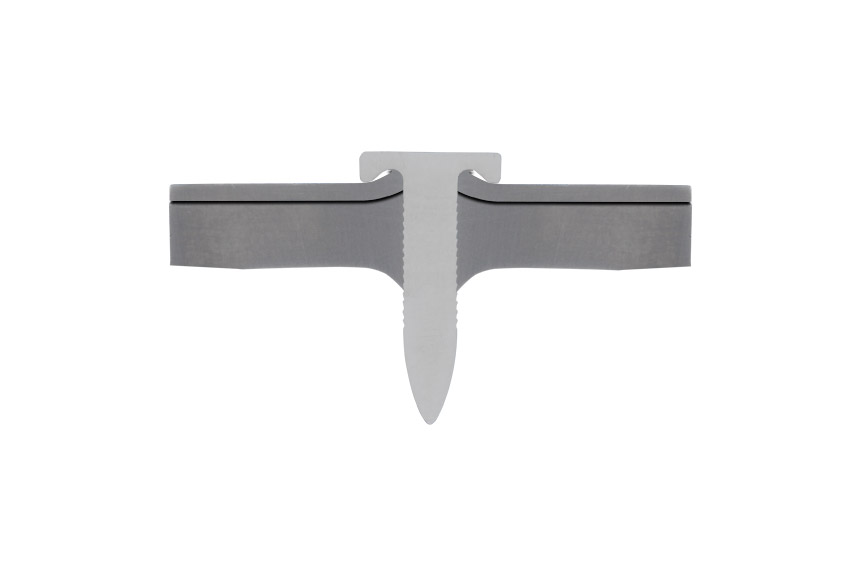

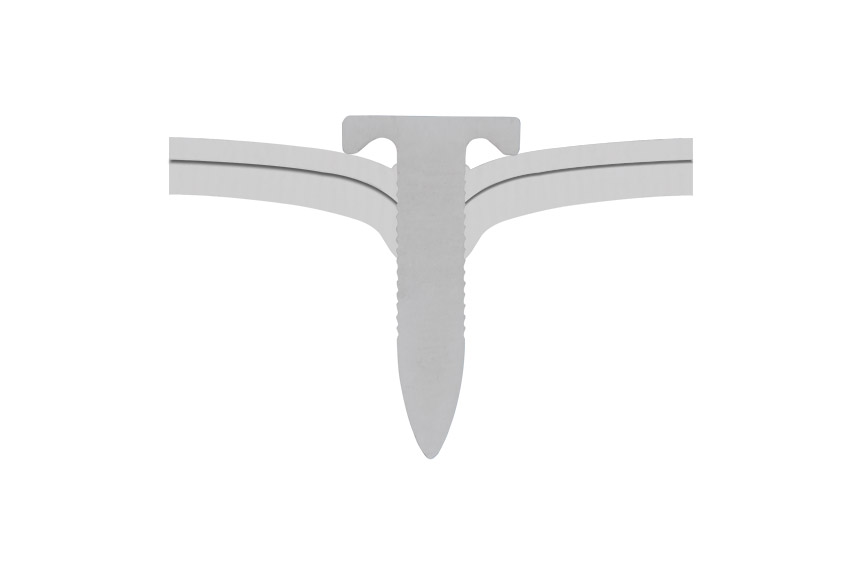

RIVTAC®締結断面–1)リンググルーブ2)ドラフト3)タック4)上板5)下板

RIVTAC®
締結断面

1)リンググルーブ
2)ドラフト
3)タック
4)上板
5)下板
