金属のスレッド形成

HELICOIL®

豊富な選択肢 - シンプルな手動取り付けツールから標準ツール、全自動コンプリートシステムまで。

HELICOIL® Smart用取り付けマンドレル - 折る必要のないタング付きスレッドインサート

母材のネジ山補強

高強度締結の実現

当社の組立ソリューションは、全自動または半自動のワークステーションとして設計されています。お客様のご要望に応じて、オペレーター、ハンドリングシステム、ロータリーインデキシングシステム、トランスファーシステムで部品を取り扱えます。当社の組立ソリューションをご覧ください。

方法と原理

HELICOIL®取り付けプロセス

HELICOIL®スレッドインサートは、フランクからフランクへの力をパイロットスレッドに伝えることで、高強度、耐摩耗性、耐熱性の高いスレッドを最高精度で作り出します。HELICOIL® Plusの1回転目の直径を小さくすることにより、ねじのようにスレッドインサートを取り付けることを実現しました。

HELICOIL®スレッドインサートは複雑なルールがないため、簡単で費用対効果に優れています。1つのアプリケーションから大量生産まで、効率的な組み立てのために、手動および自動の取り付けツールを幅広く提供しています。

HELICOIL®システムは、規格への適合性と容易な取り付けを両立しています。

詳細な取り付け手順

コアホールドリリング

 標準ツイストドリルを使用できます。
スレッドカットの前に、カウンターシンクやバリ取りのために90°カッターを使用します。カウンターシンクの外径=DHC+0.1mm。

HELICOIL®コアホールドリリング

スレッドカット

HELICOIL® Plusのパイロットスレッドの切削には、当社システムオリジナルのHELICOIL®タップを使用する必要があります。パイロットスレッドがゲージとの一致を確認するために、HELICOIL®プラグゲージを使用します。

HELICOIL®スレッドカット

スレッド形成

スレッドフォーマーを使って、チップレスな雌ねじを素早く簡単に作ることができます。

HELICOIL®スレッド形成

スレッドの取り付け

手動取り付けツール、自動取り付けツール、または完全自動化ソリューションで取り付けを行うことができます。

HELICOIL® Plus Free Running 金属用スレッドインサート

アプリケーションに適したソリューション

HELICOIL®タップ

HELICOIL® Plusのパイロットスレッドの切削には、システム専用のオリジナルHELICOIL®タップを使用する必要があります。適切な手動タップと自動タップのラインナップを提供しています。

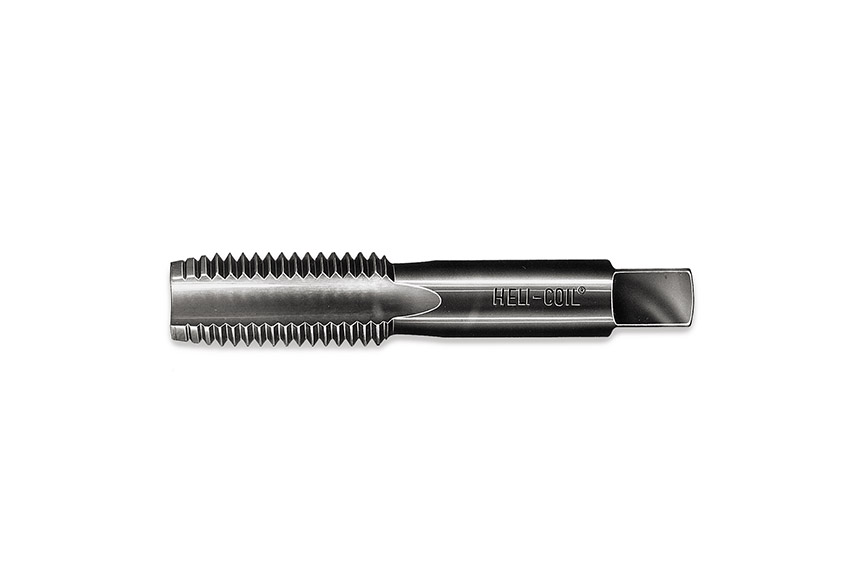

  • ハンドタップ

    • 強度等級700N/mm2までの材料が加工可能。
    • 十分なタッピングスペースがある場合のブラインドホール専用。
    • 完全に切り取られたスレッドの長さより1d深いことが必要。
  • マシンタップ

    用途に応じて、様々なマシンタップを選択できます。

  • 複合ドリルと切削ツール

    HELICOIL® の保持スレッド用ドリル・タップ複合ツール0142.0は、損傷したミリねじの並目スレッドと細目スレッドに対応。下穴加工(タップドリル)不要。

  • メカニカルスレッドフォーマー

    HELICOIL® のスレッドインサートの公差クラス5H(6H mod.)の保持スレッドをチップレスで製作用のHELICOIL® フォーミングタップ。成形タップには潤滑溝を設け、大深度でも適切な潤滑ができます。

  • プラグゲージ

    スレッド切削ツールで製作されたHELICOIL® スレッドインサートの保持スレッドがゲージとの一致を確認するためのプラグゲージ。

HELICOIL®取り付けマンドレル

HELICOIL® Plus、HELICOIL® Tangfree – フリーランニングとスクリューロック、HELICOIL® Smartフリーランニングを取り付けるための様々な形状の取り付けマンドレルです。

  • HELICOIL® Plus

    以下のツールに適用

    • 電動取り付けツール – タイプE S 206およびE S 410
    • バッテリー駆動ツール – タイプB S 206およびB S 824
    • 空圧式ツール – P S 412およびP S 1216


    利点

    • 迅速な交換が可能
    • ツールのコスト削減
    • ピックアンドプレース加工が可能

  • HELICOIL® Tangfree

    以下のツールに適用

    • 電動取り付けツール – タイプ E-S 206およびE-S 410
    • バッテリー駆動 – タイプ B-S 206およびB-S 824
    • 空圧式ツール – P-S 412およびP-S 1216
  • HELICOIL® Smart

    HELICOIL® Smart フリーランニングの取り付け用デプスストップ付き取り付けマンドレル、寸法はM 4~M 12です。

    以下のツールに適用

    • 空圧式取り付けツール - P-S 408S、P-S 10S、P-S 12S

HELICOIL®ツール(取り付けマンドレル付き)

HELICOIL® Plus、HELICOIL® Tangfree、HELICOIL® Smartのスレッドインサートの加工用です。基本的に取り付けツールは3種類に分かれます。加工するHELICOIL®スレッドインサートの本数、ワークのタップの位置、スレッドの大きさによって選択します。

  • タイプP-S 408S

    技術データ

    • アイドルスピード:p = 6.3 bar時1500 rpm (空気圧で調整可能)
    • 空気消費量:p = 6.3 bar時5.5 l/s
    • トルク:M = 4.5 Nm
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量:0.8 kg

    サイズ別のHELICOIL® Smart取り付けマンドレル(デプスストップ付き)は別途注文が必要です。

  • タイプP-S 10S

    技術データ

    • アイドリングスピード:p = 6.3 bar時600 rpm(空気圧で調整可能)
    • 空気消費量:p = 6.3 bar時5.5 l/s
    • トルク:M = 7 Nm
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量:1.1 kg

    サイズ別のHELICOIL® Smart取り付けマンドレル(デプスストップ付き)は別途注文が必要です。

  • タイプP-S 12S

    技術データ

    • アイドルスピード:p = 6.3 bar時380 rpm(空気圧で調整可能)
    • 空気消費量:p = 6.3 bar時5.5 l/s
    • トルク:M = 10 Nm
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量:1.1 kg

    サイズ別のHELICOIL® Smart取り付けマンドレル(デプスストップ付き)は別途注文が必要です。

  • タイプB-S 206

    技術データ

    • アイドルスピード:2ステージ200 rpm & 600 rpm、リバーシブル
    • トルク:21段階調整可能、0.3~2.9 Nm、最大4.4 Nm
    • ツールホルダー:1/4インチ六角ソケット
    • 重量(バッテリー含む):0.5 kg
    • バッテリー:3.6 V、1.5 Ah、充電時間 30 分。

    適切な取り付けマンドレルを別途注文する必要があります。

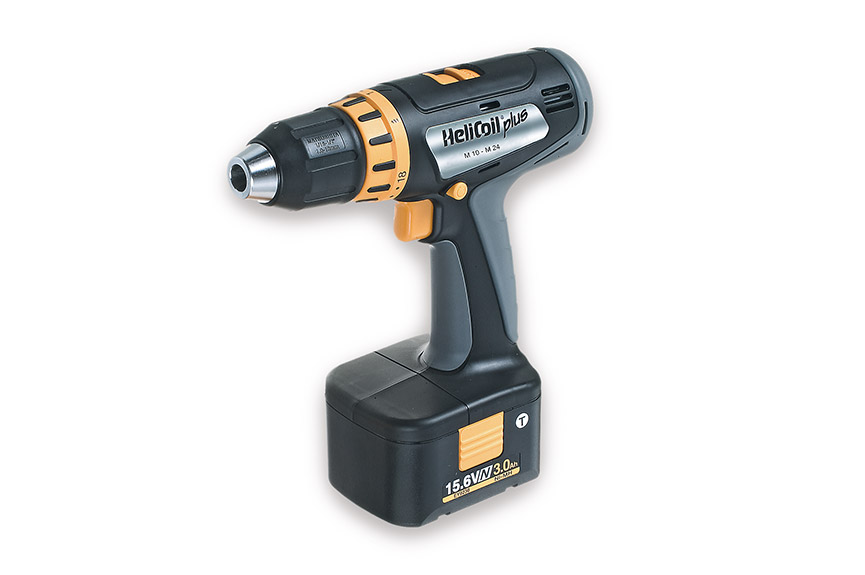

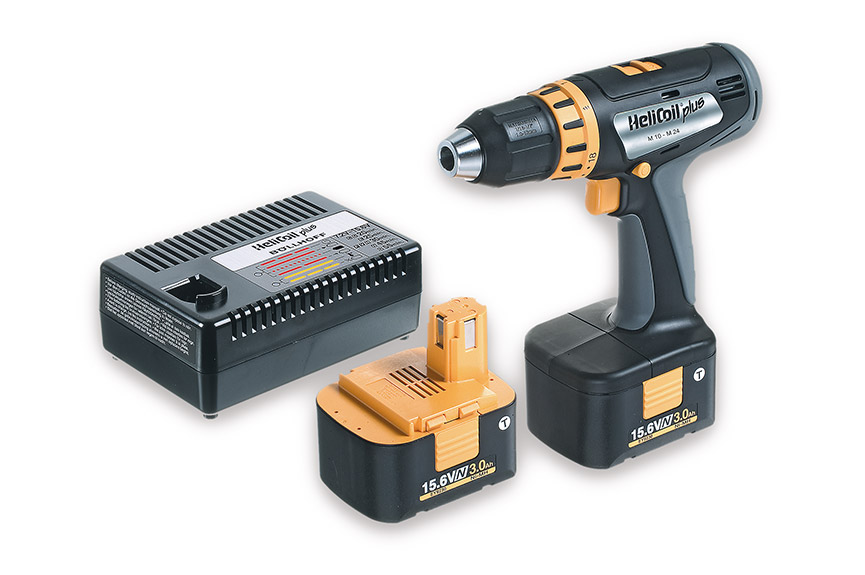

  • タイプB-S 824

    技術データ

    • アイドルスピード:
      • ステージ1 / 可変 65~450 rpm、リバーシブル
      • ステージ2 / 可変 200~1450 rpm、リバーシブル
    • トルク:19段階の調整可能、1~6.9 Nm / 最大 31.9 Nm
    • ツールホルダー:セルフセンタリングチャック、1.0~13 mm
    • 重量(バッテリー含む):2.0 kg
    • バッテリー:15.6 V、3 Ah、充電時間 45 分。

    適切な取り付けマンドレルを別途注文する必要があります。

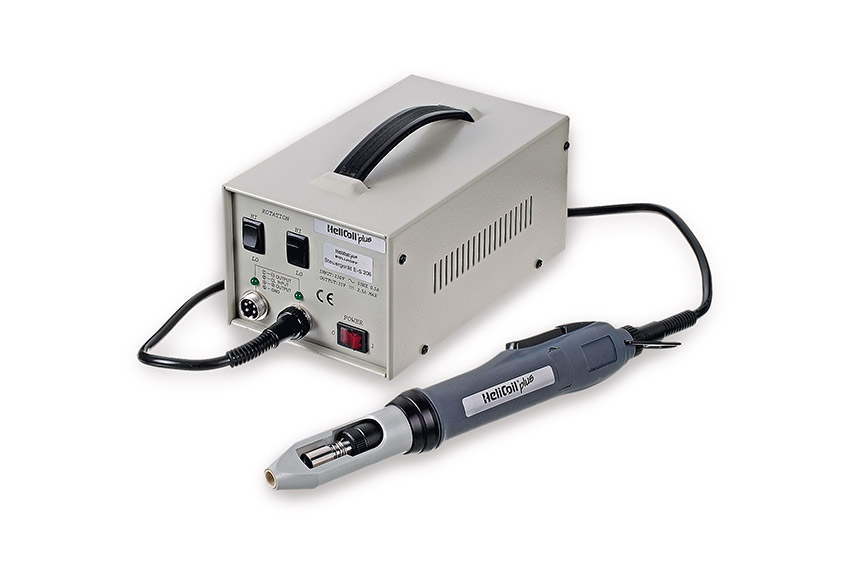

  • タイプE-S 206

    技術データ

    • アイドルスピード:720 rpm
    • 出力電圧:35 V DC
    • トルク:M = 0.45~0.95 Nm
      (無段階シャットオフクラッチ)
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量:0.31 kg

    適切な取り付けマンドレルを別途注文する必要があります。

  • タイプE-S 410

    技術データ

    • アイドルスピード:1200 rpm (可変) – ねじ込み深さに到達時自動反転
    • トルク:0.9~3 Nm(制御装置で設定トルクを調整可能)
    • ツールホルダー:クイックチェンジチャック1/4インチ六角ソケット、取り付けマンドレル用ラジアルベアリング付き
    • 重量:0.57 kg

    適切な取り付けマンドレルを別途注文する必要があります。

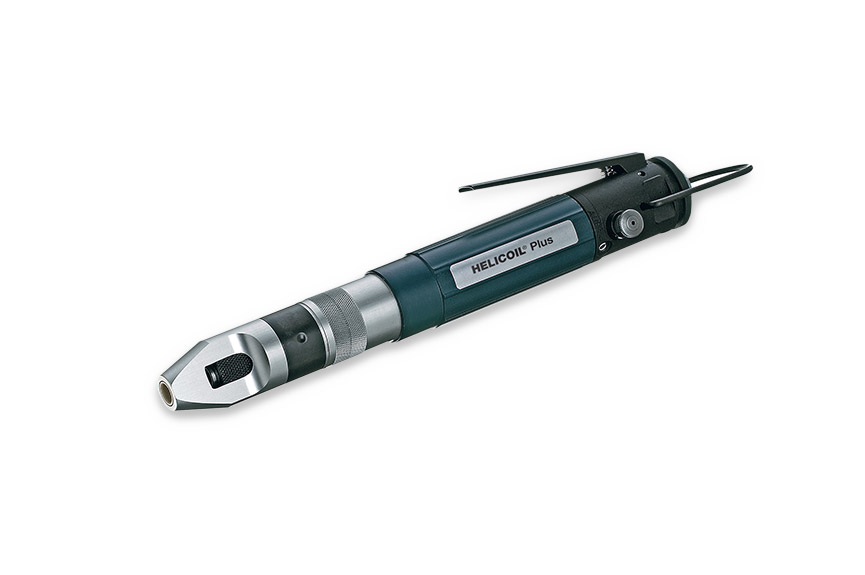

  • タイプP-S 412

    技術データ

    • アイドルスピード:p = 6.3 bar時1500 rpm
      (空気圧で調整可能)
    • 空気消費量:p = 6.3 bar時5.5 l/s
    • トルク:M = 1.2~4.5 Nm
      (可変調整シャットオフクラッチ)
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量: 0.8 kg
  • タイプP-S 1216

    技術データ

    • アイドルスピード:p = 6.3 bar時950 rpm
      (空気圧で調整可能)
    • 空気消費量:p = 6.3 bar時5.5 l/s
    • トルク:M = 1.2~5.5 Nm
      (可変調整シャットオフクラッチ)
    • ツールホルダー:ラジアルベアリング付き1/4インチ六角ソケット
    • 重量:0.8 kg

    適切な取り付けマンドレルを別途注文する必要があります。

プレワインダー付きHELICOIL®ツール

HELICOIL® Classic、HELICOIL® Plus、HELICOIL® Tangfreeのスレッドインサートの加工用に使います。HELICOIL®のスレッドインサートのルースとマガジンを加工するためのピッチ制御の手動取り付けツールです。

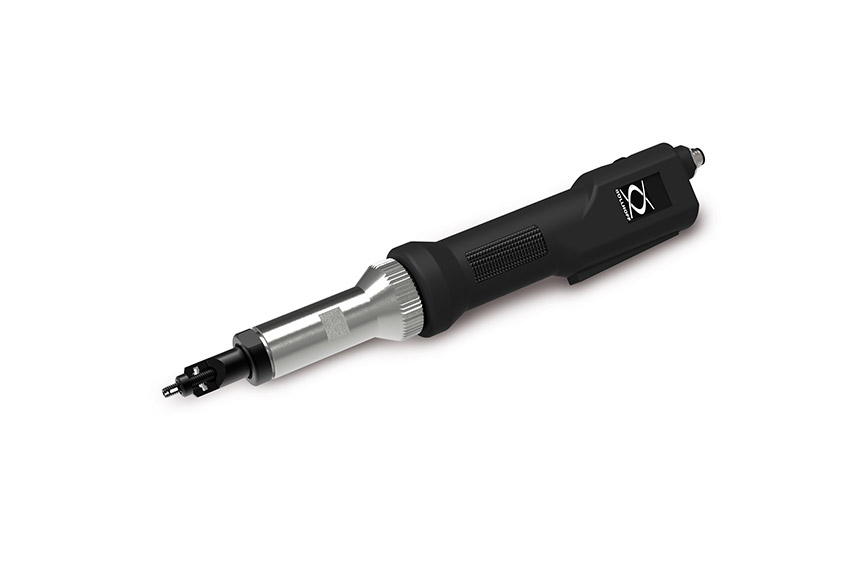

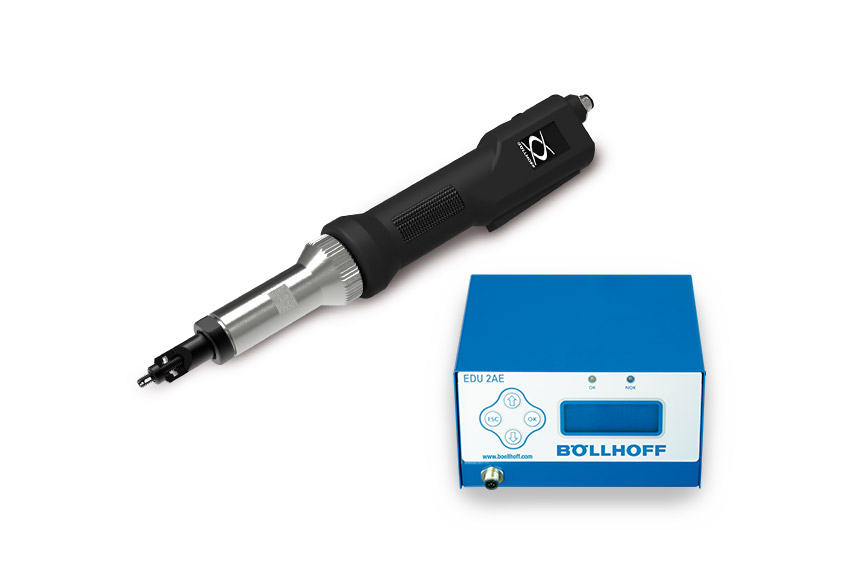

  • タイプE-PSG

    技術データ

    • アイドルスピード:1200 rpm
      (可変) – ねじ込み深さに到達時自動反転
    • トルク:0.9~3 Nm(制御装置で設定トルクを調整可能)
    • ツールホルダー:P-PSG 256プリウインダ用コネクション
    • 重量:0.75 kg

    交換単位は、HELICOIL® の種類とサイズに応じて決まります。

  • タイプE-PSG 256クイックエクスチェンジ

    このツールは、コントロールユニット、クイック交換システム( )を含む電気モーター(タイプ Pluto 3)、サイズ関連アダプター付きBitBox、基本ツールで構成されています。

    利点

    • 様々なHELICOIL® のタイプ、寸法、長さに対応した交換ユニットを迅速に交換
    • 時間の節約
    • ブラシレスモーターの採用により、クリーンルームでの使用も可能
    • コンパクトで持ち運びに便利なツール

    交換ユニットとBitBoxは、HELICOIL® の種類とサイズによって決まります。

  • タイプP-PSG 256/714/1626

    取り付けツールは、可逆圧縮空気モーターとサイズ関連交換ユニットを備えています。
    HELICOIL® の取り付け深さは、補正ディスクを交換することで調整できます。
    中・大規模生産におすすめのツールです。

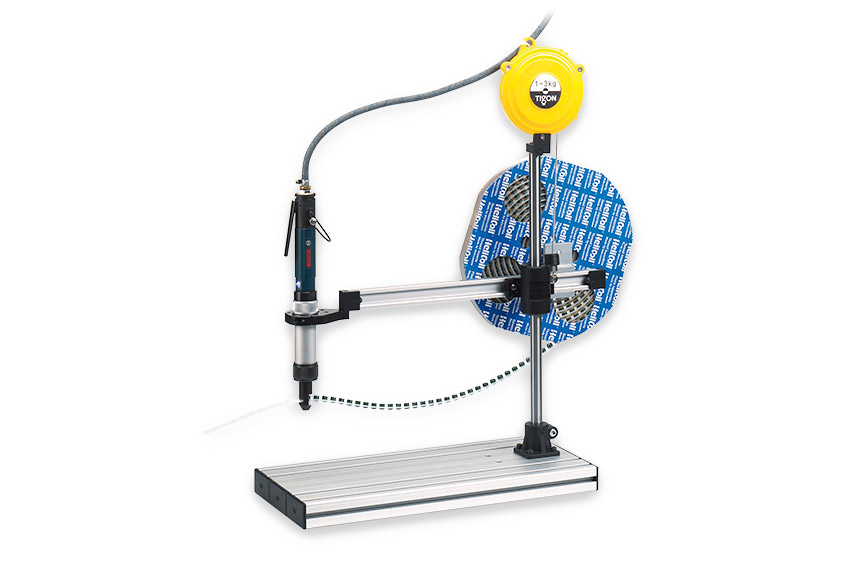

  • タイプP-PSG 256SF/714SF

    取り付けツールは、可逆圧縮空気モーターとサイズ関連交換ユニットを備えています。
    HELICOIL® の取り付け深さは、補正ディスクを交換することで調整できます。
    中・大規模生産におすすめのツールです。

HELICOIL®マニュアルツール

HELICOIL® ClassicおよびHELICOIL® Plusのスレッドインサート用手動ツールには、ピッチコントロール付きとピッチコントロールなしの二種類があります。

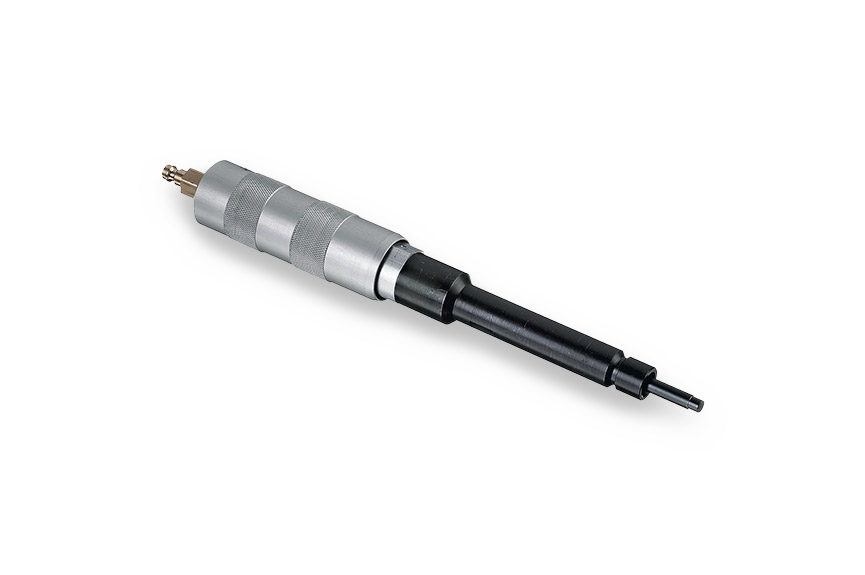

  • タイプH-PSG



    スレッドマンドレル、ピッチコントロール、デプスストップ付き。

  • タイプH-M

    M 18~M 36のスレッドインサート用デプスストップ付きフライオーバーツール。

HELICOIL®タング折ツール

HELICOIL® ClassicとHELICOIL® Plusのスレッドインサートのタングを素早く簡単に折ることができます。

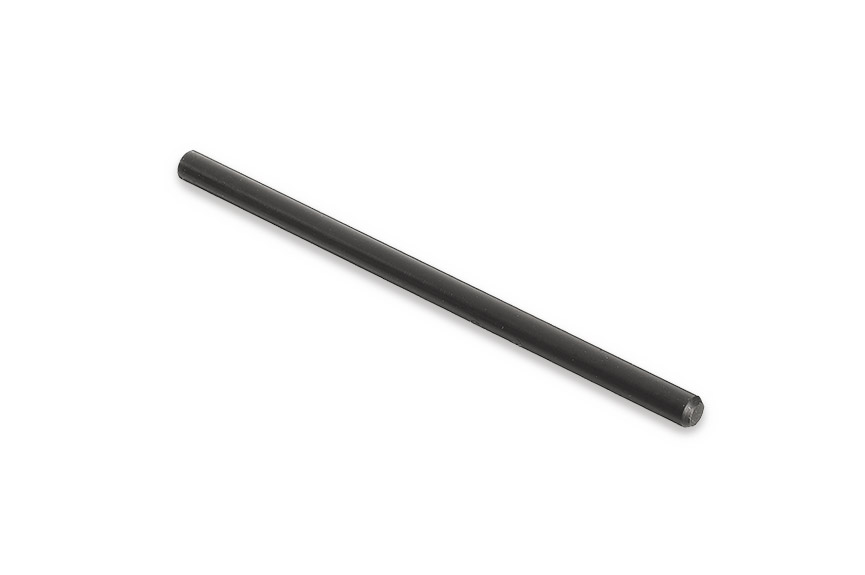

  • タング折マンドレル

    HELICOIL® タングの性能を損なうことなく取り外すことができるタング折ツールを標準装備。HELICOIL® PlusとHELICOIL® Classicのスレッドインサートの長さが1 dから2 dの間にある場合、使いやすく、経済的で、フィットします。

  • タイプTB-M

    性能を損なわずにタングを除去するためのTB-M機械式HELICOIL® タングブレークオフツールです。 HELICOIL® PlusとHELICOIL® Classicの1 dから2 dまで、使いやすく、経済的で、フィットします。

  • タイプTB-P

    TB-P空圧式HELICOIL® タングブレークオフツールで、性能を損なうことなくタングを取り外すことができます。HELICOIL® PlusとHELICOIL® Classicのスレッドインサートの長さが1 dから2 dの間にある場合、使いやすく、経済的で、フィットします。

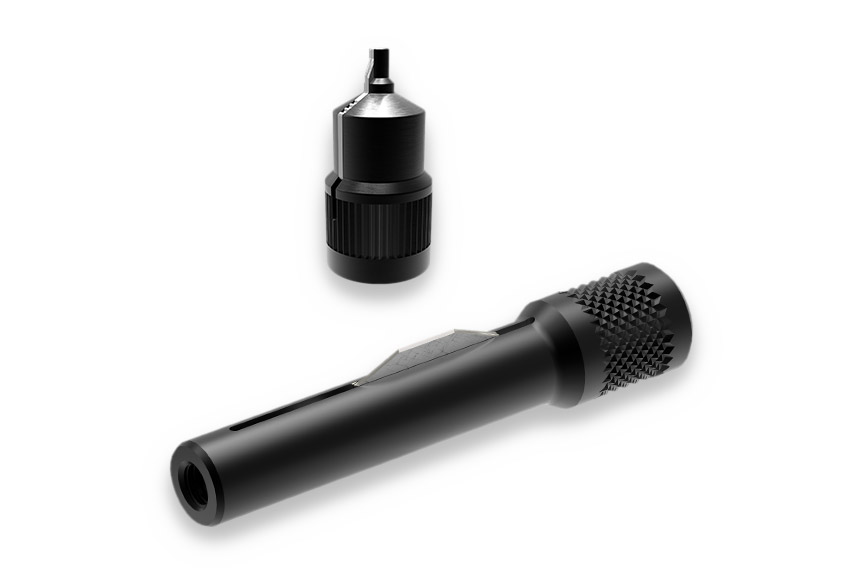

HELICOIL®取り出しツール

HELICOIL®スレッドインサートの手動および機械的な取り出しに使用します。

  • HELICOIL®取り出しツール

    タップレンチやラチェットを使った機構、コードレスドライバーを使った取り出しが可能です。
    その他の寸法はお問い合わせください。

HELICOIL®アクセサリー

  • パラレルアームスタンド、タップS

    利点

    • 合理化
    • 迅速で確実な位置決め、特に小さな寸法での位置決め
    • 簡単な操作で、疲れを感じさせない作業


    技術データ

    • 作業半径:130 mm~450 mm
    • 作業高さ: 50 mm~450 mm
    • 重量(ツール含まず):8 kg
    • トルク吸収量:最大15 Nm

自動化のご提案

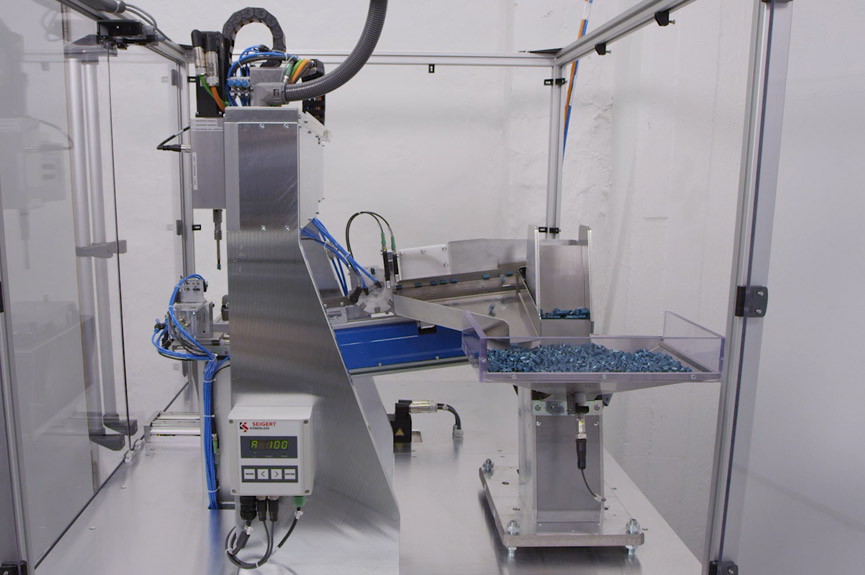

HELICOIL®自動取り付けツール

HELICOIL®スレッドインサート取り付けのコスト効率の良さは、その高い品質基準と同様に重要です。自動化プロセスに組み込むためのモジュールや、完全なシステムなど、様々なラインナップを取り揃えています。

具体的なご要望がございましたら、是非ご相談ください。
