Perçinli çivileme

RIVCLINCH®

Metal levhaların ve profillerin bir birleşim elemanı olmaksızın birleştirilmesi için aletler ve sistemler.

Metaller için perçinli çivileme

Sabit ve hareketsiz şekilde bağlantı, pozitif olmayan bağlantı

RIVCLINCH® birleştirme teknolojisi ile çelik ve paslanmaz çelik malzemeler, ayrıca alüminyum ve diğer demirsiz malzemeler hem ekonomik hem de çevreye duyarlı bir şekilde birleştirilmektedir.

Artı faktörler

RIVCLINCH® Avantajları

Ön işleme veya sonradan işleme gereksinimi olmaz

Önceden temizlik işlemine veya kaynak ucunda sprey kalıntılarının giderilmesine ihtiyaç duyulmaz.
Çevre dostu çalışma istasyonu

Bir perçin noktasının uygulaması herhangi bir talaş veya toz kalıntısı bırakmaz.
İlave malzeme gereksinimi olmaz

İlave birleşim elemanlarına ihtiyaç yoktur.

Yöntem ve prensip

RIVCLINCH® birleştirme teknolojisi

Klinçleme yöntemiyle birleştirilecek malzemeler ilk olarak zımba ile kalıba çekilir.
Alt malzemenin örs kısmına temas etmesinin hemen ardından kenarlara akmaya başlar. Bu işlemde hareketli kalıp bölümleri dışarı yönde hareket eder. Birleşen materyaller kapama kafasını oluşturur. Bundan sonra zımba tekrar başlangıç noktasına hareket eder, birleştirilmiş parça çıkarılabilir ve kalıbın kenar parçaları yay vasıtasıyla tekrar birleştirilir.
Malzemenin bölgesel deformasyonu pozitif-kilitlemeli ve sürtünmeyle-kilitlemeli bir bağlantı oluşturur.
RIVCLINCH® bağlantı sistemi mevcut preslere uyarlanabilir veya özel makinelerde kullanılabilir. Tek noktalı ve çoklu noktalı işlemler aynı zamanda ayarlanabilir. Klinçleme sistemi manuel makinelere, robotlara ve sabit aletlere entegre edilebilir.

İşletim talimatları

Teknik Forum

Belirli bir aletin işletim talimatları kılavuzunu mu arıyorsunuz yoksa makinanızın bakımını nasıl yapacağınızı mı öğrenmek istiyorsunuz? Bunlarla ilgili tüm bilgiler bir tık uzağınızda.

RIVCLINCH® işletim talimatlarımız için

Uygulamanız için doğru çözümü bulun

Montaj sistemleri

Özel uygulamanız için montaj sistemlerimiz ve uygun eklentiler hakkında daha fazlasını öğrenin.

Otomasyon

RIVCLINCH® Automation E
Yeni önemli gelişmelerden faydalanın

Modüler elektrikli hafif sistem

Yay segmentli kalıplar sayesinde yüksek bağlantı kalitesi ve

geniş uygulama yelpazesi

Maksimum alt kesik değerlerine izin veren ayarlanabilir oturma süreleriyle yol kontrollü işlem

67 kN toplam kuvvetleaz bakım gerektiren tahrik

C-Çerçeve Select ile kompakt, güçlü ve hafif

Farklı bağlantı kuvvetleri için çeşitli boyutlarda mekanik sıyırıcılı ve delikli modüler tasarım

Farklı birleştirme teknolojileri için tek güç kaynağı - kendi delen perçinleme ve perçinli çivileme

RIVSET® ve RIVCLINCH® teknolojisi arasında değişecek hızlı ve kolay alet değişimi sayesine esnek

Geniş uygulama aralığı (alüminyum, çelik, paslanmaz çelik)
Pnömatik seriler

RIVCLINCH® 0201 IP
Tanım

%100 pnömatik ve yüksek kalite perçinli çivileme bağlantısı için yüksek alet kuvveti oluşturan entegre mekanik güçlendiriciyle çalıştırılır. Kurulumu kolay bu perçinli çivileme aleti, üretim çalışmalarındaki çeşitli işler ve sahada kurulumlara çok uygundur

Avantajları

Hafif esnek makina

Yüksek hızda perçinli çivileme: saniyede 2’den fazla bağlantı!

Hızlı yatırım geri dönüşü

Kullanıcı dostu, buharsız, kıvılcımsız
Pnömatik seriler

RIVCLINCH® 0404 IP
Tanım

Son derece verimli bir tak & çalıştır perçinli çivileme aleti; hafif, taşınabilir ve özellikle sahada bağlantı işleri için tasarlanmıştır. %100 pnömatik ve yüksek kalite perçinli çivileme bağlantısı için yüksek alet kuvveti oluşturan entegre mekanik güçlendiriciyle çalıştırılır.
Perçinli çivileme aleti hava kanalı inşaatı için DIN 1507:2006 sertifikasına sahiptir.

Avantajları

3 katlı perçinli çivileme

Korozyona karşı dirençli

Kanalın içindeki veya dışındaki perçinli çivileme bağlantıları için damganın ve kalıbın kolayca ters çevrilmesi
Pnömatik seriler

RIVCLINCH® 0706 IP
Tanım

Bu %100 pnömatik alet, havalandırma kanalları, kapı çerçeveleri ve çok daha fazlası gibi örnekler için büyük ve kalın yassı sac çerçeveleri ve profillerinin birleştirilmesi için 4,5 mm toplam kalınlığa varan boyutta (inşaat çeliği) olağanüstü performans sağlar.

Avantajları

Büyük ve güvenli açılma

Esnek erişim

Kolay kurulum

Elektrik gerekmez

Buharsız, kıvılcımsız, ateşlemesiz
Pnömatik seriler

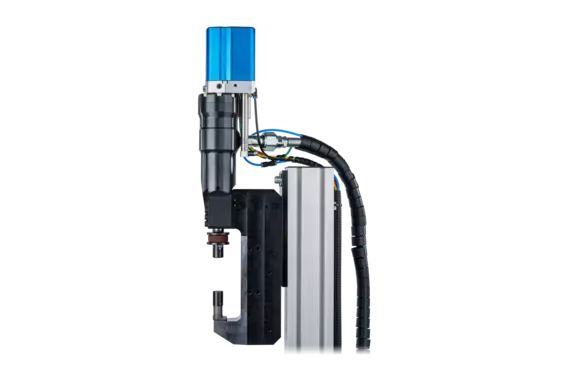

RIVCLINCH® 4006 P50 PASS
Tanım

Güvenli, hızlı ve çok yönlü: bu bağımsız makina perçinli çivilemeden önce birleştirme noktasında kolay alet konumlandırmayı sağlar. Her perçinli çivileme işlemi için tam stroku açmak zorunda kalmadan bir grup bağlantıyı yüksek hızda üretebilir.

Avantajları

60 mm’ye varan geniş açılma

Açılma derinliği 400 mm (talep üzerine daha geniş açılma)

Pedallı kullanım: Elleriniz tamamen serbesttir

Güvenlik sistemi
Hidrolik seriler

RIVCLINCH® 0201 FS

Tanım

1,7 kg (3,73 lbs.) ile en hafif RIVCLINCH® aletidir ve ayrıca saniyede 3 bağlantı ile en hızlısıdır. Farklı uygulamalar için hızlı strok ayarı. Özel döner bağlantı sayesinde operatör yatay ve dikey birleştirmeler için aleti 360 derece döndürebilir.
Hidrolik seriler

RIVCLINCH® 0501 FS

Tanım

En önemli özelliği olağanüstü ağırlık-kapasite oranıdır. Taşınabilir bir alet olarak, punta kaynak ve perçinlemenin alternatifi olacak şekilde bağlantı için uygundur. Hidrolik silindirin merkezi olmayan konumu içeriden düzey yüzeylerinin tüm kenarlarına erişime olanak tanır. Bu örneğin büyük kabinlerin montajı için özel bir gereksinimdir.

Aksesuarlar

RIVCLINCH® Aksesuar paketi ve alet ekipmanı

Özel uygulamanız için mevcut bulunan daha fazla eklenti ve aksesuarı keşfedin.

Aksesuar paketi
Aksesuarlar

Küçük el penselerinin esnek süspansiyonu için döner halka

C-çerçeve el penseleri için jiroskopik süspansiyon

Basınçlı hava bakım ünitesi

2 m hortum paketi yerine 3 m hortum paketi

Perçinli çivileme döngüsü izleme

Alet ve çalışma parçası arasında tolerans telafisi için eksen kıyaslama

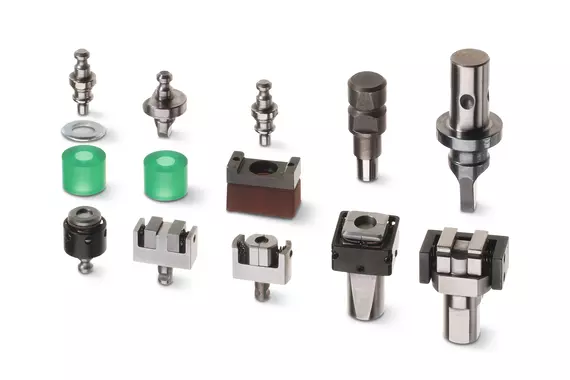

Alet aralığı
Alet aralığı

Bu alet perçinli çivileme sisteminin anahtar bileşenidir. Perçinli çivileme aleti zımba, kalıp ve bunun entegre örsünden meydana gelir. Yuvarlak veya kare perçinli çivileme bağlantılarını üretmek için standart alet boyutlarının geniş bir yelpazesi mevcuttur.

Alet seçim kriteri

Malzeme (inşaat çeliği, paslanmaz çelik, alüminyum, bakır vs.)

Malzeme kalınlığı

Levha kombinasyonu (zımba ve kalıp arasındaki katmanların ve sekansın sayısı)

Modüler sistemler

Müşteri odaklı çözümler

Özel tasarım soğuk şekillendirme makinaları: Taşınabilir, bağımsız, otomatik veya robota monte. Sizin için doğru çözümü sunuyoruz.

Otomatik ve manuel cep filtre çözümü
Tanım

Çözümlerimiz müşteriye özel tüm filtre boyutlarının standart boyutları için uygundur. Cep filtresi üretiminizin hacmine bağlı olarak verimli, düzgün ve sürdürülebilir çözüm için manuel veya otomatik sistemlerden biri tercih edilebilir.
270 x 270 mm ile 915 x 915 mm arası filtre levha boyutları için hem otomatik hem de manuel çözümler yapılandırılabilir.
Motorlu konveyörlü perçinli çivileme istasyonu otomatik RIVCLINCH®, maksimum 9 RIVCLINCH® 0202 IP ünitesi için tasarlanmıştır.

Avantajları

Daha kısa teslim süresi

Artan verim: yıllık 500.000’e varan cep filtresi

Hem mevcut hem de yeni üretim hatları için

Aynı perçinli çivileme sekansı 5 saniyede bir mükemmel perçinli çivileme bağlantısını garanti eder.
Modüler C-Çerçeve

Tanım

Otomotiv endüstrisinde ve genel endüstriyel uygulamalar için 450 mm’den fazla derinlik ile çeşitli boyutların geniş yelpazesini sunmaktayız.

PASS sistemimiz alet konumlamayı gerçekleştirir ve çoklu seri montajlar için döngü süresini azaltır.

Müşteriye özel C-çerçevelerimiz 35 ile 300 kN arası birleştirme kuvveti uygulayabilir.

PASS sistemi tüm modüller için mevcuttur.
