Yüksek hızda birleştirme

RIVTAC® Automation

Her çeşit malzeme için yenilikçi birleştirme tekniği.

RIVTAC®, bir araba gövdesini birleştirirken

Yüksek hızda birleştirme

Tam otomatik birleştirme

Malzeme kombinasyonları özellikle modern araç ve otomobil gövde tasarımlarında olmak üzere sürekli olarak önemini arttırmaktadır. RIVTAC® alüminyum, çelik, plastikler ve demir dışı metaller için ayrıca bu maddelerin karışık birleşimleri, çok katmanlı birleşimleri ve hibrit birleşimleri için özellikle uygundur.

Artı faktörler

RIVTAC® Automation Avantajları

  • Önceden delme gerekmez

    Sadece tek taraftan erişim ile önceden delmeden birleştirme.

  • Yüksek esneklik

    Karma bağlantılar, çok katmanlı bağlantılar ve hibrit bağlantılar için esnek uygulama.

  • Düşük işlem süreleri

    Minimum birleştirme ve işlem süreleri.

Yöntem ve prensip

RIVTAC® teknolojisi

Bu yenilikçi mekanik birleştirme prosesinde yüksek hızda ve önceden delinmemiş parçaların içine çakılan çivi benzeri bir yan birleştirme parçası olarak Tak kullanılır. Rivtac sivri özel ucu materyadeki malzeme yapısının yapısını değiştirir. Ayarlanabilen birleştirme basıncı ile kontrol edilebilen hız, materyallere ve bileşenin kalınlığına göre ayarlanır. Birleştirme alanındaki kısa vadeli sıcaklık artışı sebebiyle ana materyal Rivtac'ın gövdesinde bulunan yuvarlak deliklere akar. Bu, birleştirilen parçalar için yüksek düzeyde iç içe geçme sağlar. Özellikle yüksek mukavemetli çelik materyallerde materyalin preslenmesi ve sıkıştırılması- pozitif olmayan bir bağlantı oluşturur. Bu yöntem için önemli bir koşul, birleştirilen parçaların büyük bir deformasyon oluşmadan Rivtac'ın delme darbesine dayanabilecek kadar sert olmasıdır.

RIVTAC® yüksek hızda birleştirme - sekans

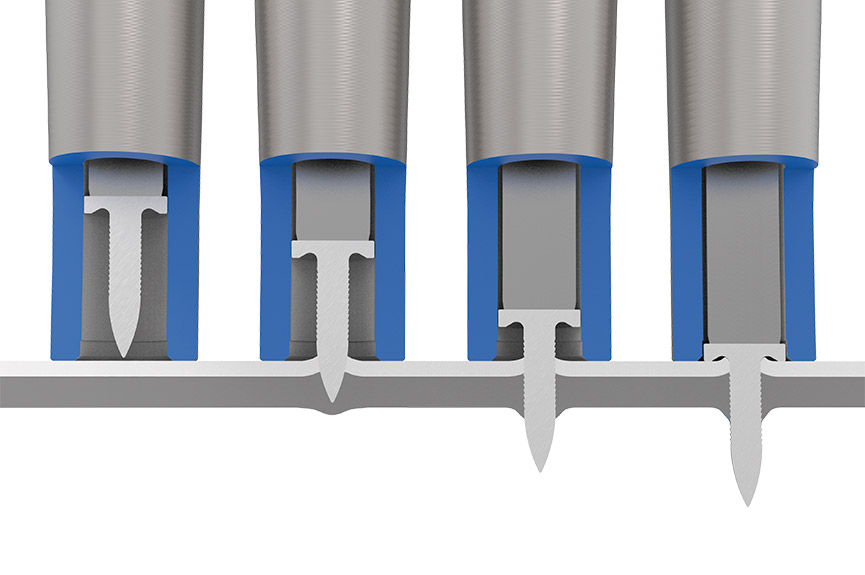

RIVTAC® birleştirme sekansı: 1. Konumlama / 2. Yerleştirme / 3. Delme / 4. Güçlendirme
RIVTAC® Automation’umuz Kendinizi ikna edin

Size yardımcı olmaktan mutluluk duyarız

Herhangi bir sorunuz veya mevcut bir projeniz mi var?

Bizi bilgilendirin, biz de sizinle iletişime geçelim

Bize ulaşın

Modüler ve esnek

Sistemin bileşenleri

RIVTAC® Automation sistemi tam otomatik birleştirme sunar. Yüksek hacimli uygulamalar için tasarlanmış olup üretim planlamasında maksimum esneklik sağlamaktadır.

  • Ayar aleti

    Özellikler

    • İdeal birleştirme noktası erişimi için kompakt tasarım
    • Maksimum 47 raptiyeyi saklayabilecek spiral besleme magazinleri
    • Limit konumu ve konum sensörü
    • Gerçek zamanlı veri işleme
    • Tüm alet ve işlemlerle ilgili parametreleri depolamak için RFID çipi
  • Yükleme istasyonu

    Özellikler

    • Maks. 35.000 raptiyelik yükleme kapasitesi
    • Birleştirme aletinin daha hızlı tekrar dolumu
    • İki birleştirme aletinin eş zamanlı yüklenmesi - Twin versiyon
    • Askıyla monte edilmiş besleme rayı
    • Hava filtreli ve basınç kontrolü sensörlü dahili basınçlı hava servis ünitesi
    • Sevk aracı ve işlemle ilgili parametreleri kontrole taşımak için RFID alıcı
  • Vana birimi

    Özellikler

    • Kısa süren stroklar sayesinde hızlı yanıt
    • Orantılı vanalar birleştirme ve besleme basıncını sürekli düzenler
    • Birleştirme aletinin enerji optimizasyonlu kontrolü
    • Üçüncü robot eksenine entegre olmaya uygun
  • Güç ünitesi

    Özellikler

    • Makina bileşenlerinin BUS-sistemi kullanılarak merkezi kontrolle yerel donanımının yapılandırması
    • Görüntüleme sisteminin bağlantısı için bilgisayara bağlı dahili kontrol
    • Çoklu arayüz platformu (ProfiNet, Interbus, Profibus vs.)
    • Robot güç ünitesine entegrasyon sayesinde mükemmel alan kullanımı
    • Klima mevcuttur

    Twin versiyon da mevcuttur.

  • Görselleştirme (opsiyonel)

    Özellikler

    • Endüstriyel dokunmatik ekran ile kolay işletim
    • EtherCAT üzerinden iletişime uygun
    • Birkaç RIVTAC® sisteminin aynı anda görselleştirmesi
    • Birleştirme ve proses parametre yönetimi
    • Proses izlemenin görselleştirilmesi
    • Ortam kullanımı (USB portu)

    Görselleştirmenin müşteriye özel uyarlamaları da mümkündür.

  • Yazılım (opsiyonel)

    Özellikler

    • Ethernet üzerinden kontrol ve görselleştirme için PLC ve HMI yazılımı
    • Temel kalibrasyon, proses içinde kalibrasyon ve referanslama gibi kalibrasyon fonksiyonları
    • Bileşen üzerindeki ayrı birleştirme noktalarının parametreleri
    • Yer değişimi dönüştürücü ve istatistik fonksiyonunu içeren pencere düzeni ile proses izleme
    • Yüksek kalite yönetim sistemine proses verilerinin transferi
    • Mobil bağlantı – proaktif bakım yönetimi bakım göstergesi ve makina günlüğü dahil
    • Seçilen bileşenler için aşınma tespiti
    • Yardım metinleri ekranıyla kolay kullanım
