Csavarbiztosítás

RIPP LOCK®

Hatékony és megbízható: Használja RIPP LOCK® csavarbiztosító rendszerünket a tartós csavarkötésekhez.

Terméktípusok Letöltések
RIPP LOCK® önbiztosító alátét bordázott felülettel.

A tartós kötésekért

Kicsavarodás elleni védelem radiális bordákkal – egy ötletes megoldás a csavarok biztosítására

RIPP LOCK® csavarbiztosítás radiális bordákkal: a biztonságos csavarkötések kulcsa. A bordák feszesen illeszkednek az ellenoldali fogadófelülethez. Így erős rezgések és dinamikus terhelések esetén is biztosított a szoros megfogás.

A rendszer mellett szóló tényezők

A RIPP LOCK® előnyei

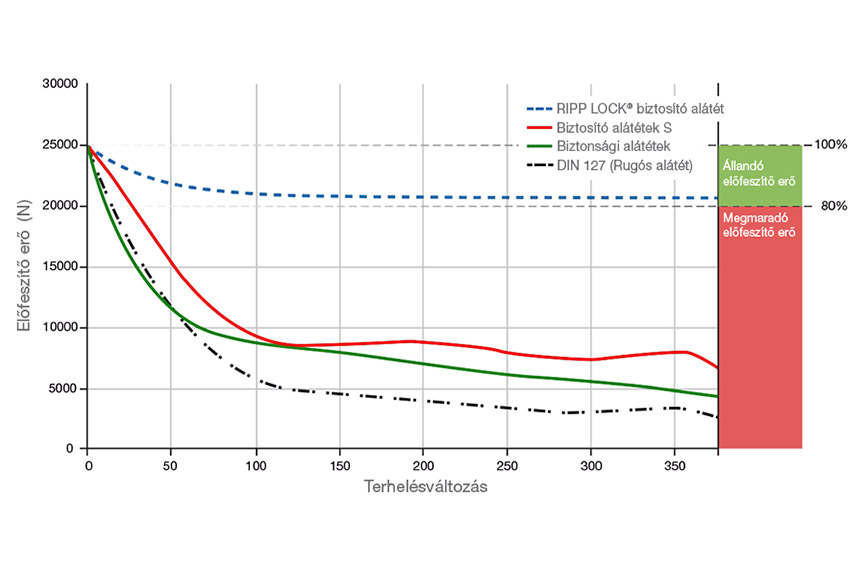

  • Kiváló biztosító hatás

    A RIPP LOCK® speciális radiális bordák révén gondoskodik a hatásos csavarbiztosításról. A csavarkötések szilárdsága szélsőséges dinamikus terhelések esetén is megmarad.

  • Masszív és tartós

    A kiváló minőségnek és a tartós anyagoknak köszönhetően a RIPP LOCK® önbiztosító alátétek, csavarok és anyák különösen ellenállóak a korrózióval és a szélsőséges hőmérsékletekkel szemben.

  • Többféle felhasználás és egyszerű szerelhetőség

    A RIPP LOCK® termékek egyszerűen össze- és szétszerelhetők. Ennél fogva többször is felhasználhatók, vagyis költséghatékony megoldást kínálnak. A RIPP LOCK® mint önbiztosító rendszer azonnal kifejti hatását. Nem kell beállási idővel számolni.

  • Általános használhatóság

    A csavarbiztosítást szinte bármilyen meglévő szerelvénybe be lehet építeni, akár utólag is. A RIPP LOCK® hosszú lyukas alkalmazásokhoz is tökéletes megoldást kínál.

  • Felületvédelem

    Legyen szó festett, horganyzott vagy krómozott felületekről, a RIPP LOCK® különösen alkalmas érzékeny felületekhez és lágy anyagokhoz is, mint például az alumínium, a réz, valamint az öntött alumíniumból és öntött magnéziumból készült ötvözetek.

  • Független bevizsgálás

    A RIPP LOCK® egy sokoldalú és az iparágban immár jól bevált megoldás. Termékeink vizsgálatát független intézmények végzik, kilazulás ellen biztosító rendszerként pedig rendelkeznek a Z 14.4 664 számú építési felügyeleti jóváhagyással.

Módszer és alapelv

A RIPP LOCK® csavarbiztosítás működése

Innovatív csavarbiztosító rendszer

A RIPP LOCK® csavarbiztosítás speciális kialakítású radiális bordákon alapul. A bordák tövénél kialakuló érintkezési szög jóval nagyobb a metrikus csavarok spirálszögénél. Az előfeszítő erő megnövelésével ezáltal hatékonyan tehetünk a csavarkötés kilazulása ellen.

A kötőelem beszerelésekor kifejtett előfeszítő erő a RIPP LOCK® csavarbiztosítás radiális bordáit a felfekvő felületbe mélyíti. Az így létrejövő alakzáró kötés megbízhatóan akadályozza meg a kötés kilazulását, még szélsőséges rezgések vagy erős dinamikus terhelések esetén is.

Hosszú lyukak a RIPP LOCK® által kialakított jól látható bemélyedésekkel.
A RIPP LOCK® hatékony biztosítási teljesítményt nyújt – akár hornyok esetén is.

Találja meg az alkalmazásához leginkább megfelelő megoldást

RIPP LOCK® terméktípusok

  • Az univerzális RIPP LOCK® önbiztosító alátét

    A RIPP LOCK® önbiztosító alátétek mindkét oldalukon bordázottak. Szabványos átmérőkkel vagy csökkentet külső átmérőkkel is kaphatók. Mindkét alátétváltozat kapható cinklamellás bevonattal ellátott acélból (keménység: 400–500 HV), illetve A4 rozsdamentes acélból (keménység: >=800 HV) készült kivitelben. A recés alátétek nagy keménységük miatt minden csavarnál alkalmazhatók szilárdsági osztálytól függetlenül, egészen a 12.9 szilárdsági osztályig

    A szabványos változat esetén a külső átmérő megfelel a DIN 125/ISO 7089 szabványnak. A csökkentett külső átmérőjű RIPP LOCK® önbiztosító alátét hengeres fejű süllyesztett csavarokhoz használható.

  • RIPP LOCK® csavarok biztosító bordázattal

    A RIPP LOCK® önbiztosító csavarok esetében a csavar teljes felfekvési felületén biztosító bordázat van kialakítva. A biztosító mechanizmus a lazítás irányában nem akad be, így a felület nem sérül. A felfekvő felület sérülése elhanyagolható.

    A csavarok hatlapú belső kulcsnyílású és hatlapú változatban kaphatók a 100-as szilárdsági osztályban (1 040 N/mm²). Kérjük, jelezze, ha a 12.9 szilárdsági osztályig terjedően magasabb szilárdsági osztályba tartozó csavarokra van szüksége.

  • RIPP LOCK® anyák integrált biztosító bordázattal

    Az anya teljes felfekvési felületén radiális bordázat van kialakítva. Az anya meghúzásakor az ellendarab anyagát a csavar felületén található biztosító bordák tulajdonképpen „hengerelésnek” vetik alá. Ez kis mértékű képlékeny alakváltozást okoz, ami a felület felkeményedését eredményezi. A csavar teljes meghúzását követően jelentős mértékű megfolyás nem állapítható meg.

    Termékünk hatlapú önbiztosító anyaként kapható 10-es szilárdsági osztályban (10.9 szilárdsági osztályba tartozó csavarokhoz és 100-as csavarosztályhoz). Igény esetén szívesen biztosítunk 12-es szilárdsági osztályba tartozó anyákat is.

Megbízható. Biztonságos. RIPP LOCK®

A RIPP LOCK® immár több mint tíz éve gondoskodik a biztonságos csavarkötésekről. Termékeinket olyankor használják, amikor a kicsavarodás ellen hatásos és gazdaságos védelemre van szükség – például lágy vagy bevonatos felületek, hosszú lyukak vagy típusok szabványosítása esetén. Biztosítási megoldásunk a legkülönfélébb követelmények által meghatározott, állandó fejlődésben lévő folyamat.

Információk és továbbiak

Letöltések

Felkeltette érdeklődését a RIPP LOCK® rendszer? Kérjük, töltse le az alábbiakban található részletesebb tájékoztatót.
