Tecnica di rivettatura

RIVSET®

Sistemi di rivettatura autoperforante per giunzioni perfette

Panoramica dei contenuti


Unire i materiali con sicurezza e grande stabilità

La rivettatura autoperforante RIVSET® è una delle tecniche di assemblaggio più semplici da usare.

Consente di realizzare giunzioni meccaniche ad alta resistenza fra materiali dello stesso tipo o combinazioni di materiali.
È possibile realizzare anche assemblaggi multistrato.

This product is made by Böllhoff

Procedimento / Principio

In un'unica operazione,
il rivetto semicavo punzona gli strati superiori del pezzo da lavorare e
forma una testa di chiusura nello strato più basso.

Campi di applicazione

I sistemi di rivettatura autoperforante RIVSET® vengono utilizzati in diversi settori, ad esempio, nell'industria automobilistica e della fornitura di componenti auto, nell'ingegneria dei trasporti e nella costruzioni di veicoli a motore, così come nel settore della climatizzazione e dell'energia.

Vantaggi del prodotto
  • Per unioni miste, multistrato e ibride
  • Unioni ad alta resistenza
  • Accoppiamenti di forza e forma
  • Unioni a tenuta di gas e acqua
  • Dal posizionamento con apposito dispositivo manuale fino alla lavorazione completamente automatica

Galleria dei prodotti

Rivetti autoperforanti RIVSET®

Rivetti autoperforanti RIVSET®

Procedimento

01:33

Sistema di rivettatura autoperforante RIVSET® con telaio a C in struttura leggera nel settore della produzione

RIVSET® Portable

Sostituzione della testa del rivetto autoperforante dall'alimentazione manuale a rivetto singolo alla lavorazione con cinghia portarivetti

02:54

RIVSET® Automation

La nostra tecnica di rivettatura autoperforante nella produzione di Audi Q7 a Bratislava

02:49

ready2_rivet – Il pacchetto di automazione per tutte le attività di rivettatura

RIVSET® Automation EH con robot KUKA (fonte: KUKA Deutschland GmbH - 2018)

04:17

Vantaggi del prodotto

Prodotti di alta qualità

Punti di forza e alternative. Punto per punto.

Sistema di assemblaggio a freddo

La zona di giunzione non viene riscaldata, per cui non si verifica alcuna deformazione del componente.

Soluzione modulare e orientata all'applicazione

I sistemi di rivettatura autoperforante RIVSET® sono configurabili in modo flessibile secondo le esigenze del cliente.

Integrazione nella linea di produzione

I sistemi di rivettatura autoperforante RIVSET® sono facilmente integrabili in linee di produzione già esistenti.

Descrizione dettagliata



Sistemi di rivettatura autoperforante RIVSET®

Il programma di sistemi di rivettatura autoperforante RIVSET® comprende sia sistemi manuali, sia sistemi di produzione completamente automatica. Sono allestiti per diversi ambiti di applicazione e possono essere adattati a specifici ambienti di produzione. I diversi componenti di sistema, modulo di alimentazione (power unit), alimentazione dei rivetti (feed), utensile (tool), display e visualizzazione (accessori) possono essere disposti liberamente.
È l'utilizzo dei componenti a determinare il sistema.

Procedimento RIVSET®: 1) Posizionamento, 2) Fissaggio, 3) Inserimento, 4) Penetrazione, 5) Sagomatura, 6) Montaggio

Procedimento

1) Posizionamento
2) Fissaggio
3) Inserimento
4) Penetrazione
5) Sagomatura
6) Montaggio

Versioni del prodotto

Ogni progetto merita una soluzione su misura

Scoprite di più sui nostri prodotti e trovate la soluzione ottimale per la vostra particolare applicazione

Portable C RIVSET®

La nuova generazione di attrezzi elettrico-idraulici Portable C conferisce maggiore flessibilità alla vostra produzione.
Questa generazione è il risultato di un costante sviluppo della consolidata serie Portable.

Altro

RIVSET® Classic

Rivettatrici auto-perforanti RIVSET® per la produzione industriale manuale in serie.

Altro

RIVSET® Automation EH

Installazione elettrica al 100% sui robot. È possibile unire materiali diversi e acciai ad alta resistenza in un tempo molto breve.

Le unità di installazione RIVSET® Automation EH e i loro componenti sono modulari e possono essere configurati sia per i rivetti RIVSET® SKR che RIVSET® HDX.

Altro

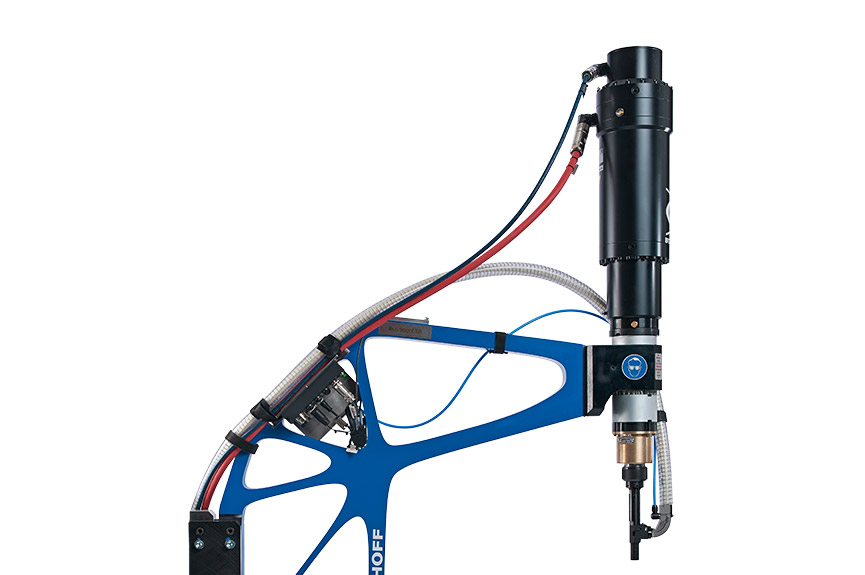

RIVSET® Automation E

Il sistema di assemblaggio RIVSET® Automation E è caratterizzato da un meccanismo robusto e dalla sua funzionalità e flessibilità durante l'uso. Inoltre, la sua versatilità e la minima manutenzione lo rendono un sistema ideale per la produzione.

Altro

Moduli per RIVSET® Automation EH and H

Opzioni di configurazione per RIVSET® Automation EH and H.

Bassi costi di investimento grazie alla gestione della configurazione.

Sostitutori di matrici

Per prototipi, produzione in piccole serie o in serie e gestione dei pezzi di ricambio.

Altro

Alimentazione del caricatore

Alimentazione alternativa dei rivetti.

Altro
Automazione EH &E

Nuova generazione

Con i suoi telai modulari a C, Böllhoff ha stabilito nuovi standard nel campo della tecnologia di assemblaggio automatizzato. Grazie a un sistema modulare, è possibile generare un numero minimo di strutture di base per un gran numero di tipi diversi di macchine di posa.

Altro

Soluzioni automatizzate



ready2_rivet - BÖLLHOFF e KUKA mettono in pratica l'automazione dei processi di rivettatura auto-perforante

In qualità di esperti nella tecnologia di assemblaggio meccanico, abbiamo sviluppato il pacchetto ready2_rivet in collaborazione con KUKA, uno dei fornitori leader di soluzioni di automazione intelligenti.
Il risultato della nostra cooperazione: sistemi armonizzati e preconfigurati che possono essere implementati rapidamente e facili da usare. Con le caratteristiche ottimizzate per la rivettatura robotizzata e i dispositivi di cambio rapido per utensili, caricatori e matrici risolvete tutte le tipiche attività di rivettatura.

ready2_rivet – Il pacchetto di automazione per tutte le attività di rivettatura

RIVSET® Automation EH con robot KUKA (fonte: KUKA Deutschland GmbH - 2018)

04:17

I punti chiave del pacchetto ready2_rivet

  • Funzionamento/parametrizzazione tramite un'unità di controllo per una facile gestione
  • Controllo dei robot/controllo dei processi in un armadio per ridurre l'hardware e l'ingombro del sistema
  • Alimentazione parzialmente integrata per una migliore accessibilità
  • Configurazioni predefinite per una messa in servizio più facile
  • La messa in funzione rapida e preprogrammata con tre punti di misurazione permette di cambiare più facilmente:
    • Utensile
    • Magazine
    • Matrice
  • Risoluzione dei problemi e garanzia di qualità con il monitoraggio del "processo fatto" durante il funzionamento
Il pacchetto ready2_rivet di Böllhoff e KUKA include tutti i componenti importanti - Rivettatura automatica auto-perforant

Il pacchetto ready2_rivet di Böllhoff e KUKA include tutti i componenti importanti

  1. KR C4 controller esteso per robot con componente di processo
  2. smartPAD
  3. Alimentazione del rivetto
  4. Attrezzo di regolazione
  5. Sistema di alimentazione con tubo di materiale parzialmente integrato per l'alimentazione dei rivetti
  6. Cambio matrice
  7. Cambio di caricatore
