Bloccaggio vite

RIPP LOCK®

Fissaggi che durano nel tempo.
Grazie a dadi, viti e rondelle di sicurezza RIPP LOCK®.



Per unioni durature

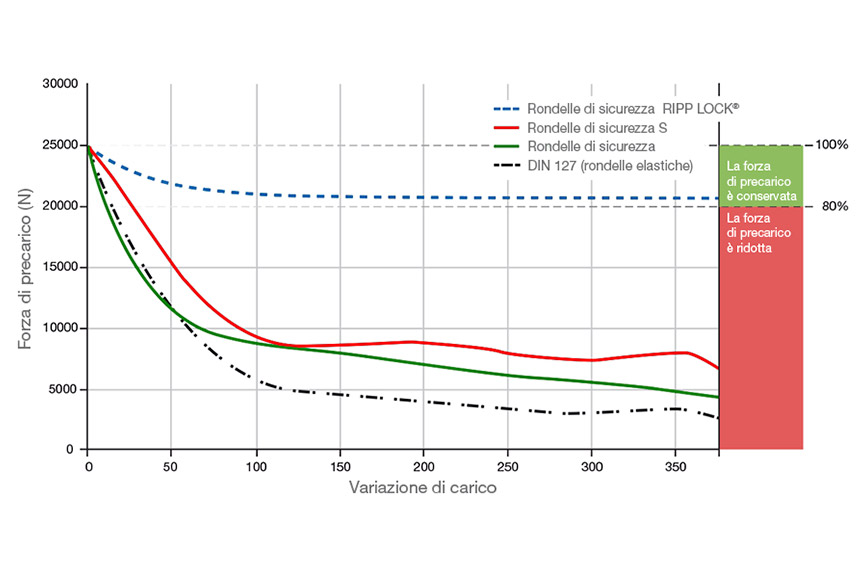

RIPP LOCK® mantiene nel tempo la forza di precarico del collegamento a vite, anche in presenza di elevati carichi dinamici.

I dadi, le viti e le rondelle RIPP LOCK® sono elementi meccanici dotati di un'apposita sicurezza che impedisce con efficacia lo svitamento accidentale dell'accoppiamento. L'affidabilità della sicurezza viene garantita dalla zigrinatura radiale che si imprime nel materiale durante l'avvitamento.

This product is designed by Böllhoff

Procedimento / Principio

Durante il montaggio dell'elemento di fissaggio, la speciale zigrinatura radiale delle rondelle di sicurezza RIPP LOCK® si imprime nel rispettivo controsupporto. La forma della giunzione che ne consegue impedisce l'eventuale auto allentamento del collegamento.

Campi di applicazione

La soluzione RIPP LOCK® viene impiegata in tutte le situazioni in cui viene richiesta una sicurezza antisvitamento effettiva ed economica. Utilizzabile anche con superfici morbide e rivestite, fori ovali e per la standardizzazione dell'assortimento.

Vantaggi del prodotto
  • Sicurezza antisvitamento
  • Capacità di carico fino alla classe di resistenza 12.9
  • Soluzione adatta anche a superfici sensibili
  • Riutilizzabile più volte
  • Resistente alla corrosione e alle alte e basse temperature

Vantaggi del prodotto

Prodotti di alta qualità

Punti di forza e alternative. Punto per punto.

Sicurezza eccellente

Nessuna allentamento o svitamento accidentale. Il collegamento a vite rimane sicuro anche in presenza di carichi dinamici estremi.

Non danneggia la superficie

Superficie laccata, zincata, cromata? La soluzione RIPP LOCK® è particolarmente ideale per le superfici sensibili e i materiali morbidi, quali alluminio, rame, leghe di alluminio o magnesio pressofuso.

Facile da usare

Montaggio e smontaggio semplici della rondella, possibilità di utilizzo plurimo. Senza tempi di indurimento.

Collaudata da enti indipendenti

La soluzione RIPP LOCK® è stata ampiamente collaudata nel settore industriale. Sicurezza antisvitamento certificata da enti indipendenti e attestata dall'autorizzazione dell'ispettorato edilizio Z-14.4-664.

Integrabilità

RIPP LOCK® può essere integrato in un secondo momento in pressoché qualsiasi componente. Grazie al diametro esterno standard conforme a DIN 125/ISO 7089, al diametro interno ridotto per viti a testa svasata e alla versione in acciaio inossidabile.

Descrizione dettagliata



L'elemento di bloccaggio vite RIPP LOCK®

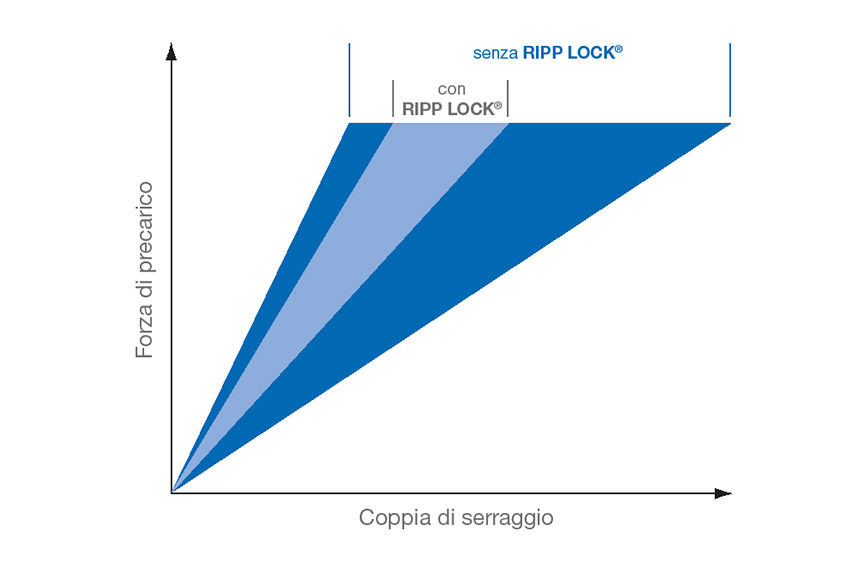

La chiave per la sicurezza? La zigrinatura radiale. Poiché l'angolo di contatto alla base della zigrinatura è notevolmente più grande dell'angolo di incremento di una filettatura metrica, è necessaria una forza di precarico maggiore affinché il collegamento si allenti. Questo ne impedisce lo svitamento accidentale.



Principio di funzionamento

Durante il montaggio dell'elemento di unione, la speciale zigrinatura radiale delle rondelle di sicurezza RIPP LOCK® si imprime nel rispettivo controsupporto per effetto della forza di precarico esercitata. La forma della giunzione che ne consegue impedisce in modo efficace l'eventuale svitamento accidentale del collegamento, anche in presenza di vibrazioni estreme o forti carichi dinamici. L'elevata durezza delle rondelle RIPP LOCK® ne consente l'utilizzo con viti di tutti le classi di resistenza fino alla 12.9 inclusa.

rondelle zigrinatura radiale

L'elemento di bloccaggio vite RIPP LOCK® si basa sulla zigrinatura radiale

Versioni del prodotto

Ogni progetto merita una soluzione appropriata.

Per questo gli elementi di bloccaggio vite RIPP LOCK® sono disponibili in diversi versioni.

Rondelle di sicurezza

RIPP LOCK®
Diametro standard

In qualità di prodotto universale, la rondella di sicurezza RIPP LOCK® può essere utilizzata pressoché in qualsiasi situazione. Il diametro esterno è conforme alla norma DIN 125/ISO 7089.

Altro
Rondelle di sicurezza

RIPP LOCK®
Diametro esterno ridotto

La soluzione di sicurezza per tutti i casi in cui vengono impiegate viti a testa cilindrica svasata.

Altro
Viti di sicurezza

RIPP LOCK®

La zigrinatura bloccante impana nell'intera superficie di appoggio della vite di bloccaggio.

Altro
Dadi di sicurezza

RIPP LOCK®

La zigrinatura bloccante impana nell'intera superficie di appoggio del dado di bloccaggio.

Altro

Download

Per saperne di più su misure, tabelle e applicazioni: ecco le nostre brochure.

Scaricate il catalogo del prodotto o il pdf del tema a cui siete interessati.

Titolo Lingua Versione File Download
Elemento di bloccaggio vite
RIPP LOCK®
inglese 8210/16.02 1083 kB / PDF
inglese 8210/16.02 1083 kb / PDF
