Bloqueo del tornillo

RIPP LOCK®

Con las arandelas de seguridad, las tuercas autoblocantes y los tornillos de fijación RIPP LOCK® obtenga fijaciones duraderas.



Para uniones permanentes, utilice arandelas de seguridad RIPP LOCK®

Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® garantizan la conservación permanente de la fuerza de precarga en la unión atornillada, incluso en el caso de cargas dinámicas altas.

Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® son sistemas mecánicos con bloqueo antirrotación que han demostrado evitar con eficacia que las uniones atornilladas se suelten o se separen accidentalmente. El efecto de fijación fiable se consigue a través de los nervios radiales que hacen presión sobre el material durante la unión.

Este producto ha sido diseñado por Böllhoff

Procedimiento/Principio

Durante el montaje del elemento de fijación, los nervios radiales de diseño especial de las arandelas de seguridad RIPP LOCK® hacen presión sobre la superficie de contacto correspondiente. El arrastre de forma que surge de este modo evita que la unión se suelte o se afloje por sí sola.

Aplicaciones

Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® se utilizan en todos los ámbitos en los que es imprescindible contar con un bloqueo antirrotación eficaz y rentable. También pueden emplearse en superficies blandas y con tratamientos superficiales, así como en agujeros oblongos y en la estandarización de surtidos.

Ventajas
  • Bloqueo antirrotación
  • Capacidad de carga hasta la clase de resistencia 12.9
  • Idoneidad también para superficies sensibles
  • Posibilidad de varias reutilizaciones
  • Resistencia a la temperatura y a la corrosión

Ventajas

Hay muy buenas razones para elegir nuestros productos.

Conozca más acerca de nuestras fortalezas y nuestras posibilidades. Punto por punto.

Excelente efecto de fijación

Gracias a las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK®, la unión no se afloja ni se suelta por sí sola. La unión atornillada se mantiene segura incluso en los casos de cargas dinámicas extremas.

No agresiva con las superficies

¿Componentes esmaltados, galvanizados o cromados? Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® resultan especialmente adecuadas para superficies sensibles y materiales blandos como el aluminio, el cobre y las aleaciones de aluminio o de magnesio.

Aplicación sencilla

Montaje y desmontaje sencillos de las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® con posibilidad de varias reutilizaciones. Sin tiempos de curado.

Comprobado de forma independiente

Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® han demostrado su eficacia en la industria. Bloqueo antirrotación confirmado por institutos independientes y por la licencia para la construcción Z-14.4-664.

Capacidad de integración

Las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® pueden integrarse a posteriori en prácticamente todos los grupos constructivos. Gracias a los diámetros exteriores estándar según DIN 125/ISO 7089, al diámetro exterior pequeño para tornillos avellanados y al modelo en acero inoxidable.

Descripción detallada



Gama de arandelas de seguridad, tornillos y tuercas RIPP LOCK®

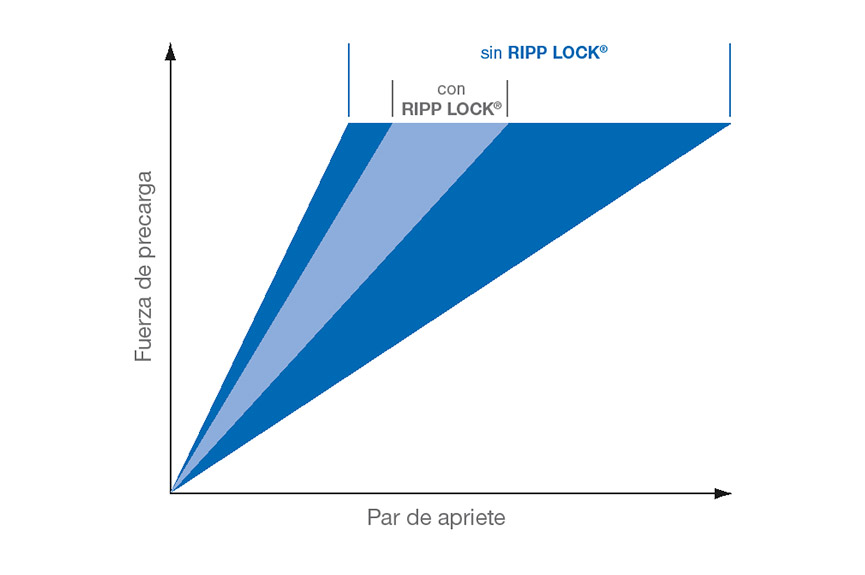

¿La clave de la seguridad? Los nervios radiales. Como el ángulo de contacto en el punto base del nervio es claramente mayor que el ángulo de paso de una rosca métrica, se evita que la unión se suelte mediante el aumento de la fuerza de precarga.



Funcionamiento

Durante el montaje del elemento de fijación, los nervios radiales de las arandelas de seguridad RIPP LOCK® presionan contra la superficie de contacto correspondiente mediante la fuerza de precarga aplicada. El arrastre de forma que surge de este modo evita que la unión se suelte o se afloje por sí sola, incluso en los casos en los que existen vibraciones extremas o cargas dinámicas intensas. Gracias a la alta dureza de las arandelas de seguridad RIPP LOCK®, es posible utilizar el sistema con tornillos de todas las clases de resistencia hasta 12.9 incluida.

El sistema de bloqueo de las arandelas de seguridad RIPP LOCK® se basa en sus estrías radiales

El sistema de bloqueo de las arandelas de seguridad RIPP LOCK® se basa en sus nervios radiales

Tipos de producto

Todos los proyectos se merecen una solución totalmente personalizada.

Por esta razón, las arandelas de seguridad, los tornillos y las tuercas RIPP LOCK® se encuentran disponibles en diferentes variantes.

Arandelas de seguridad

RIPP LOCK®
Diámetro estándar

Como producto universal, la arandela de seguridad RIPP LOCK® puede utilizarse prácticamente en cualquier sector. El diámetro exterior de la arandela de seguridad RIPP LOCK® cumple con la norma DIN 125/ISO 7089.

Más
Arandelas de seguridad

RIPP LOCK®
Diámetro exterior reducido

La solución de fijación para tornillos con cabeza cilíndrica avellanada.

Más
Tornillos de seguridad

RIPP LOCK®

Las estrías de bloqueo están presentes en toda la superficie de contacto de la cabeza del tornillo.

Más
Tuercas autoblocantes

RIPP LOCK®

Las estrías de bloqueo están presentes en toda la superficie de contacto de la cabeza de la tuerca.

Más

Descargas

Más información con un solo clic: acceda directamente a nuestra área de descargas.

¿Quiere conocer hasta el más mínimo detalle acerca de un producto/servicio? Para obtener más información, descargue simplemente los folletos correspondientes.

Título Idioma Versión Archivo Descargar
Elementos de fijación autoblocantes RIPP LOCK®
español 8210/12.14 1460 kB / PDF
español 8210/12.14 1460 kb / PDF
Success Story
La autogrúa – Optimización de una corona giratoria
inglés 0319/14.02 302 kB / PDF
inglés 0319/14.02 302 kb / PDF
Novedades sobre Böllhoff
Fijaciones autoblocantes
inglés 1627/11.02 1218 kB / PDF
inglés 1627/11.02 1218 kb / PDF
