Vidalı kilitleme

RIPP LOCK®

Kalıcı ve emniyetli sabitlemeler.
RIPP LOCK® kilit pulları, somunları ve vidaları ile.



Kalıcı birleşimler için

RIPP LOCK® yüksek dinamik gerilimler altında bile ön yük kuvvetinin vidalı bağlantıda kalıcı olarak tutulmasını sağlar.

RIPP LOCK® pulları, vidaları ve somunları bağlantı elemanlarının çalışma kaynaklı gevşemelerini engellemek için kendilerini kanıtlamış mekanik kilitleme elemanlarıdır. Güvenilir kilitleme etkisi eleman sabitlendiği zaman malzeme üzerine baskı yapan radyal dişler tarafından elde edilmektedir.

Bu ürün Böllhoff tarafından tasarlanmıştır.

Yöntem / Prensip

Bağlantı elemanı yerine yerleştirildiğinde özel olarak tasarlanmış olan RIPP LOCK® kilit pullarının radyal dişleri denk gelen yüzeye baskı yapar. Sonuçta şekillenen bağlantı, bağlantı elemanlarının çalışmadan meydana gelecek gevşemeye karşı korunmasını sağlar.

Uygulamalar

RIPP LOCK® etkili ve ekonomik anti-rotasyon kilidi ihtiyacı bulunan her yerde kullanılabilir. Bunla ayrıca yumuşak ve kaplamalı yüzeyler, kanallı delikler ve ürün yelpazesi standartlaştırma için de için de uygundur.

Ürünün avantajları
  • Anti rotasyon kilidi
  • Özellik sınıfı 12.9’e kadar yükleme kapasitesi
  • Temas yüzeyine karşı hassa
  • Çoklu tekrar kullanım
  • Korozyona-/ısıya karşı dirençli

Ürünün avantajları

Ürünlerimizin kullanılması için birçok iyi neden bulunmaktadır.

Güç ve seçenekler. Noktası noktasına

Mükemmel kilitleme hareketi

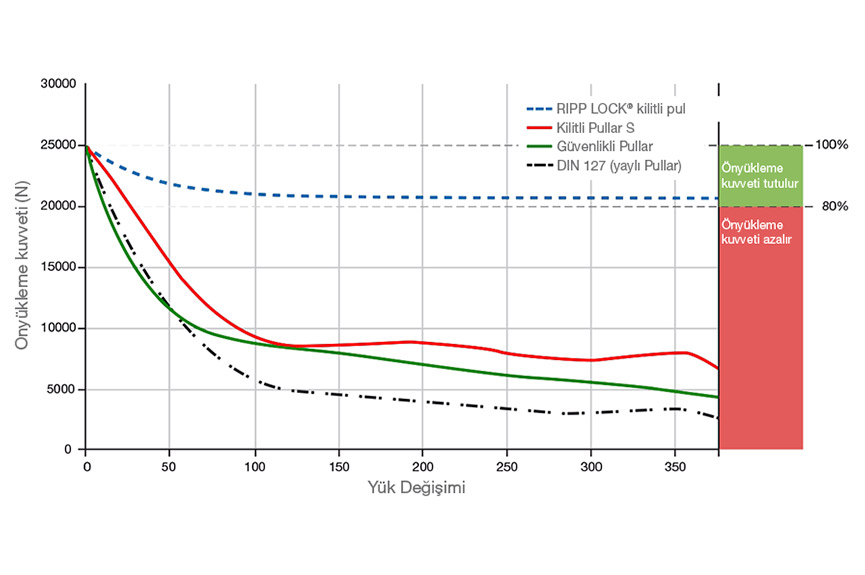

Gevşeme veya çalışmadan dolayı oynama olmaz. Vidalı bağlantılarınız yüksek dinamik gerilim altında bile sıkı kalırlar.

Yüzeylere zarar vermez

Boyalı, galvanizli, krom kaplamalı? RIPP LOCK® özellikle alüminyum, bakır ve alüminyum veya magnezyum döküm alaşımları gibi malzemelere sahip narin yüzeyler için uygundur.

Kullanımı kolay

Çoklu tekrar kullanım özelliği sayesinde pulların kolay şekilde yerleştirilmesi ve sökülmesi mümkündür. Kür zamanına ihtiyaç duyulmaz.

Bağımsız olarak test edilmiştir

RIPP LOCK® kendisini endüstride kanıtlamıştır. Bağımsız kuruluşlar ve genel tip onayı Z-14.4-664 tarafından etkili bir anti-rotasyon kilidi olarak onaylanmış bulunmaktadır.

Tam olarak entegre edilebilir

DIN 125/ISO 7089’a uygun standart dış çapı ve havşa kafalı vidalar için küçük dış çapı sayesinde RIPP LOCK® neredeyse bütün mevcut montajlara eklenebilirler.

Detaylı açıklama



RIPP LOCK® vidalı kilit

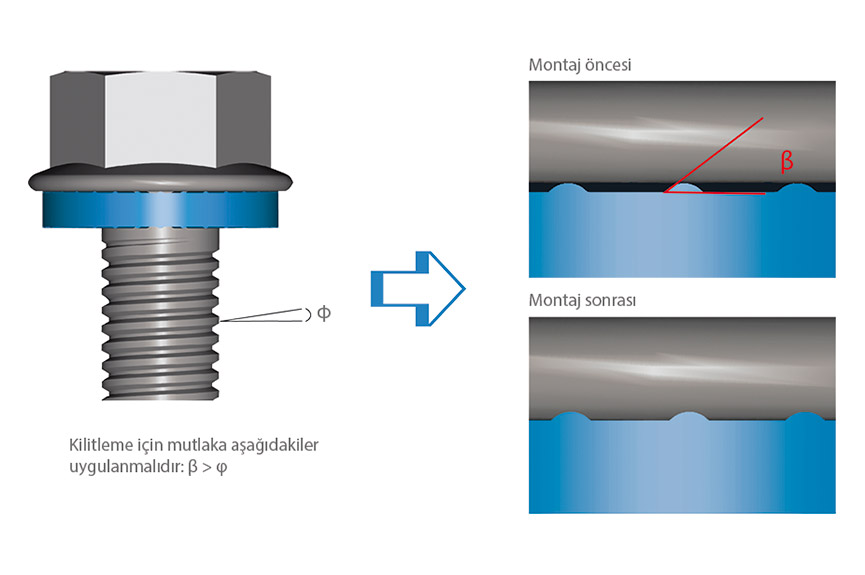

Radyal dişler. Dişlerin ayaklarındaki temas açısı bir metrik dişin adım açısından çok daha fazla geniştir ve dolayısıyla herhangi bir bağlantı genişlemesi ön yük üzerindeki bir yükseliş ile karşılanır.



Tasarım Prensibi

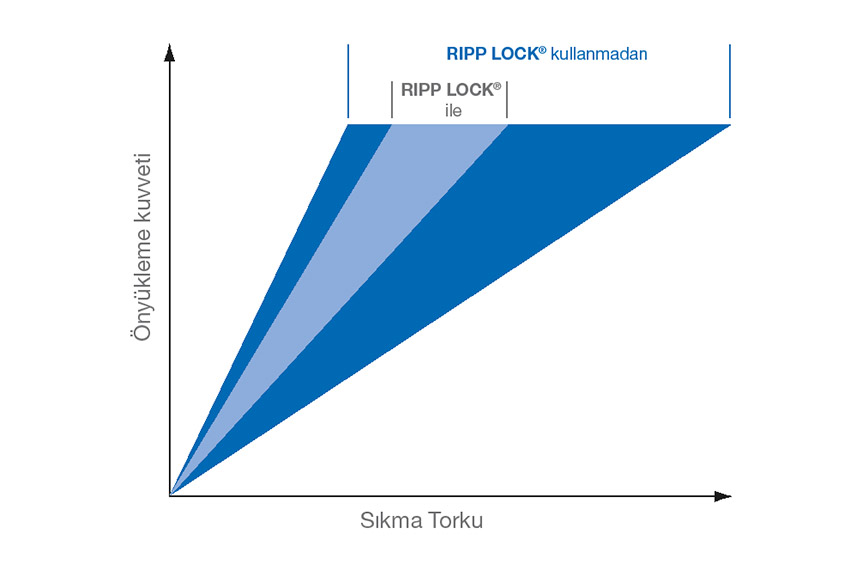

Bağlantı elemanı yerleştirildiğinde uygulanan ön yük kuvveti RIPP LOCK® kilit pullarının Radyal dişlerine denk gelen yüzden baskı yapar. Sonuçta oluşan bağlantı şekli oldukça yüksek titreşimler veya güçlü dinamik gerilimler altında bile bağlantı elemanın çalışmadan kaynaklanacak gevşemelere karşı güvenli bir şekilde korunmasını sağlar. Yüksek dayanıklılıkları sayesinde RIPP LOCK® pulları 12.9 da dahil bu özellik sınıflarına kadar bütün vidalar ile kullanılabilir.



RIPP LOCK® vidalı kilit radyal diş özelliğine sahiptir.

RIPP LOCK® vidalı kilit radyal diş özelliğine sahiptir.

Ürün çeşitleri

Her proje kendisine özeli bir çözümü hakeder.

Bu nedenle RIPP LOCK® vida kilitleri bir grup farklı versiyonda mevcut bulunmaktadır.

Kilit pulları

RIPP LOCK®
Standart diameter

Evrensel bir ürün olarak RIPP LOCK® kilit pulu DIN 125/ISO 7089’a uygun dış çapı ile neredeyse her yerde kullanılabilir.

Daha fazla
Kilit pulları

RIPP LOCK®
Düşük dış çap

Havşa kafalı soket vidaları için kilitleme çözümü.

Daha fazla
Kendinden kilitleme özellikli vidalar

RIPP LOCK®

Kilitleme dişleri vidanın bütün temas yüzeyi ile ilgilidir.

Daha fazla
Kilit somunları

RIPP LOCK®

Kilitleme dişleri vidanın bütün temas yüzeyi ile ilgilidir.

Daha fazla
