Técnica de rebite

RIVKLE®

Sistemas de aplicação para porcas e prisioneiros rebites



Roscas para componentes de paredes finas

As porcas e prisioneiros rebites RIVKLE® são uma solução de fixação versátil para roscas de porcas e pernos resistentes em componentes cuja reduzida espessura de parede não possibilita uma rosca cortada.

Para se garantir uma preparação ótima, oferecemos inúmeras ferramentas de aplicação – de manuais a automáticas.

Este produto é fabricado pela Böllhoff

Métodos / Princípio

As porcas e prisioneiros rebites RIVKLE® possibilitam roscas internas e externas em componentes com espessuras de parede finas. Deste modo os elementos são montados sem contra-apoio ("cegos") e podem por isso ser aplicados em perfis fechados.

Áreas de aplicação

As porcas e prisioneiros rebites RIVKLE® são muito versáteis. Utilizam-se, entre outras coisas na indústria automóvel, na indústria ferroviária, na tecnologia médica, eletrotécnica, indústria solar bem como grandes cozinhas.

Vantagens do produto
  • Roscas resistentes em componentes de paredes finas
  • Montagem no caso de acesso de um lado (montagem onde o acesso é possível pelo lado externo)
  • Aplicação flexível em cada passo de fabrico
  • A peça de trabalho é aplicada com reduzida carga de temperatura
  • Pouco investimento
  • Sistema de montagem, ferramentas e produtos como sistema fornecidos da mesma fonte – desde manual a automatizado

Descrição detalhada



Processo de instalação como exemplo num processo com rebitadora hidropneumática

Aqui, a porca ou parafuso de rebite cego RIVKLE® é colocado no fuso, comprimido e depois removido do fuso.

Processo de instalação de uma porca ou parafuso de rebite cego RIVKLE® como exemplo num processo com rebitadora hidropneumática

Processo de instalação como exemplo num processo com rebitadora hidropneumática

1) Rosquear
2) Inserir no furo
3) Acionar gatilho
4) Desenroscar

Tecnologia de processo



Rebite com controlo do curso de assentamento

As tabelas de produtos nos nossos catálogos RIVKLE® servem como valor de orientação para a regulação do curso de aplicação S, que deve ser utilizado na respetiva porca ou parafuso de rebite cego para se obter uma rebitagem ideal.

A sua vantagem: um processo rápido e simples.



Rebite com controlo de força de assentamento

Nos métodos controlados por curso de assentamento, a ferramenta de rebites cria a sua força de rebitagem máxima em toda a área de trabalho. Daqui resulta que, no caso de diferentes espessuras de componentes, as porcas e parafusos de rebite cegos são, por vezes, rebitados com força excessiva e insuficiente com uma regulação de ferramenta.

Este fenómeno é impedido com o método controlado por força, uma vez que a força de rebitagem é controlada e gerada independentemente da espessura da peça.

As suas vantagens: É possível rebitar de forma ótima em peças a trabalhar com espessura diversa e a aplicação repetida de um RIVKLE®. No caso de rebitagem comandada por força aumenta a vida útil dos mandris roscados.

Variantes de produto

Ferramentas de instalação manuais para porcas e prisioneiros rebites RIVKLE®.

RIVKLE® OPTEX

Ferramenta hidráulica para puncionar sextavados interiores e inserir porcas rebites RIVKLE® (M 5 a M 8).

Mais

RIVKLE® M2007

Montagem manual-Ferramenta de aplicação para a preparação de porcas rebites RIVKLE® (M 5 a M 12).

Mais

RIVKLE® BRK 01

Ferramenta de aplicação de alavanca para a preparação de porcas rebites cegas RIVKLE® (M 3 a M 6).

Mais

RIVKLE® BRK 10

Ferramenta de montagem manual para a preparação de porcas e parafusos de rebite cegos RIVKLE® (M 5 bis M 10).

Mais

RIVKLE® ES 51

Ferramenta de aplicação de alavanca hidráulica para a preparação de porcas rebites cegas RIVKLE® (M 6  a M 14).

Mais
Ferramentas de instalação mecânicas para porcas rebites e prisoneiros rebites RIVKLE®.

RIVKLE® B2007

Ferramenta de instalação a bateria com tecnologia eletro-hidráulica para a preparação de porcas e prisioneiros rebites RIVKLE® (M 3 a M 10).

Mais

RIVKLE® P1007

Ferramenta de instalação pneumática-hidráulica para a preparação controlada por força de porcas e prisioneiros rebites RIVKLE® (M 3 a M 8).

Mais

RIVKLE® P2007

Ferramenta de instalação hidráulica-pneumática para a preparação controlada por força de porcas e prisioneiros rebites RIVKLE® (M 4 a M 12).

Mais

RIVKLE® P3007

Ferramenta de instalação pneumática-hidráulica RIVKLE® para a aplicação forçada de porcas e prisioneiros rebites RIVKLE® (M 8 a M 16).

Mais

RIVKLE® P2005

Ferramenta de instalação hidráulica-pneumática para a aplicação controlada por curso de porcas e prisioneiros rebites RIVKLE® (M 3 bis M 12).

Mais

RIVKLE® P2007 PN

Ferramenta de instalação hidráulica-pneumática para a aplicação forçada de porcas rebite RIVKLE® PN (M 4   a M 10).

Mais

RIVKLE® P3007 PN

Ferramenta de instalação hidráulica-pneumática para a preparação controlada por força de porcas e prisioneiros rebites RIVKLE® PN (M 8 e  M 10).

Mais

RIVKLE® EP X009

RIVKLE® EP X009 –
Para a garantia de uma pré-rebitagem de processo seguro e correta. Aplicável para as nossas ferramentas de instalação mecânicas RIVKLE®  P1007, P2007, P2007 PN, P3007 e P3007 PN.

Mais
Ferramentas de instalação automatizadas para porcas e prisioneiros rebites RIVKLE®.

RIVKLE® EPK

Ferramenta de instalação hidráulica-pneumática com controlo de processo para a aplicação de porcas e prisioneiros rebites RIVKLE® (M 4 a M 14).

Mais

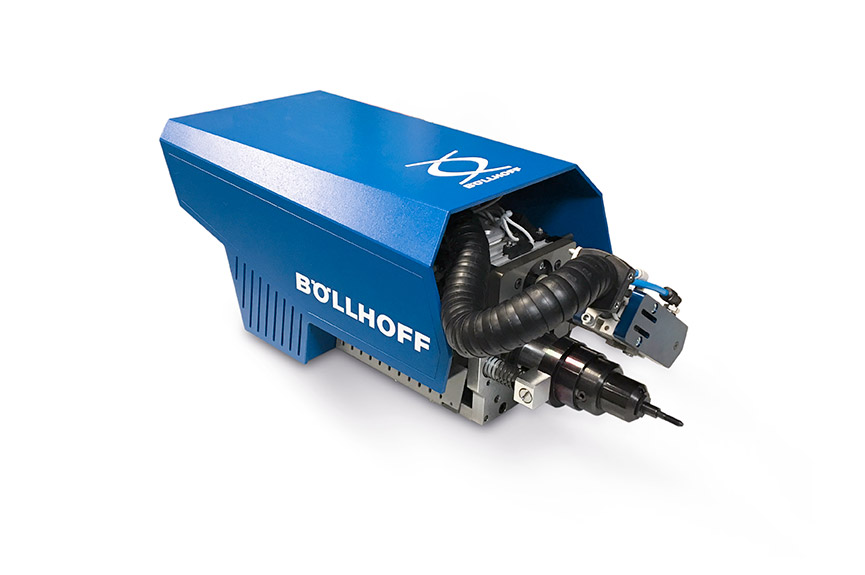

RIVKLE® HSA 803

Cabeça de instalação automática (princípio de curso de fuso, hidráulico-pneumático) para a preparação de porcas e prisioneiros rebites RIVKLE® (M 4 a M 10).

Mais

RIVKLE® ESA 2.0

Cabeça de colocação elétrica e automática, para utilização com porcas e pinos de rebites cegos RIVKLE® (M 5 a M 8).

Mais
Acessório.

RIVKLE® FC340 - Dispositivo de medição de força

Para otimização do ajuste de ferramentas de instalação mecânicas comandadas por força – RIVKLE® B2007, P1007, P2007, P3007, P2007 PN e P3007 PN.

Mais

Downloads

Saiba mais num relance: os nossos downloads sobre o tema.

Quer saber tudo até ao detalhe? Para saber mais informações descarregue as brochuras relevantes.

Título Idioma Versão Ficheiro Download
RIVKLE®
Porcas e pinos de rebites cegos
português 12/2017 6974 kB / PDF
português 12/2017 6974 kb / PDF
Porcas e prisioneiros rebites RIVKLE®
Ferramentas de instalação automática
inglês RK Automation 04/17 EN 2198 kB / PDF
inglês RK Automation 04/17 EN 2198 kb / PDF
Rebitadeiras manuais para porcas e pernos de rebite RIVKLE®
português 07/2017 4025 kB / PDF
português 07/2017 4025 kb / PDF
RIVKLE® B2007
Ferramenta com bateria RIVKLE®
português 05/2016 2844 kB / PDF
português 05/2016 2844 kb / PDF
RIVKLE® EP X009
Setzwerkzeug mit Prozesskontrolle
espanhol RK EP X009 11/14 ENG 1636 kB / PDF
espanhol RK EP X009 11/14 ENG 1636 kb / PDF
RIVKLE® FC340 - Dispositivo de medição de força
Otimize a regulação da sua ferramentas de instalação RIVKLE® comandada por força
espanhol 2015 468 kB / PDF
espanhol 2015 468 kb / PDF
